Поддерживающий каток в сборе — HITACHI KH70

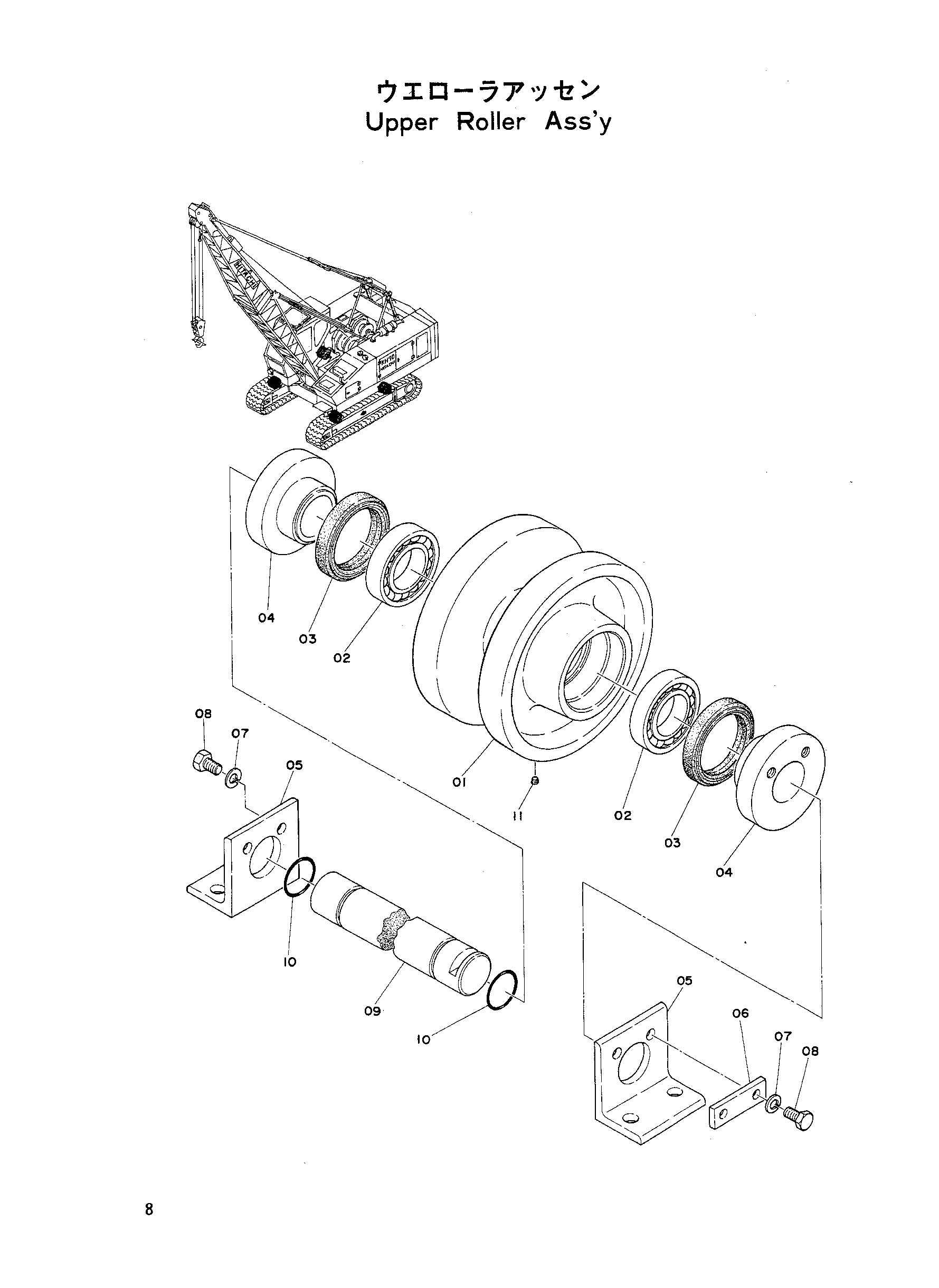

Заводская схема «Поддерживающий каток в сборе» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3004448 | Каток верхний | 1 |
| 01-11 | 9010944 | Каток верхний | 4 |
| 02 | 4002151 | Шариковый подшипник | 2 |
| 03 | 4028901 | Масляное уплотнение | 2 |
| 04 | 4034148 | Бобышка | 2 |
| 05 | 4013086 | Кронштейн | 2 |
| 06 | X4245 | Пластина | 1 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08-01 | M111025 | Болт | 4 |
| 08-02 | M111028 | Болт | 4 |
| 09 | 4034149 | Мост | 1 |
| 10 | A810035 | Уплотнительное кольцо | 2 |
| 11 | 94-2010 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
