Шестерня насос в сборе — HITACHI KH70

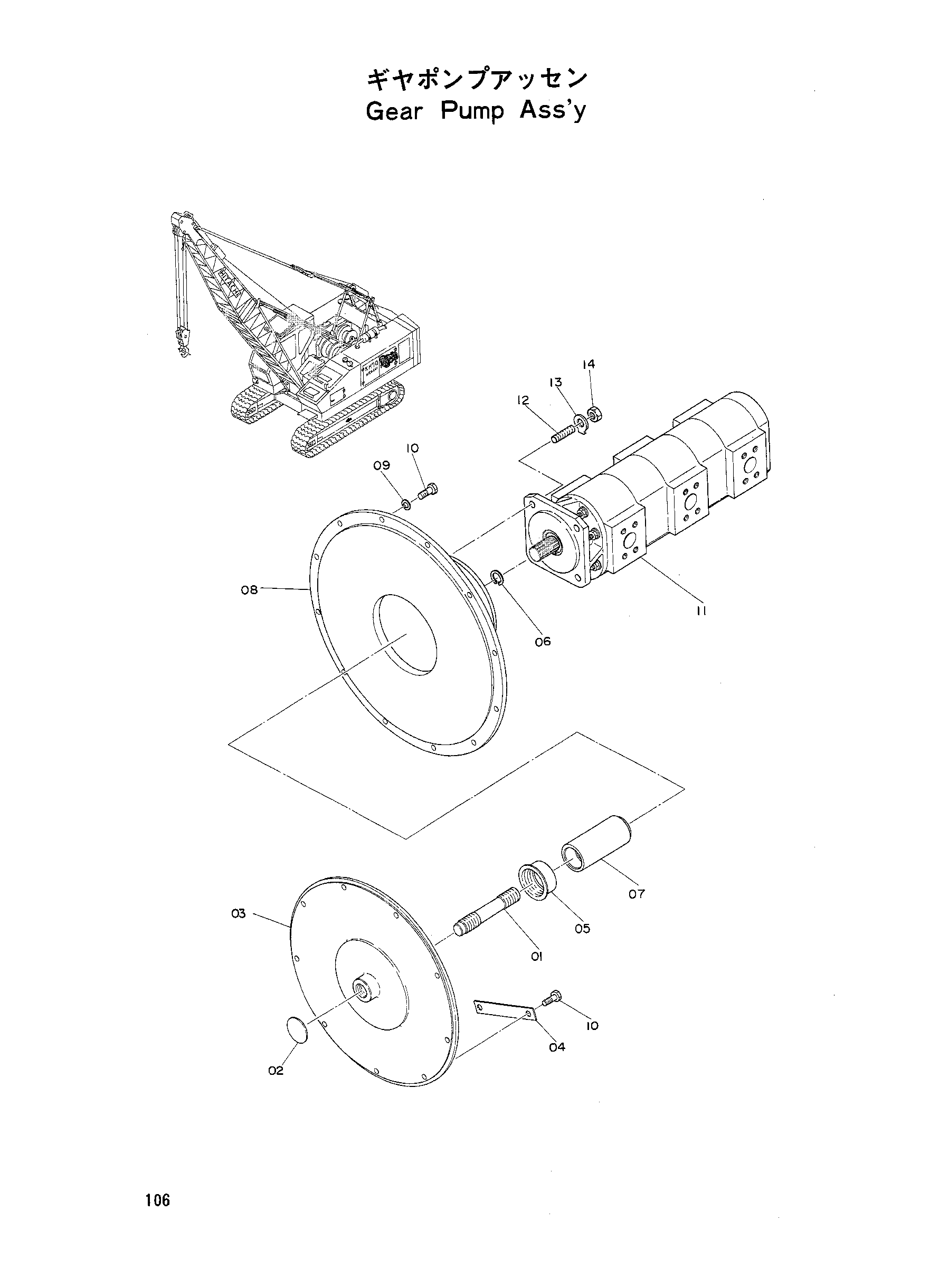

Заводская схема «Шестерня насос в сборе» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z328988 | Вал | 1 |
| 02 | 4003956 | Проставка | 1 |
| 03 | 8003799 | Муфта | 1 |
| 04 | 4015775 | Стопорная пластина | 5 |
| 05 | Z487108 | Уплотнение кольцо | 1 |
| 06 | Z443964 | Стопорное кольцо | 1 |
| 07 | Z328987 | Втулка | 1 |
| 08 | 8003800 | Бракет | 1 |
| 09 | A590910 | Пружинная шайба | 12 |
| 10 | M211028 | Болт | 21 |
| 11 | 4032484 | Шестерня: насос | 1 |
| 12 | M401428 | Болт шпилька | 4 |
| 13 | A590414 | Шайба | 4 |
| 14 | M501411 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
