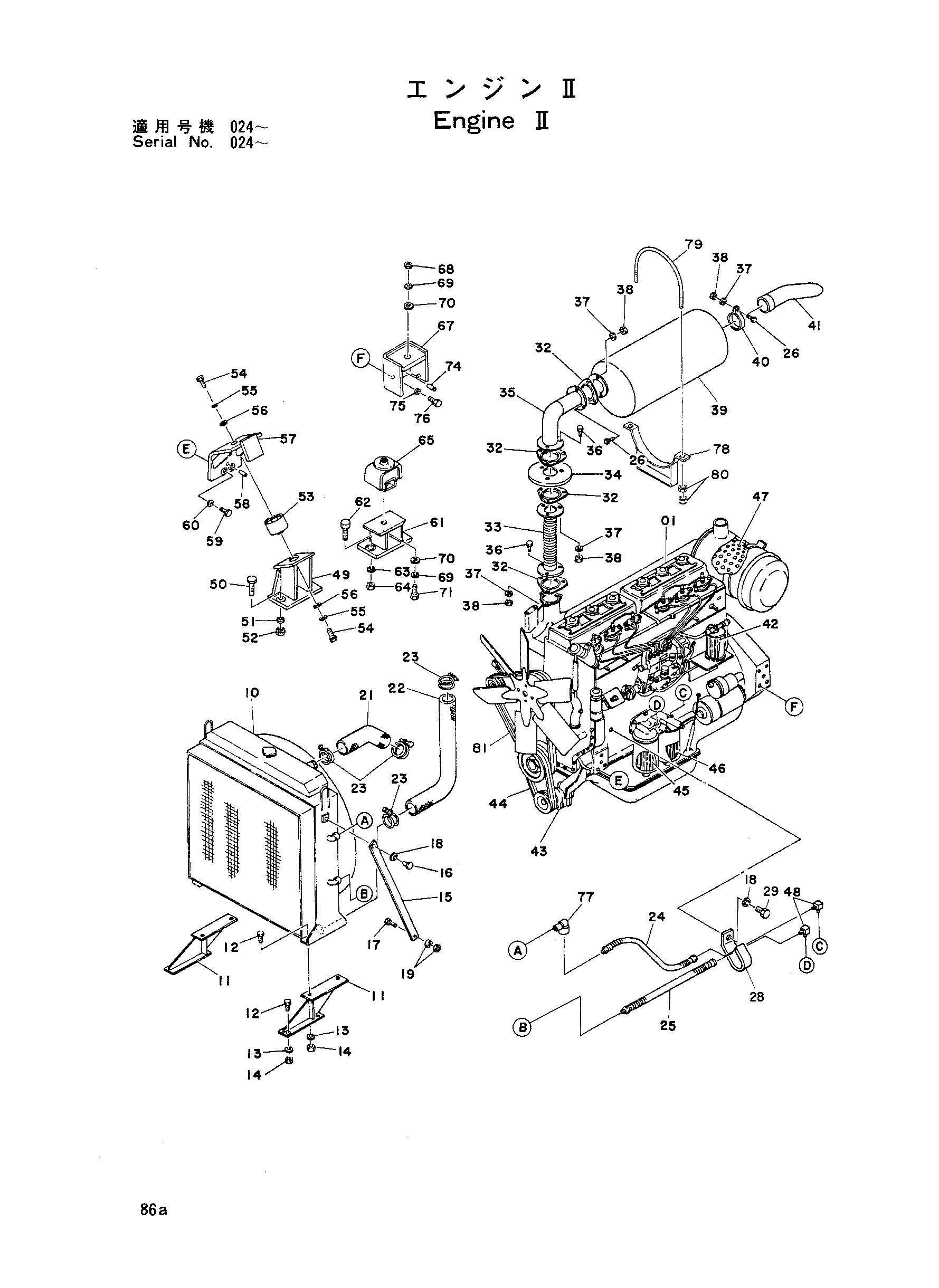

Двигатель 2(024?) — HITACHI KH70

Заводская схема «Двигатель 2(024?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4020726	Двигатель	1
10	4020579	Радиатор	1
11	8003824	Кронштейн	2
12	M111240	Болт	8
13	A590912	Пружинная шайба	8
14	M501210	Гайка	8
15	4015279	Стойка	2
16	M111020	Болт	2
17	M111028	Болт	2
18	A590910	Пружинная шайба	3
19	M501008	Гайка	4
21	3005446	Шланг A	1
22	3005447	Шланг B	1
23	4019695	Хомут шланга	4
24	4058437	Шланг	1
25	4058436	Шланг	1
26	4020628	Болт	4
28	4058373	Кронштейн	1
29	M211014	Болт	1
30	M200814	Болт	1
31	A590908	Пружинная шайба	1
32	4020934	Прокладка	4
33	4020623	Трубка	1
34	9701898	Крышка	1
35	8002324	Выпускная труба	1
36	4016218	Болт	6
37	A590910	Пружинная шайба	10
38	M521008	Гайка	10
39	7001355	Глушитель	1
40	4017046	Хомут	1
41	8002325	Трубка	1
42	4020429	Элемент	1
43	3002708	Насос	1
44	4021731	Велт(V)	1
45	4033987	Элемент: масляный	1
46	4033986	Элемент масляный	1
47	4027722	Элемент	1
48	94-1404	Адаптер	2
49	8007130	Кронштейн	2
50	M111656	Болт	4
51	A590916	Пружинная шайба	4
52	M501613	Гайка	4
53	Z486664	Резиновая подушка	2
54	M111425	Болт	4
55	A590914	Пружинная шайба	4
56	A590116	Шайба	4
57	8007131	Кронштейн	2
58	J401232	Довел	2
59	M221232	Болт	6
60	A590912	Пружинная шайба	6
61	8007142	Кронштейн	2
62	M111656	Болт	4
63	A590916	Пружинная шайба	4
64	M501613	Гайка	4
65	Z323535	Резиновая прокладка	2
67	8007143	Кронштейн	2
68	M501613	Гайка	2
69	A590916	Пружинная шайба	4
70	A590118	Шайба	4
71	M111632	Болт	2
73	A590916	Пружинная шайба	4
74	J401640	Довел	2
75	A590912	Пружинная шайба	8
76	M221232	Болт	8
77	94-0633	Угловой штуцер	1
78	9705212	Опора	2
79	4511851	Болт	2
80	M501008	Гайка	4
