Электрооборудование — HITACHI KH70

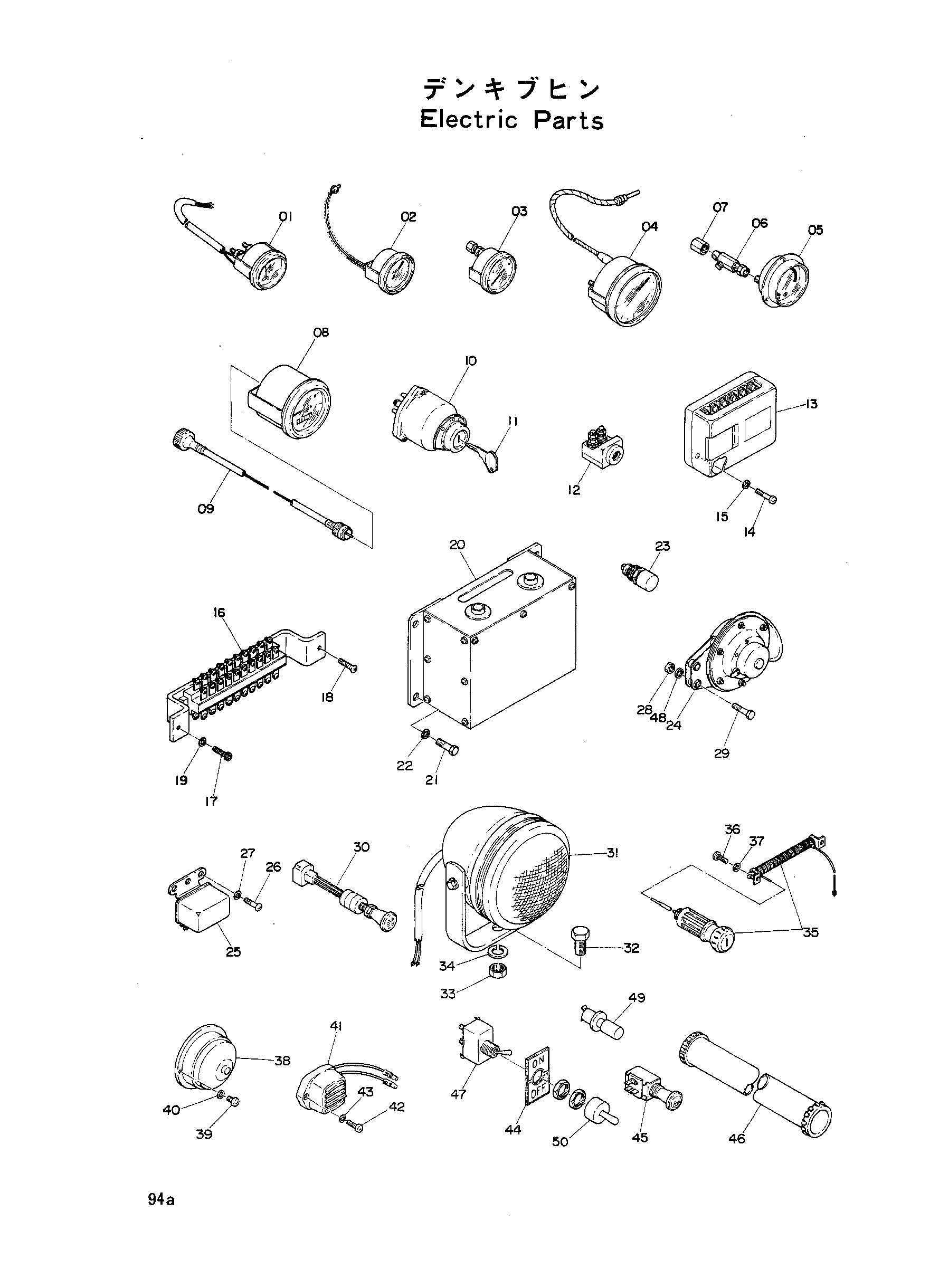

Заводская схема «Электрооборудование» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Z326748	Измеритель ампере	1
02	4015286	Тхермометер	1
03	4015285	Указатель	1
04	4020655	Тхермометер	1
05	4015432	Указатель	1
06	4015431	Думпер	1
07	94-0685	Переходник S	1
08	4020933	Такхо-метер	1
09	4020932	Трос измеритель	1
10	4030577	Выключатель стартер	1
11	4027723	Шпонка	1
12	4023320	Сигнал отопитель	1
13	4023319	Короб предохранитель	1
14	M430616	Винт	1
15	A590906	Пружинная шайба	1
16	4047353	Клемма	1
17	M340614	Болт	1
18	M470613	Винт	1
19	A590906	Пружинная шайба	1
20	4046089	Короб реле	1
21	M111014	Болт	4
22	A590910	Пружинная шайба	4
23	Z487086	Выключатель пусхбут.	1
24	4505524	Звуковой сигнал	1
25	4505392	Реле	1
26	M430610	Винт	2
27	A590906	Пружинная шайба	2
28	M500807	Гайка	2
29	M200825	Болт	2
30	4016727	Выключатель	1
31	Z214771	Фонарь	2
32	M111425	Болт	2
33	M501411	Гайка	2
34	A590914	Пружинная шайба	2
35	4026605	Лигхтер кигар	1
36	M430406	Винт	2
37	A590904	Пружинная шайба	2
38	Z947457	Гайка винг	1
39	M430310	Винт	2
40	A590903	Пружинная шайба	2
41	Z950703	Зуммер	1
42	M430413	Винт	2
43	A590904	Пружинная шайба	2
44	4025903	Информационная табличка	2
45-01	Z973205	Выключатель	1
45-02	4009556	Выключатель	1
46-01	4034094	Кондуит	1
46-02	4059478	Трубка	1
47-01	4038244	Выключатель	2
47-02	4038244	Выключатель	3
48	A590908	Пружинная шайба	2
49	4042364	Выключатель пусх	1
50	4042098	Колпачок	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
