Крышка в сборе 1(.001?023) — HITACHI KH70

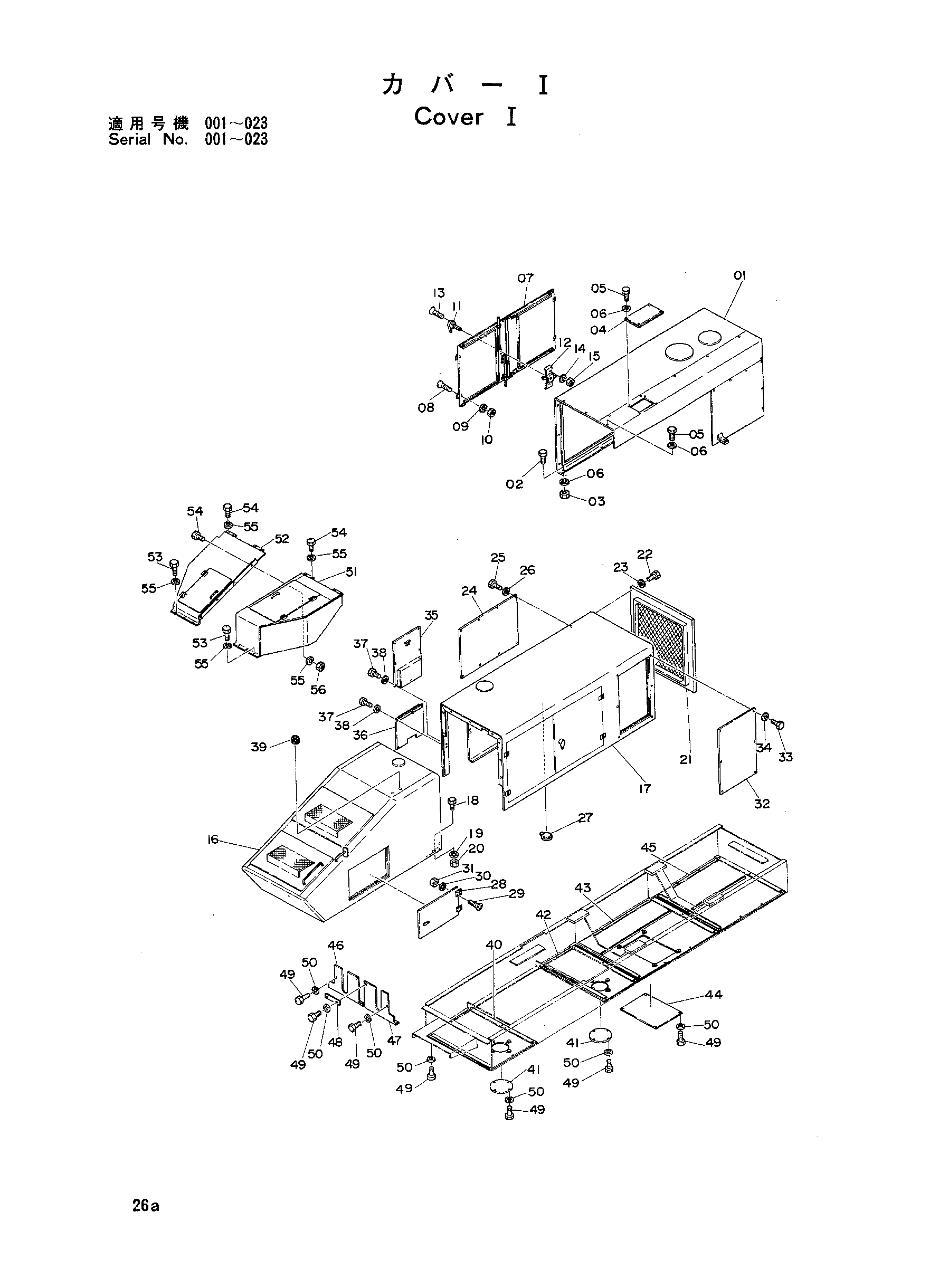

Заводская схема «Крышка в сборе 1(.001?023)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4049423 | Крышка правый | 1 |
| 02 | M111636 | Болт | 5 |
| 03 | M501613 | Гайка | 5 |
| 04 | 4049427 | Крышка | 1 |
| 05 | M111020 | Болт | 10 |
| 06 | A590910 | Пружинная шайба | 15 |
| 07 | 4049428 | Дверь | 1 |
| 08 | M470515 | Винт | 12 |
| 09 | A590905 | Пружинная шайба | 12 |
| 10 | M500504 | Гайка | 12 |
| 11 | 4049430 | Рукоятка наружный | 1 |
| 12 | 4049431 | Контрол-кентер | 1 |
| 13 | M40520 | Винт | 2 |
| 14 | A590905 | Пружинная шайба | 2 |
| 15 | M500504 | Гайка | 2 |
| 16 | 4049433 | Крышка левый (F) | 1 |
| 17 | 4049434 | Крышка левый (правый) | 1 |
| 18 | M111636 | Болт | 10 |
| 19 | A590916 | Пружинная шайба | 10 |
| 20 | M501008 | Гайка | 10 |
| 21 | 4049435 | Крышка задний | 1 |
| 22 | M111025 | Болт | 8 |
| 23 | A590910 | Пружинная шайба | 8 |
| 24 | 4049439 | Крышка | 1 |
| 25 | M111025 | Болт | 10 |
| 26 | A590910 | Пружинная шайба | 10 |
| 27 | 4049440 | Плафон кабины | 1 |
| 28 | 4049441 | Дверь | 1 |
| 29 | M470515 | Винт | 6 |
| 30 | A590905 | Пружинная шайба | 6 |
| 31 | M500504 | Гайка | 6 |
| 32 | 4049442 | Крышка | 1 |
| 33 | M111025 | Болт | 6 |
| 34 | A590910 | Пружинная шайба | 6 |
| 35 | 4049443 | Крышка | 1 |
| 36 | 4049444 | Крышка | 1 |
| 37 | M111025 | Болт | 11 |
| 38 | A590910 | Пружинная шайба | 11 |
| 39 | 4049445 | Резиновая втулка | 1 |
| 40 | 8003834 | Крышка нижний | 1 |
| 41 | 4034410 | Крышка | 2 |
| 42 | 9702976 | Крышка нижний | 1 |
| 43 | 8003836 | Крышка нижний | 1 |
| 44 | 4034412 | Крышка нижний | 1 |
| 45 | 8003837 | Крышка нижний | 1 |
| 46 | 9702977 | Крышка(правый) | 1 |
| 47 | 9702978 | Крышка(левый) | 1 |
| 48 | X4971 | Стопорная пластина | 1 |
| 49 | M111016 | Болт | 57 |
| 50 | A590910 | Пружинная шайба | 57 |
| 51 | 6001071 | Крышка (левый) | 1 |
| 52 | 6001070 | Крышка (правый) | 1 |
| 53 | M111016 | Болт | 10 |
| 54 | M111020 | Болт | 8 |
| 55 | A590910 | Пружинная шайба | 18 |
| 56 | M501008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
