Трубопроводы(насос) — HITACHI KH70

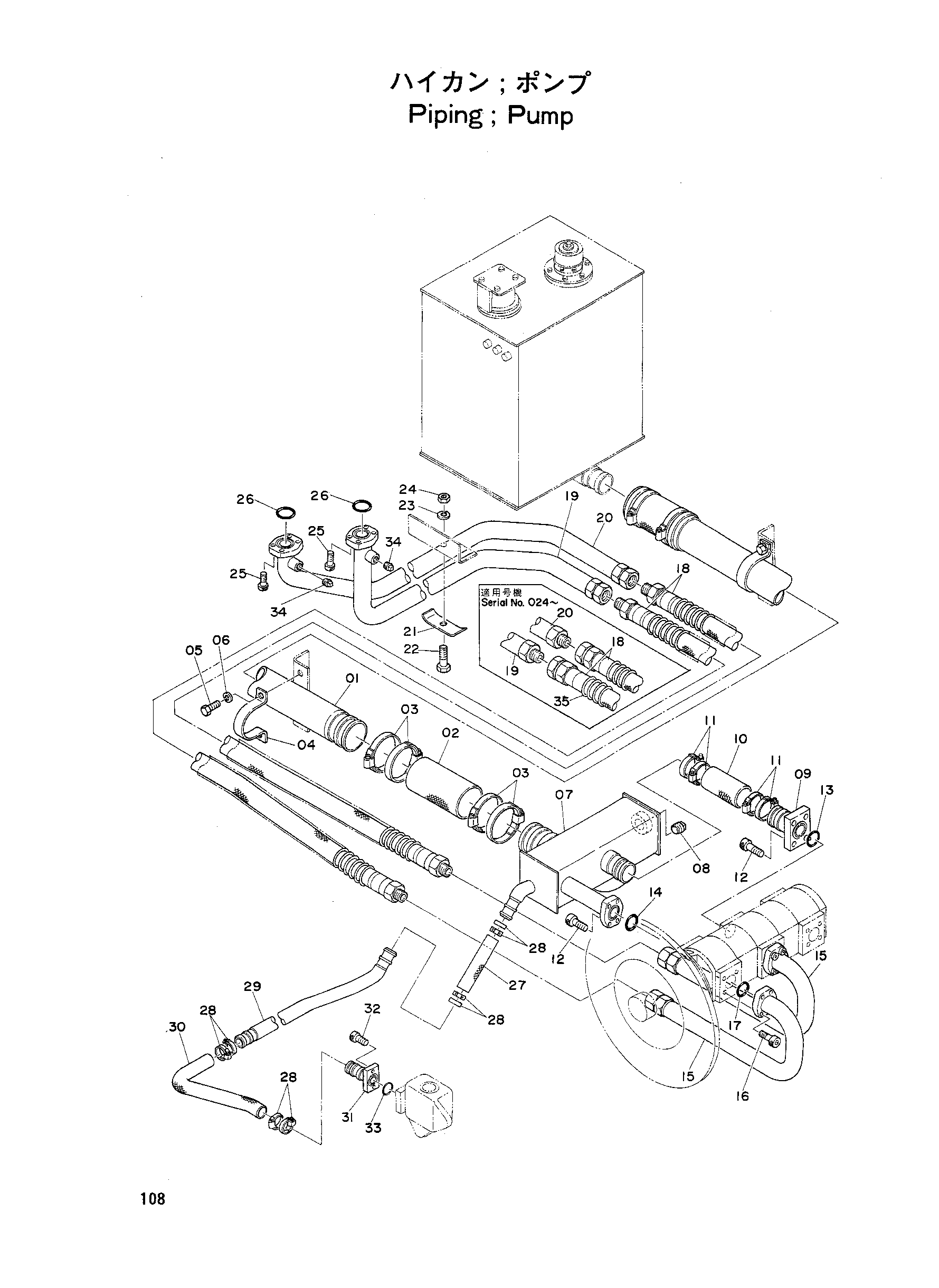

Заводская схема «Трубопроводы(насос)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9702952 | Трубка | 1 |
| 02 | 4033344 | Шланг | 2 |
| 03 | 4507397 | Зажим | 8 |
| 04 | 4000910 | Хомут | 2 |
| 05 | M111016 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 7002021 | Коллектор | 1 |
| 08 | J75210 | Пробка масляный | 1 |
| 09 | 9701770 | Фланец | 1 |
| 10 | 4030024 | Шланг | 1 |
| 11-01 | 4017571 | Зажим шланг | 4 |
| 11-02 | 4504199 | Зажим | 4 |
| 12 | Z489103 | Болт с внутренним шестигранником | 8 |
| 13 | A811060 | Уплотнительное кольцо | 1 |
| 14 | A811050 | Уплотнительное кольцо | 1 |
| 15 | 8003801 | Трубка | 2 |
| 16 | 4013265 | Болт с внутренним шестигранником | 8 |
| 17 | A811040 | Уплотнительное кольцо | 2 |
| 18-01 | 4020652 | Шланг | 2 |
| 18-02 | 4055110 | Резиновый шланг | 2 |
| 19-01 | 7002022 | Трубка | 1 |
| 19-02 | 7004244 | Трубка DEL2 | 1 |
| 20-01 | 7002023 | Трубка | 1 |
| 20-02 | 7004245 | Трубка DEL3 | 1 |
| 21 | 4024048 | Хомут | 1 |
| 22 | M111071 | Болт | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | M501008 | Гайка | 1 |
| 25 | M341236 | Болт с внутренним шестигранником | 8 |
| 26 | A811040 | Уплотнительное кольцо | 2 |
| 27 | 4033337 | Шланг | 1 |
| 28 | 4504367 | Зажим | 8 |
| 29 | 8003802 | Трубка | 1 |
| 30 | 4015787 | Шланг | 1 |
| 31 | 9701899 | Трубка | 1 |
| 32 | M340825 | Болт с внутренним шестигранником | 2 |
| 33-01 | 4004558 | Уплотнительное кольцо | 1 |
| 33-02 | 4509181 | Уплотнительное кольцо | 1 |
| 34 | J75283 | Пробка масляный | 2 |
| 35 | 4053614 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
