Трубопроводы пилотный(муфта и подогрев линия) — HITACHI KH70

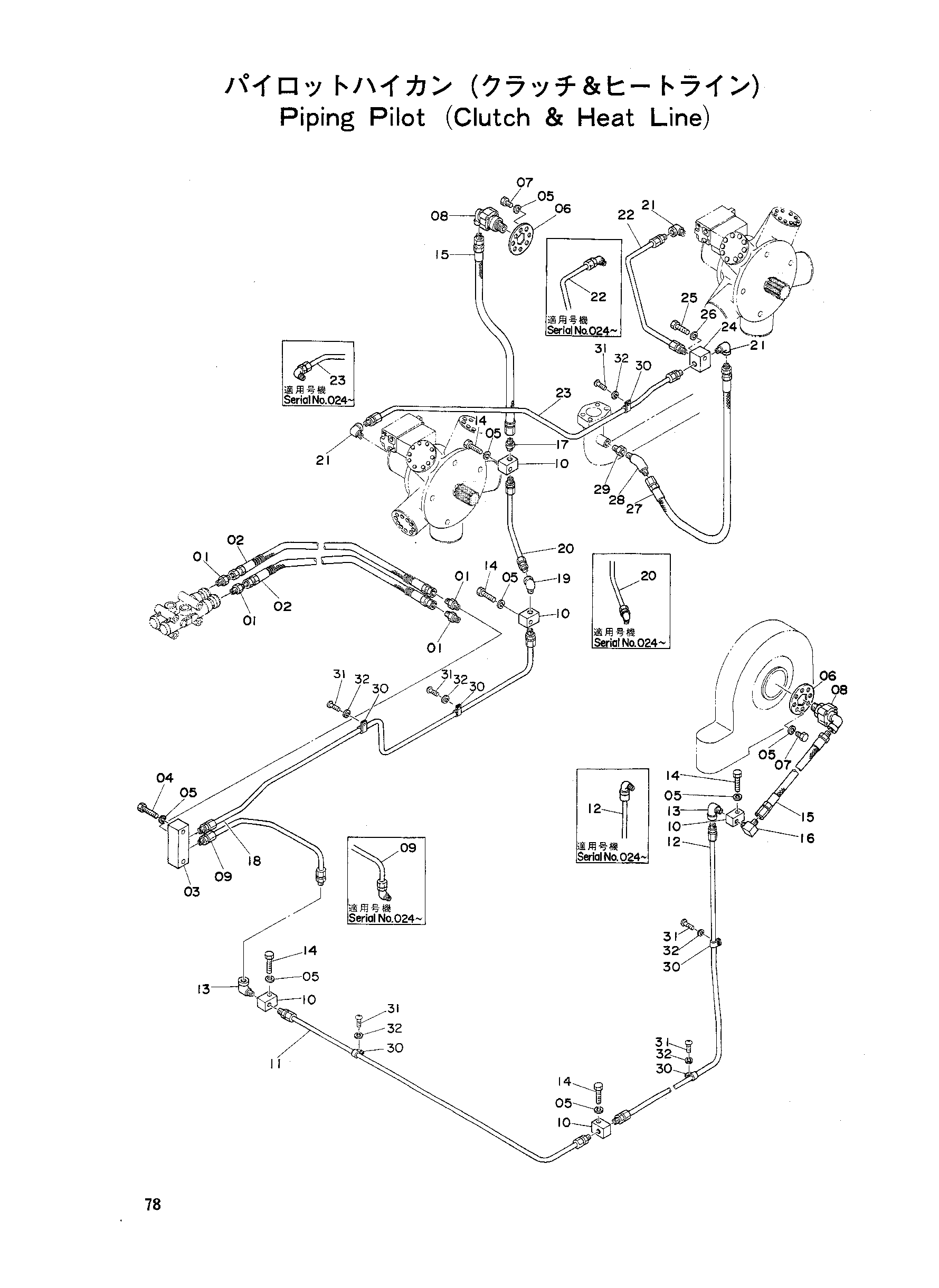

Заводская схема «Трубопроводы пилотный(муфта и подогрев линия)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1301 | Адаптер | 4 |
| 02 | 4015467 | Шланг | 2 |
| 03 | 4034462 | Угловой штуцер | 1 |
| 04 | M200840 | Болт | 2 |
| 05 | A590908 | Пружинная шайба | 9 |
| 06 | 4020055 | Стопорная пластина | 2 |
| 07-01 | M200810 | Болт | 2 |
| 07-02 | M200813 | Болт | 2 |
| 08-01 | 4000839 | Соединение | 2 |
| 08-02 | 4024286 | Соединение | 2 |
| 09-01 | 3004492 | Трубка | 1 |
| 09-02 | 3008905 | Трубка CL5 | 1 |
| 10 | 4015439 | Разъём | 5 |
| 11 | 3004493 | Трубка | 1 |
| 12-01 | 3004494 | Трубка | 1 |
| 12-02 | 3008904 | Трубка CL7 | 1 |
| 13 | 94-0630 | Угловой штуцер | 2 |
| 14 | M200836 | Болт | 5 |
| 15 | 4015466 | Шланг | 2 |
| 16 | 94-1401 | Адаптер | 1 |
| 17 | 94-1301 | Адаптер | 1 |
| 18 | 3004491 | Трубка | 1 |
| 19 | 94-0630 | Угловой штуцер | 1 |
| 20-01 | 4020574 | Трубка | 1 |
| 20-02 | 4055109 | Трубка CL-4 | 1 |
| 21 | 94-0630 | Угловой штуцер | 3 |
| 22-01 | 4020583 | Трубка | 1 |
| 22-02 | 4055108 | Трубка DR-10 | 1 |
| 23-01 | 3004495 | Трубка | 1 |
| 23-02 | 3008910 | Трубка DR6 | 1 |
| 24 | 4020840 | Угловой штуцер | 1 |
| 25 | M200840 | Болт | 1 |
| 26 | A590908 | Пружинная шайба | 1 |
| 27 | 4020836 | Шланг | 1 |
| 28 | 94-1501 | Адаптер | 1 |
| 29 | 94-1601 | Переходник | 1 |
| 30 | 4000854 | Хомут | 6 |
| 31 | M430610 | Винт | 6 |
| 32 | A590906 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
