Кабина — HITACHI KH70

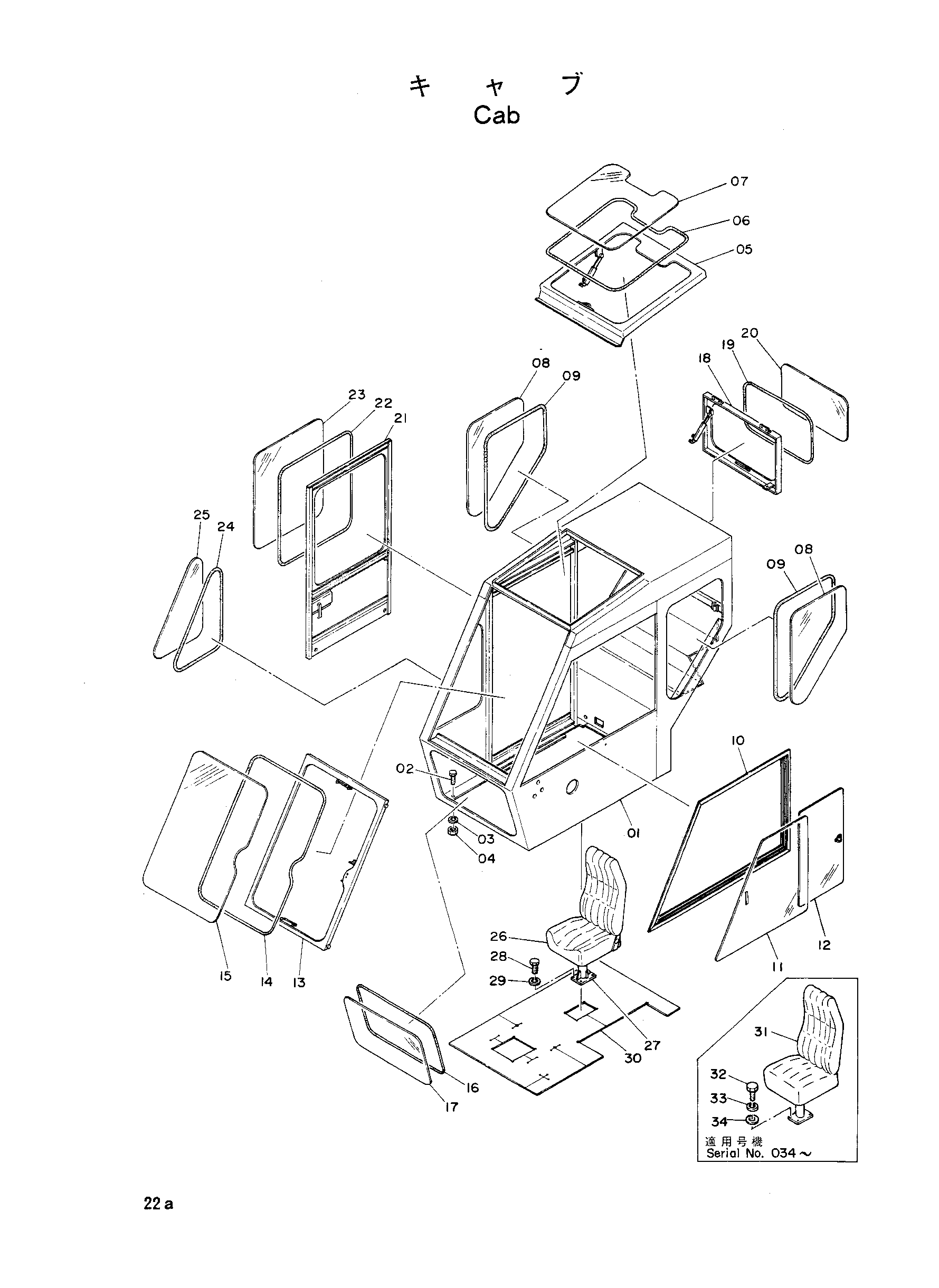

Заводская схема «Кабина» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-01 | 4049407 | Кабина корпус | 1 |
| 01-02 | 4055234 | Кабина | 1 |
| 02 | M111636 | Болт | 7 |
| 03 | A590916 | Пружинная шайба | 7 |
| 04 | M501613 | Гайка | 7 |
| 05-01 | 2006896 | Зажим | 1 |
| 05-02 | 4049408 | Окно | 1 |
| 06-01 | 4049409 | Резиновая прокладка | 1 |
| 06-02 | 4064385 | Резиновый(H) | 1 |
| 07-01 | 3009929 | Стекло | 1 |
| 07-02 | 4024728 | Стекло | 1 |
| 08-01 | 3009932 | Стекло боковой | 2 |
| 08-02 | 4049446 | Стекло | 2 |
| 09-01 | 4049432 | Резиновая прокладка | 2 |
| 09-02 | 4064382 | Резиновая прокладка | 2 |
| 10-01 | 2006899 | Окно боковой | 1 |
| 10-02 | 4049410 | Окно боковой | 1 |
| 11-01 | 3009927 | Стекло | 1 |
| 11-02 | 4024734 | Стекло | 1 |
| 12-01 | 3009928 | Стекло | 1 |
| 12-02 | 4024735 | Стекло | 1 |
| 13-01 | 2006894 | Окно скольжение | 1 |
| 13-02 | 4049411 | Окно скольжение | 1 |
| 14-01 | 4049438 | Резиновый (H) | 1 |
| 14-02 | 4503185 | Резиновая прокладка | 1 |
| 15-01 | 4024730 | Стекло (скольжение) | 1 |
| 15-02 | 4056960 | Стекло | 1 |
| 16-01 | 4049437 | Резиновый (H) | 1 |
| 16-02 | 4064383 | Резиновая прокладка | 1 |
| 17-01 | 3009931 | Стекло передний | 1 |
| 17-02 | 4024731 | Стекло (передний) | 1 |
| 18-01 | 4049412 | Окно задний | 1 |
| 18-02 | 4056989 | Рама | 1 |
| 19-01 | 4049436 | Резиновый (H) | 1 |
| 19-02 | 4504499 | Резиновая прокладка | 1 |
| 20-01 | 4018488 | Стекло | 1 |
| 20-02 | 4056961 | Стекло | 1 |
| 21-01 | 2006900 | Дверь | 1 |
| 21-02 | 4049413 | Дверь | 1 |
| 22-01 | 4049427 | Крышка | 1 |
| 22-02 | 4503184 | Резиновая прокладка | 1 |
| 23-01 | 4024732 | Стекло (дверь) | 1 |
| 23-02 | 4056958 | Стекло | 1 |
| 24-01 | 4049437 | Резиновый (H) | 1 |
| 24-02 | 4064384 | Резиновая прокладка | 1 |
| 25-01 | 3009930 | Стекло | 1 |
| 25-02 | 4024733 | Стекло | 1 |
| 26-01 | Z972919 | Лист | 1 |
| 26-02 | 4054855 | Сиденье | 1 |
| 27-01 | 4015814 | Сиденье | 1 |
| 27-02 | 4060001 | Рисер сиденье | 1 |
| 27-03 | 4060809 | Рисер сиденье | 1 |
| 28 | M111020 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | 2001727 | Коврик | 1 |
| 31 | 4054022 | Сиденье | 1 |
| 32 | M111025 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
