Трубопроводы пилотный(поворот) — HITACHI KH70

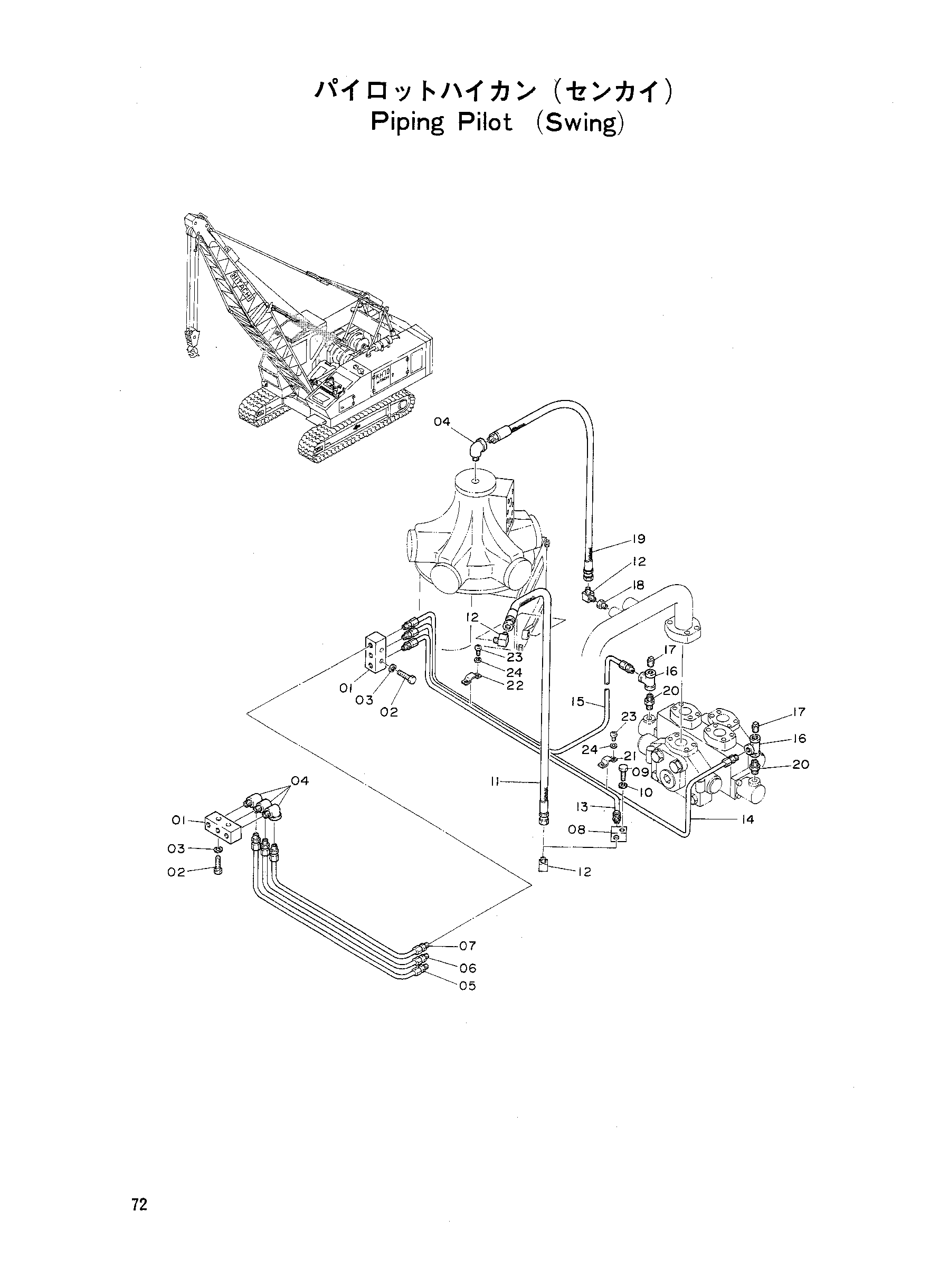

Заводская схема «Трубопроводы пилотный(поворот)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4015433 | Разъём | 2 |
| 02 | M200840 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04-01 | 94-0630 | Угловой штуцер | 4 |
| 04-02 | 94-0630 | Угловой штуцер | 1 |
| 05-01 | 4034459 | Трубка | 1 |
| 05-02 | 4058833 | Трубка SB1 | 1 |
| 06-01 | 4034460 | Трубка | 1 |
| 06-02 | 4058834 | Трубка SR1 | 1 |
| 07-01 | 4034461 | Трубка | 1 |
| 07-02 | 4058832 | Трубка SL1 | 1 |
| 08 | 4015439 | Разъём | 1 |
| 09 | M200836 | Болт | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | 4015465 | Шланг | 1 |
| 12 | 94-1401 | Адаптер | 3 |
| 13-01 | 3004488 | Трубка | 1 |
| 13-02 | 3008899 | Трубка SB2 | 1 |
| 14-01 | 3004489 | Трубка | 1 |
| 14-02 | 3007243 | Трубка SL2 | 1 |
| 14-03 | 3008900 | Трубка SR2 | 1 |
| 15-01 | 3004490 | Трубка | 1 |
| 15-02 | 3007242 | Трубка SL2 | 1 |
| 15-03 | 4058835 | Трубка SL2 | 1 |
| 16 | 94-0660 | Тройник | 2 |
| 17 | J75282 | Пробка масляный | 2 |
| 18 | 94-1601 | Переходник | 1 |
| 19 | 4020836 | Шланг | 1 |
| 20 | 94-1701 | Адаптер | 2 |
| 21 | 4015443 | Хомут трубки | 1 |
| 22 | 4015444 | Хомут трубки | 1 |
| 23 | M430610 | Винт | 4 |
| 24 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
