Стрела рычаг блокировки — HITACHI KH70

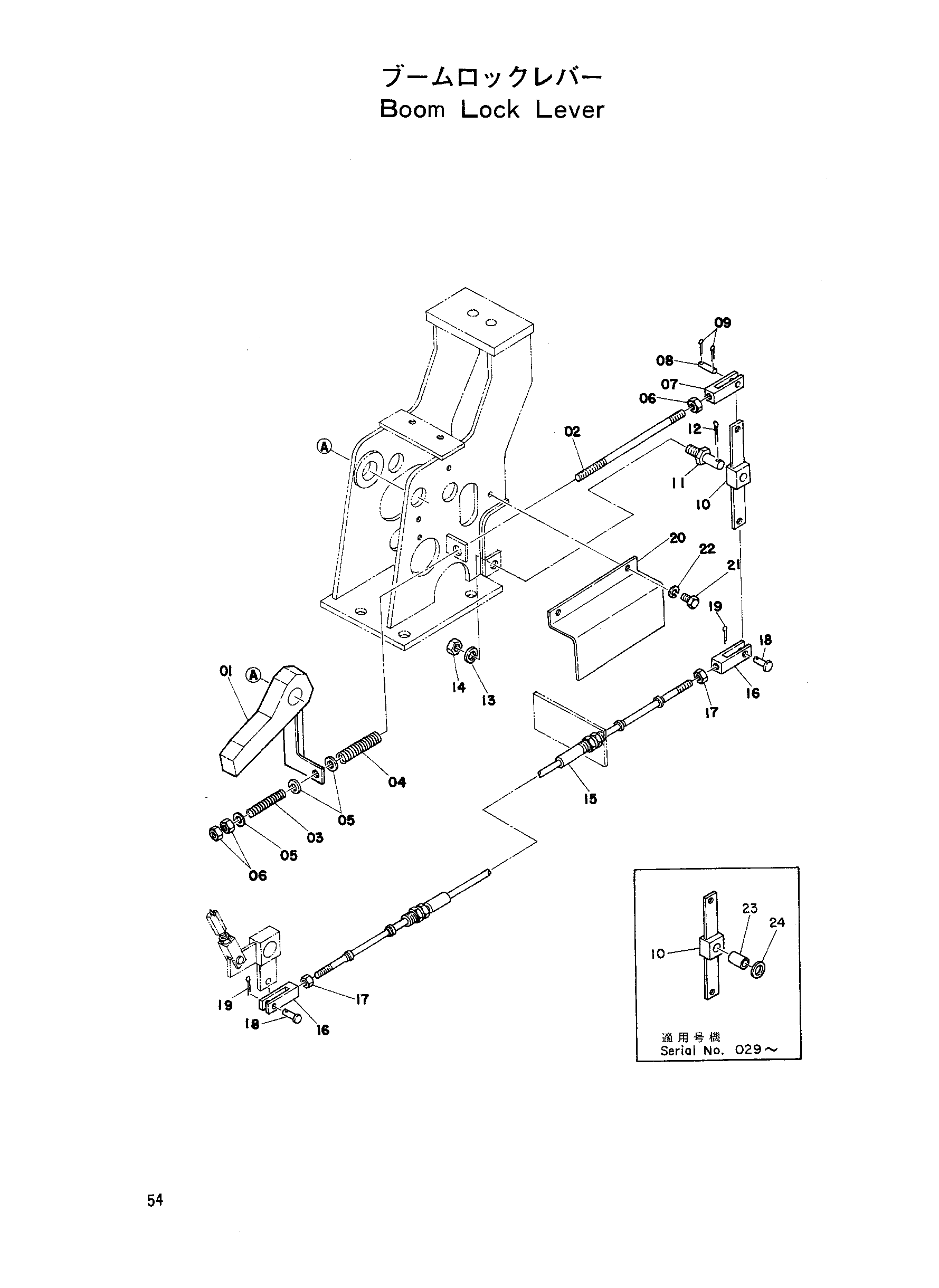

Заводская схема «Стрела рычаг блокировки» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9701459 | Зуб | 1 |
| 02 | 4020677 | Шток | 1 |
| 03 | Z46635 | Пружина | 1 |
| 04 | Z449180 | Пружина | 1 |
| 05 | Z590110 | 3 | |
| 06 | M501008 | Гайка | 3 |
| 07 | M981055 | Концевой вилка | 1 |
| 08 | A751032 | Палец | 1 |
| 09 | A763016 | Шплинт | 2 |
| 10-01 | 9701919 | Рычаг | 1 |
| 10-02 | 9705561 | Рычаг | 1 |
| 10-03 | 9707165 | Рычаг | 1 |
| 11 | 4003817 | Палец | 1 |
| 12 | A763025 | Шплинт | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 14 | M501210 | Гайка | 1 |
| 15-01 | 4043060 | Трос | 1 |
| 15-02 | 4058554 | Трос | 1 |
| 16 | 4013597 | Концевой вилка | 2 |
| 17 | M500605 | Гайка | 2 |
| 18 | A740821 | Палец | 2 |
| 19 | A762013 | Шплинт | 2 |
| 20 | 4040736 | Крышка | 1 |
| 21 | M200814 | Болт | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23-01 | 4064109 | Втулка | 2 |
| 23-02 | 4075167 | Втулка | 1 |
| 24 | A590114 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
