Двигатель 1(001?023) — HITACHI KH70

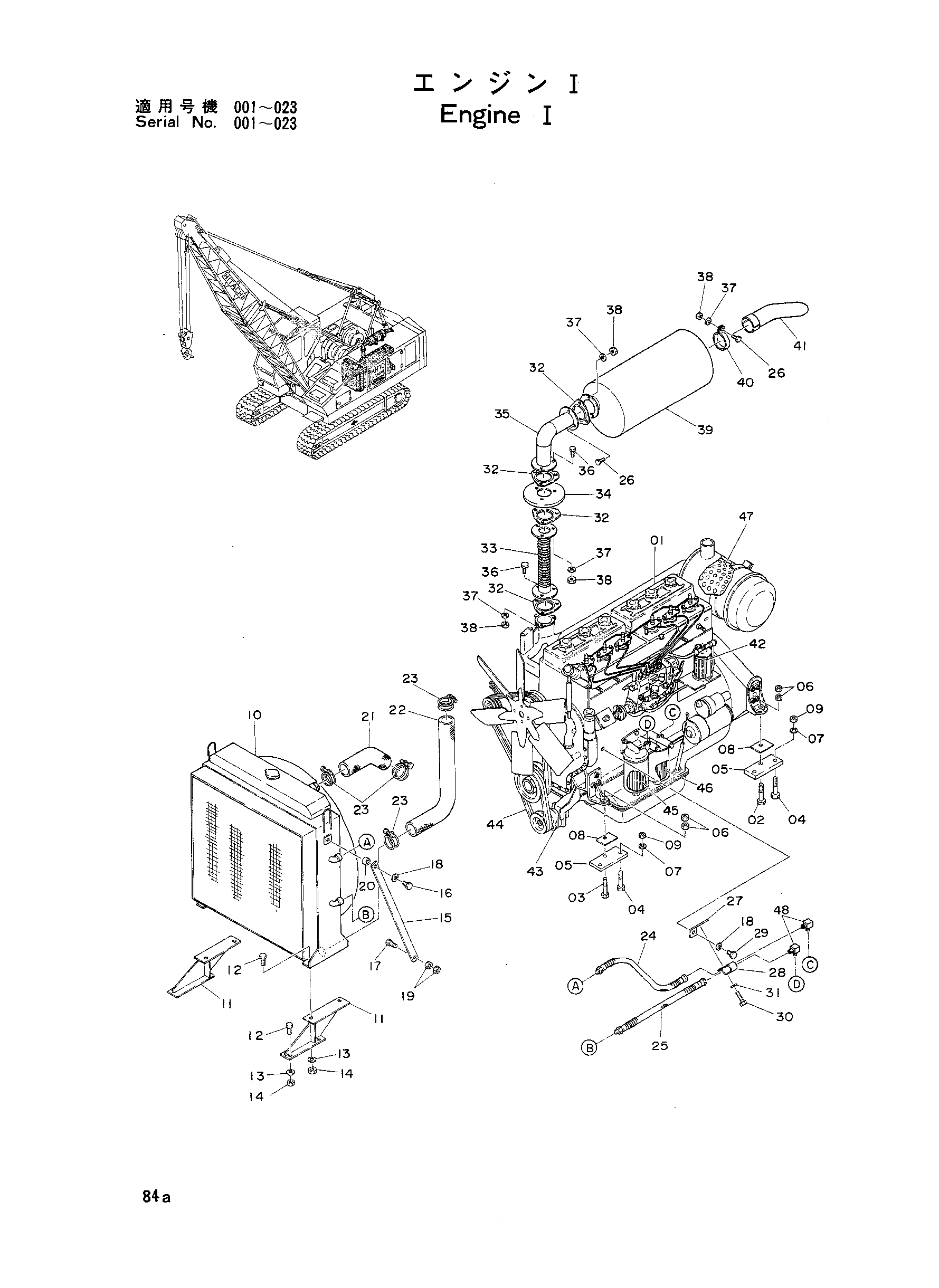

Заводская схема «Двигатель 1(001?023)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020726 | Двигатель | 1 |
| 02 | M111601 | Болт | 2 |
| 03 | M111600 | Болт | 2 |
| 04 | M111680 | Болт | 8 |
| 05 | 4034342 | Регулировочная шайба | 4 |
| 06 | M501613 | Гайка | 8 |
| 07 | A590916 | Пружинная шайба | 8 |
| 08 | 4023525 | Регулировочная шайба | 4 |
| 09 | M501613 | Гайка | 8 |
| 10 | 4020579 | Радиатор | 1 |
| 11 | 8003824 | Кронштейн | 2 |
| 12 | M111240 | Болт | 8 |
| 13 | A590912 | Пружинная шайба | 8 |
| 14 | M501210 | Гайка | 8 |
| 15 | 4034344 | Стойка | 2 |
| 16 | M111032 | Болт | 2 |
| 17 | M111040 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 3 |
| 19 | M501008 | Гайка | 4 |
| 20 | Z456076 | Проставка | 2 |
| 21 | 3002600 | Шланг | 1 |
| 22 | 3002599 | Шланг | 1 |
| 23 | D912780 | Хомут | 4 |
| 24 | 4020699 | Шланг | 1 |
| 25 | 4020698 | Шланг | 1 |
| 26 | 4020628 | Болт | 4 |
| 27 | 4029746 | Кронштейн | 1 |
| 28 | 4029745 | Хомут | 1 |
| 29 | M211014 | Болт | 1 |
| 30 | M200814 | Болт | 1 |
| 31 | A590908 | Пружинная шайба | 1 |
| 32 | 4020934 | Прокладка | 4 |
| 33 | 4020623 | Трубка | 1 |
| 34 | 9701898 | Крышка | 1 |
| 35 | 8002324 | Выпускная труба | 1 |
| 36 | 4016218 | Болт | 6 |
| 37 | A590910 | Пружинная шайба | 10 |
| 38 | M521008 | Гайка | 10 |
| 39 | 7001355 | Глушитель | 1 |
| 40 | 4017046 | Хомут | 1 |
| 41 | 8002325 | Трубка | 1 |
| 42 | 4020429 | Элемент | 1 |
| 43 | 3002708 | Насос | 1 |
| 44 | 4021731 | Велт(V) | 1 |
| 45 | 4033987 | Элемент: масляный | 1 |
| 46 | 4033986 | Элемент масляный | 1 |
| 47 | 4027722 | Элемент | 1 |
| 48 | 94-1403 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
