Основной тормоз рычаг — HITACHI KH70

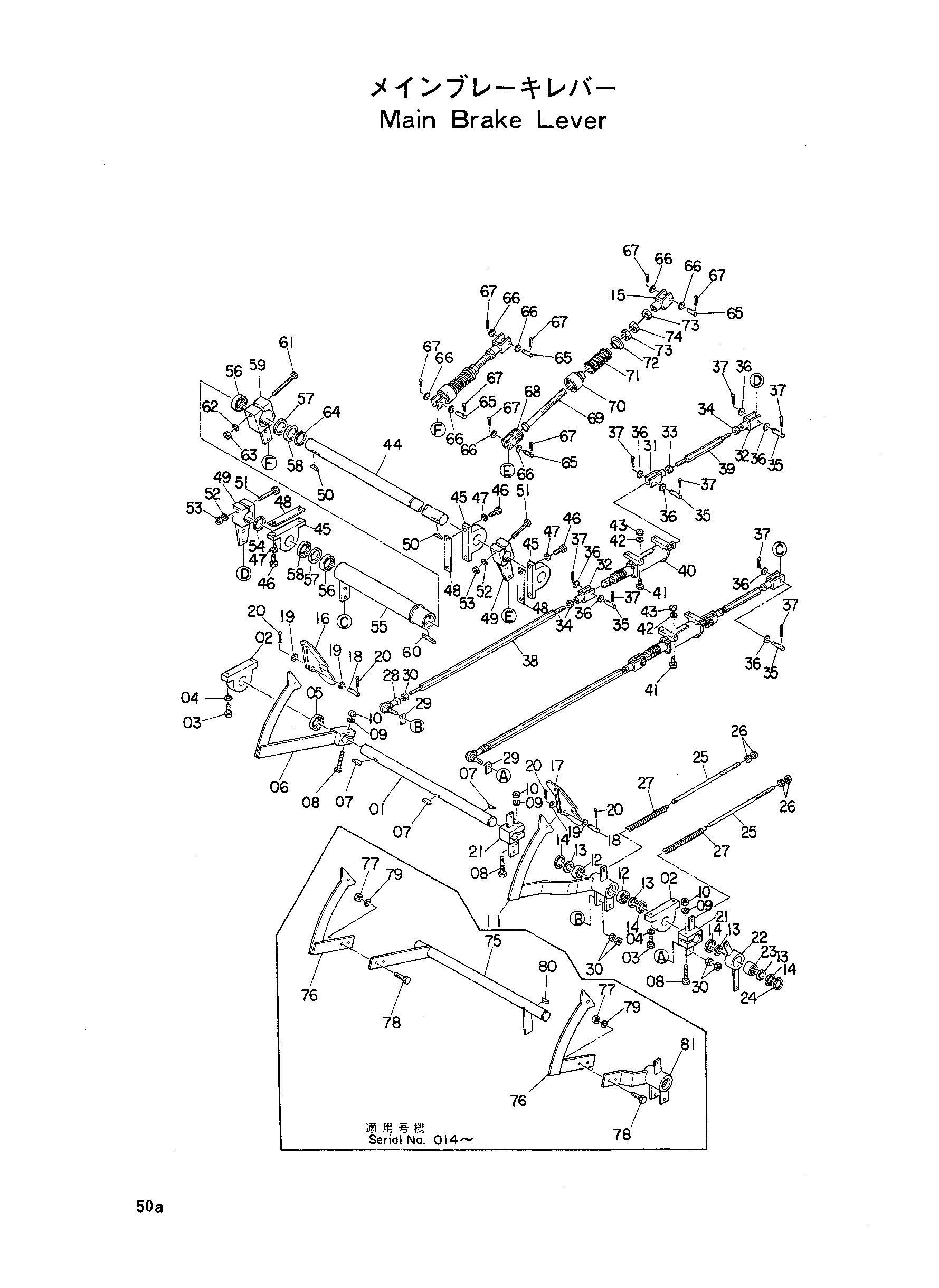

Заводская схема «Основной тормоз рычаг» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4020426	Мост	1
02	Z942014	Блок	2
03	M111240	Болт	4
04	A590912	Пружинная шайба	4
05	Z445076	Крышка	1
06	8002305	Рычаг	1
07	94-2514	Шпонка воодруфф	3
08-01	M111063	Болт	3
08-02	M111063	Болт	1
09-01	A590910	Пружинная шайба	3
09-02	A590910	Пружинная шайба	1
10-01	M501008	Гайка	3
10-02	M501008	Гайка	1
11	7001301	Тормоз	1
12	Z944503	Игольчатый подшипник	2
13	Z47469	Уплотнение	4
14	Z445076	Крышка	4
15-01	4039727	Разъём	2
15-02	9700172	Концевой вилка	2
16	9702302	Накладка	1
17	9702303	Накладка	1
18	4001826	Палец	2
19	A590114	Шайба	4
20	A763025	Шплинт	4
21-01	9701886	Рычаг	2
21-02	9701886	Рычаг	1
22	9701431	Рычаг	1
23	Z944579	Игольчатый подшипник	1
24	Z929231	Кольцо	1
25	Z499908	Шток	2
26	M501008	Гайка	4
27	Z41564	Пружина тентион	2
28	4020678	Шарнир	2
29	4020443	Стопорная шайба	2
30	M561408	Гайка	6
31	9700172	Концевой вилка	2
32	9700285	Концевой вилка(левый)	4
33	M501613	Гайка	2
34	4002684	Гайка(левый)	4
35	4001826	Палец	6
36	A590114	Шайба	12
37	A763025	Шплинт	12
38	4015403	Шток	2
39	4015404	Шток	2
40-01	4048210	Боостер клапан	2
40-02	4058678	Клапан боостер	2
41	M200832	Болт	8
42	A590908	Пружинная шайба	8
43	M500807	Гайка	8
44	4015402	Мост	1
45	Z942014	Блок	3
46	M111240	Болт	6
47	A590912	Пружинная шайба	6
48	Z441273	Регулировочная шайба	3
49-01	Z943307	Рычаг	2
49-02	4017538	Рычаг	2
50	94-2514	Шпонка воодруфф	2
51	M111063	Болт	2
52	A590910	Пружинная шайба	2
53	M501008	Гайка	2
54	Z445076	Крышка	1
55-01	8001733	Рычаг 110	1
55-02	8011372	Рычаг	1
56	Z944503	Игольчатый подшипник	2
57	Z47469	Уплотнение	2
58	Z445076	Крышка	2
59	8003481	Рычаг	1
60	A771050	Шпонка	1
61	M111200	Болт	1
62	A590912	Пружинная шайба	1
63	M501210	Гайка	1
64	Z929231	Кольцо	1
65-01	Z417642	Кронштейн	4
65-02	Z440439	Палец	4
66	A590114	Шайба	8
67	A763025	Шплинт	8
68-01	4007630	Разъём	2
68-02	4039729	Концевой вилка	2
69	4031371	Шток 240	2
70-01	4006603	Колпачок	2
70-02	4039728	Опора	2
71	4008400	Пружина	2
72	4006601	Опора	2
73-01	M501613	Гайка	4
73-02	M501613	Гайка	6
74	M501610	Гайка	2
75	8004587	Шток	1
76	9703148	Рычаг тормоз	1
77	M501210	Гайка	2
78	M321436	Болт реамер	2
79	A590910	Пружинная шайба	2
80	94-2514	Шпонка воодруфф	1
81	8004218	Рычаг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
