Трубопроводы(ходовой No.2) — HITACHI KH70

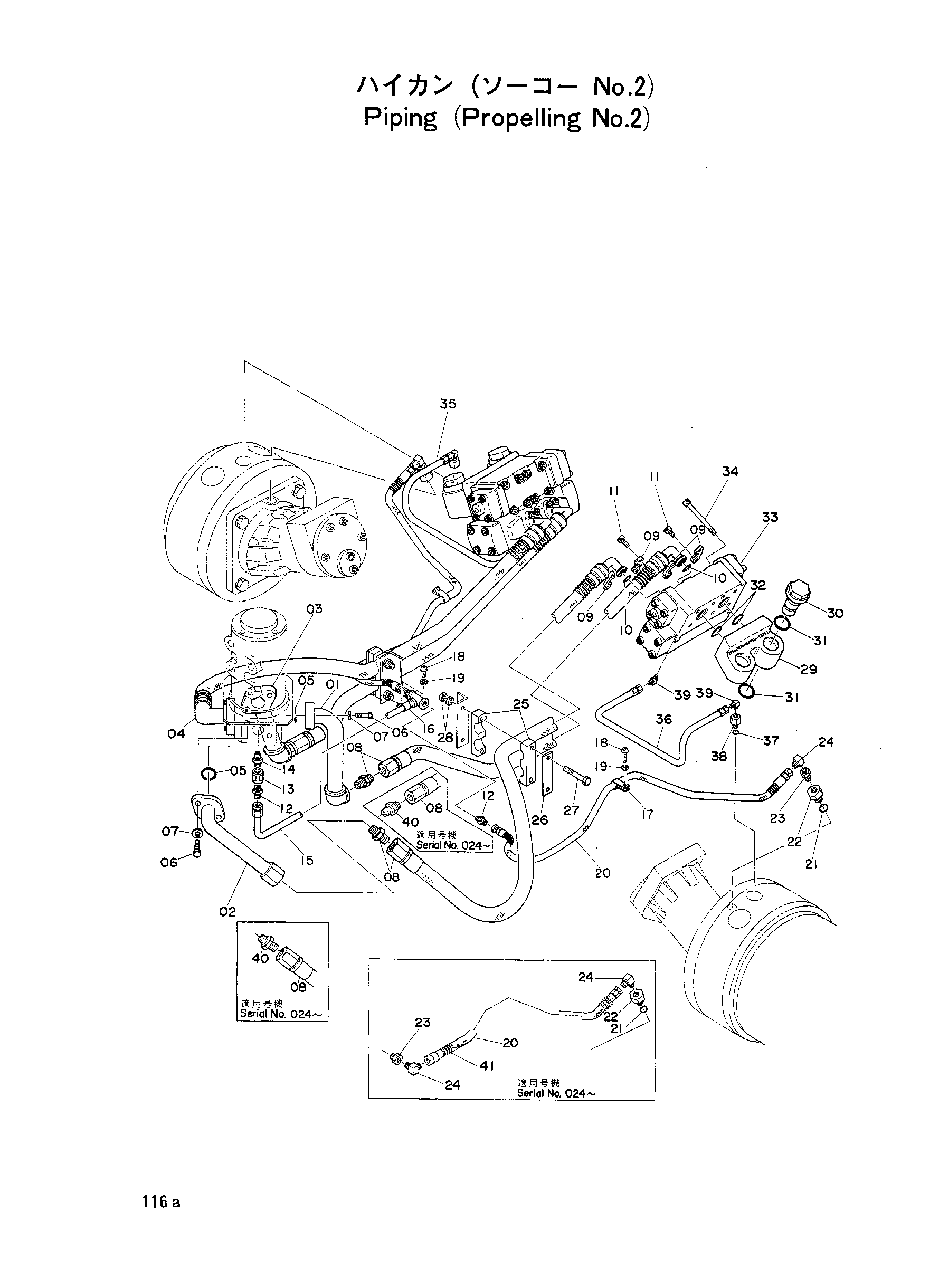

Заводская схема «Трубопроводы(ходовой No.2)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-01 | 8006032 | Трубка TL1-2 | 1 |
| 01-02 | 8012288 | Трубка TL1-2 | 1 |
| 02-01 | 8006031 | Трубка TL2-2 | 1 |
| 02-02 | 8012291 | Трубка TL2-2 | 1 |
| 02-03 | 9703047 | Трубка | 1 |
| 03-01 | 8006033 | Трубка TR7-2 | 1 |
| 03-02 | 8012290 | Трубка TR7-2 | 1 |
| 04-01 | 8006030 | Трубка TR8-2 | 1 |
| 04-02 | 8012289 | Трубка TR8-2 | 1 |
| 04-03 | 9703049 | Трубка | 1 |
| 05-01 | A811025 | Уплотнительное кольцо | 4 |
| 05-02 | A811040 | Уплотнительное кольцо | 4 |
| 06-01 | M121236 | Болт | 8 |
| 06-02 | M351236 | Болт с внутренним шестигранником | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08-01 | 4058448 | Резиновый шланг | 4 |
| 08-02 | 4510750 | Шланг | 4 |
| 09 | Z986910 | Франге сприт | 8 |
| 10 | Z971489 | Уплотнительное кольцо | 4 |
| 11 | M341028 | Болт с внутренним шестигранником | 16 |
| 12 | 4052662 | Адаптер | 3 |
| 13 | J70083 | Разъём | 1 |
| 14 | 94-1910 | Адаптер | 1 |
| 15 | 8006468 | Трубка | 1 |
| 16 | 4000860 | Хомут | 1 |
| 18-01 | M430610 | Винт | 3 |
| 18-02 | M430610 | Винт | 3 |
| 19 | A590906 | Пружинная шайба | 3 |
| 20-01 | 4050414 | Резиновый шланг | 2 |
| 20-02 | 4058693 | Резиновый шланг | 2 |
| 21 | 4509182 | Уплотнительное кольцо | 2 |
| 22 | 4036159 | Адаптер: (S) | 2 |
| 23 | 94-1610 | Переходник | 2 |
| 24 | 94-1403 | Адаптер | 6 |
| 25 | Z497601 | Хомут | 4 |
| 26 | Z497600 | Пластина | 2 |
| 27 | M111080 | Болт | 4 |
| 28 | M501008 | Гайка | 8 |
| 29-01 | 2005665 | Блок | 2 |
| 29-02 | 2501098 | Блок | 2 |
| 30 | 4509556 | Разъём S | 4 |
| 31 | A811040 | Уплотнительное кольцо | 8 |
| 32 | A811035 | Уплотнительное кольцо | 4 |
| 33 | 4040536 | Тормоз клапан | 2 |
| 34-01 | M341290 | Болт с внутренним шестигранником | 16 |
| 34-02 | 4509555 | Болт с внутренним шестигранником | 16 |
| 35 | 8005019 | Трубка | 1 |
| 36 | 8005485 | Трубка | 1 |
| 37 | 4506416 | Уплотнительное кольцо | 2 |
| 38 | 4035196 | Адаптер | 2 |
| 39 | 94-1401 | Адаптер | 4 |
| 40 | 94-1304 | Адаптер | 4 |
| 41 | 4058739 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
