Центральный коллектор 2(044?) — HITACHI KH70

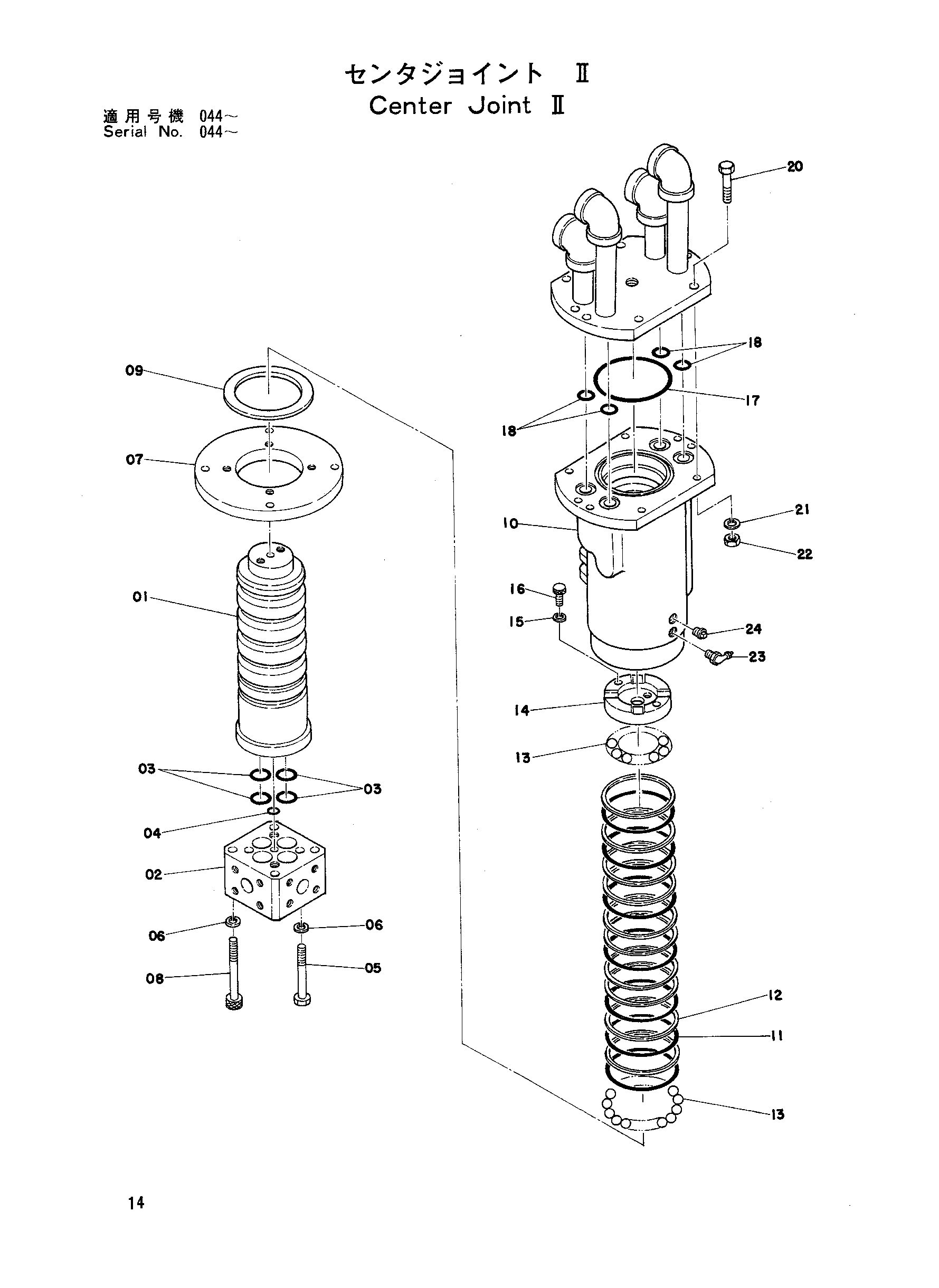

Заводская схема «Центральный коллектор 2(044?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4078538 | Шпиндель | 1 |
| 01-24 | 4068237 | Центральный коллектор | 1 |
| 02 | 0123901 | Фланец | 1 |
| 03 | A811025 | Уплотнительное кольцо | 4 |
| 04 | 4506412 | Уплотнительное кольцо | 3 |
| 05 | M111200 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 6 |
| 07 | 0123902 | Пластина | 1 |
| 08 | M351201 | Болт с внутренним шестигранником | 4 |
| 09 | 0123903 | Шайба | 1 |
| 10 | 4078539 | Корпус | 1 |
| 11 | 4513526 | Уплотнительное кольцо | 7 |
| 12 | 4513525 | Опорное кольцо | 10 |
| 13 | Z972658 | Шарик | 38 |
| 14 | 0123904 | Колпачок | 1 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | M351025 | Болт с внутренним шестигранником | 2 |
| 17 | A810120 | Уплотнительное кольцо | 1 |
| 18 | A811025 | Уплотнительное кольцо | 4 |
| 19 | 7003761 | Коллектор | 1 |
| 20 | M111245 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | M501210 | Гайка | 8 |
| 23 | J75581 | Штуцер | 1 |
| 24 | J75282 | Пробка масляный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
