Стрела тормоз — HITACHI KH70

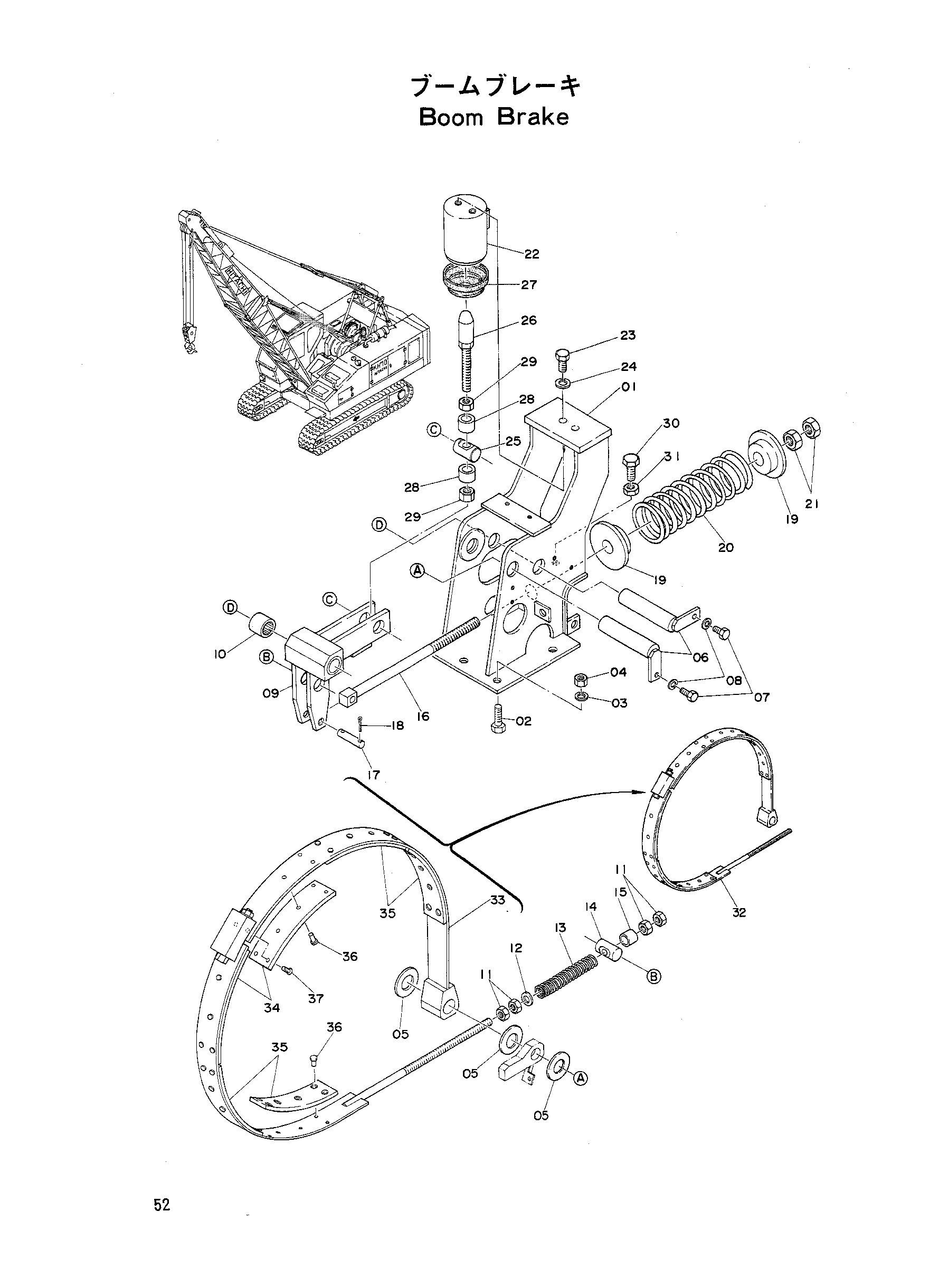

Заводская схема «Стрела тормоз» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7002075 | Кронштейн | 1 |
| 02 | M111650 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | M501613 | Гайка | 4 |
| 05 | A590130 | Шайба | 3 |
| 06 | 9701259 | Палец | 2 |
| 07 | M200818 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | 8003876 | Рычаг | 1 |
| 10 | 4013106 | Подшипник | 3 |
| 11 | M501210 | Гайка | 4 |
| 12 | A590112 | Шайба | 1 |
| 13 | Z444 | Пружина | 1 |
| 14 | Z445 | Палец | 1 |
| 15 | Z446 | Проставка | 1 |
| 16 | 9701409 | Шток | 1 |
| 17 | Z44648 | Палец | 1 |
| 18 | A763020 | Шплинт | 2 |
| 19 | 4015640 | Сиденье | 2 |
| 20 | 4015641 | Пружина | 1 |
| 21 | M501815 | Гайка | 2 |
| 22-01 | 4015642 | Гидроцилиндр. масляный | 1 |
| 22-02 | 4048209 | Гидроцилиндр масляный | 1 |
| 23 | M111236 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 4013819 | Палец | 1 |
| 26 | 4015643 | Шток | 1 |
| 27 | 4026460 | Крышка | 1 |
| 28 | 4013818 | Проставка | 2 |
| 29 | M501411 | Гайка | 2 |
| 30 | M111240 | Болт | 1 |
| 31 | M501210 | Гайка | 1 |
| 32 | 9004551 | Лента тормоз | 1 |
| 33 | 7000835 | Лента тормоз | 1 |
| 34 | 3001640 | Накладка | 2 |
| 35 | 3001639 | Накладка | 4 |
| 36 | Z929158 | Заклёпка | 32 |
| 37 | M480613 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
