Основной тормоз — HITACHI KH70

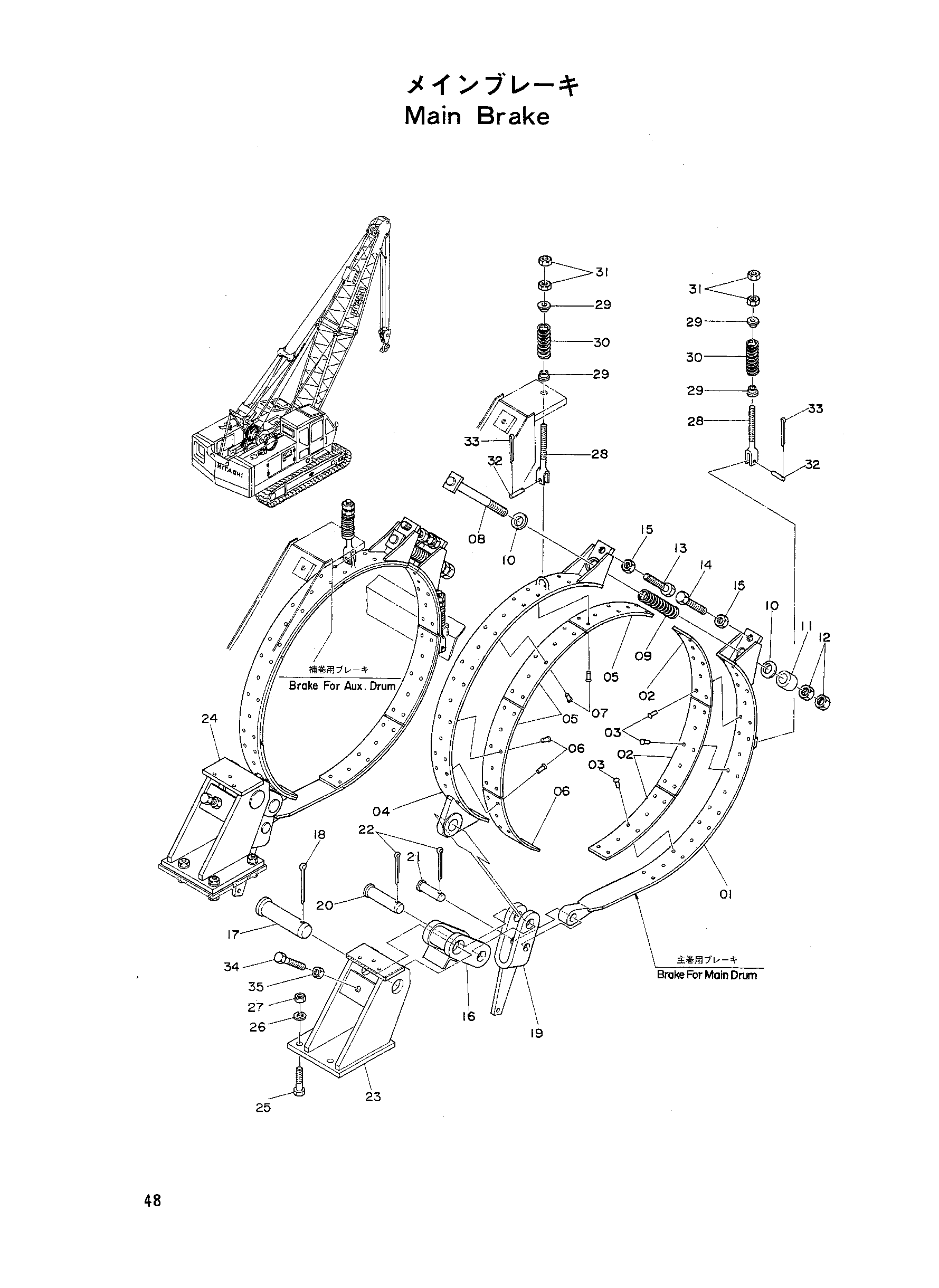

Заводская схема «Основной тормоз» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7001319	Лента	2
02-01	Z423127	Накладка	6
02-02	3016024	Накладка	6
03	Z944582	Заклёпка	48
04	7001730	Лента деад	2
05-01	Z423127	Накладка	6
05-02	3016024	Накладка	6
06-01	Z310455	Накладка	2
06-02	3016025	Накладка	2
07	Z929232	Заклёпка	60
08-01	9702680	Болт	2
08-02	9703687	Болт	2
09	Z411078	Пружина	2
10	Z411079	Шайба	4
11	Z411080	Проставка	2
12	M502419	Гайка	4
13	Z499926	Болт	2
14	Z499924	Болт	2
15	M502016	Гайка	4
16	9702718	Тяга, 120	2
17	4003820	Палец	2
18	A768063	Шплинт	2
19-01	8003431	Рычаг 80X279	2
19-02	9703304	Рычаг	2
20	4003819	Палец	2
21	4015644	Палец	2
22	A766050	Шплинт	4
23	7001728	Браккет.р	1
24	7001729	Кронштейн(левый)	1
25	M112063	Болт	8
26	A590920	Пружинная шайба	8
27	M502016	Гайка	8
28	9701927	Болт	4
29	Z411108	Седло пружины	8
30	Z413428	Пружина	4
31	M501008	Гайка	8
32	Z427418	Палец	4
33	A762020	Шплинт	8
34	4003827	Болт	2
35	A501613	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
