Тормоз крышка — HITACHI KH70

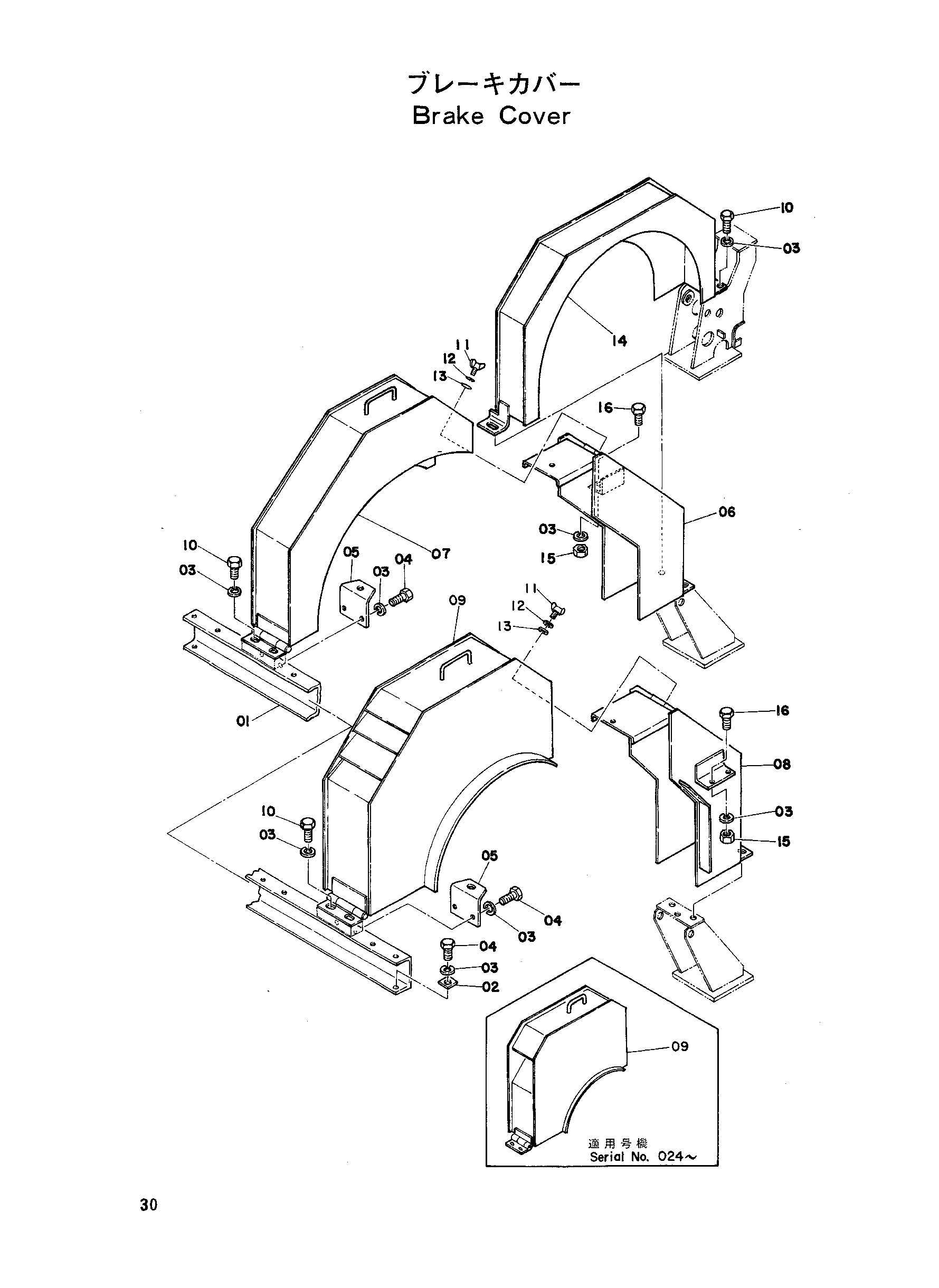

Заводская схема «Тормоз крышка» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3004812 | Кронштейн | 1 |
| 02 | J21683 | Шайба | 4 |
| 03 | A590910 | Пружинная шайба | 22 |
| 04 | M111020 | Болт | 8 |
| 05 | 4020969 | Кронштейн | 2 |
| 06 | 7002937 | Крышка A | 1 |
| 07 | 7002938 | Крышка | 1 |
| 08-01 | 7002936 | Крышка | 1 |
| 08-02 | 7003960 | Крышка | 1 |
| 09-01 | 7002939 | Крышка | 1 |
| 09-02 | 7003959 | Крышка | 1 |
| 10 | M111014 | Болт | 12 |
| 11-01 | M3608120 | 2 | |
| 11-02 | M360816 | Болт винг | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | A590110 | Шайба | 2 |
| 14 | 7002037 | Крышка | 1 |
| 15 | M501008 | Гайка | 2 |
| 16 | M111025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
