Центральный коллектор 1(001?043) — HITACHI KH70

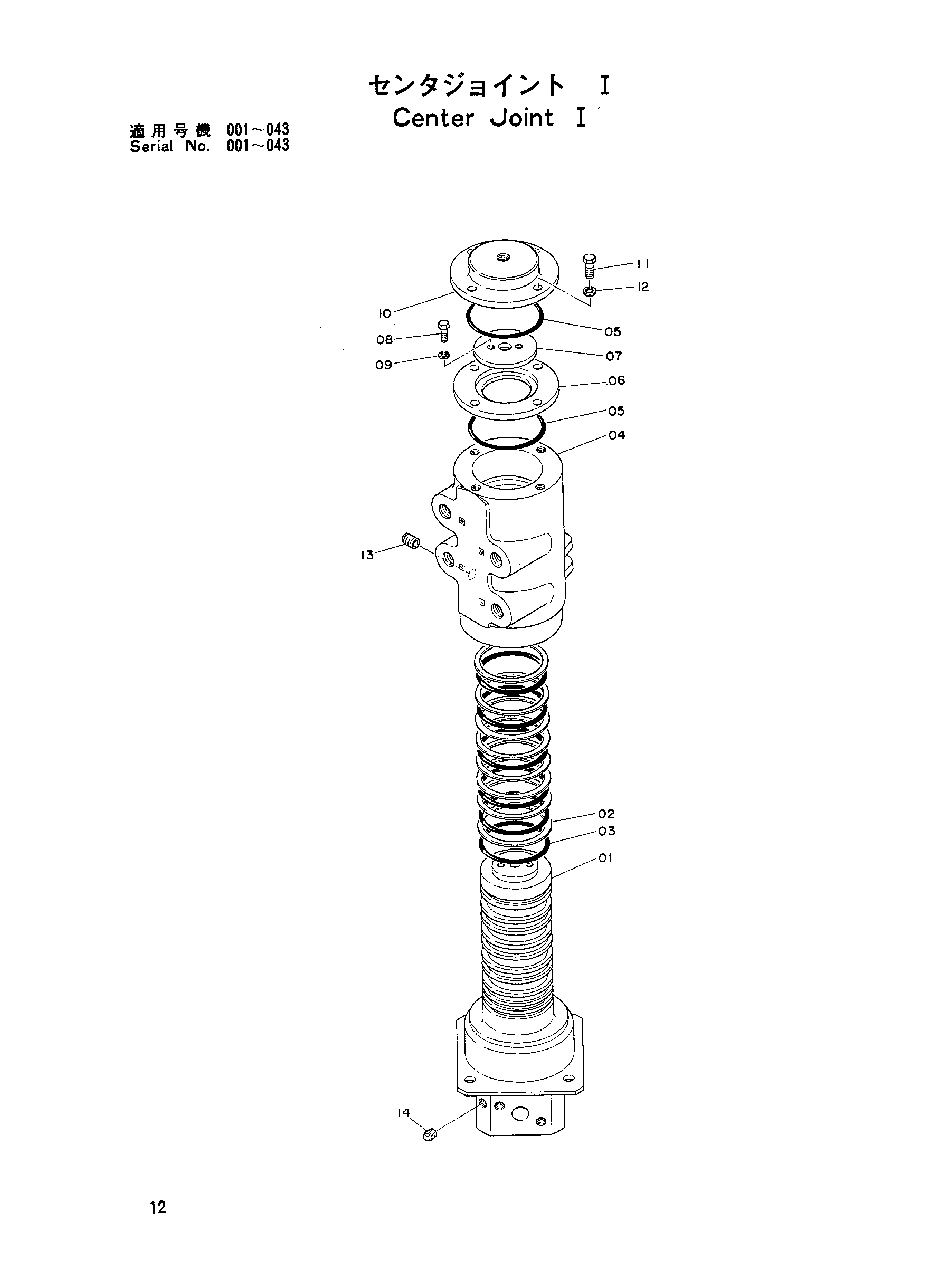

Заводская схема «Центральный коллектор 1(001?043)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9800552 | Шпиндель | 1 |
| 02 | Z452534 | Кольцо баккуп | 8 |
| 03 | Z954488 | Ринг-о | 6 |
| 04 | 1000363 | Корпус | 1 |
| 05 | A810105 | Уплотнительное кольцо | 2 |
| 06 | Z434513 | Крышка | 1 |
| 07 | Z434512 | Стопорная пластина | 1 |
| 08 | M111022 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | Z434514 | Крышка | 1 |
| 11 | M111036 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J75283 | Пробка масляный | 1 |
| 14 | J75284 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
