Трукк — HITACHI KH70

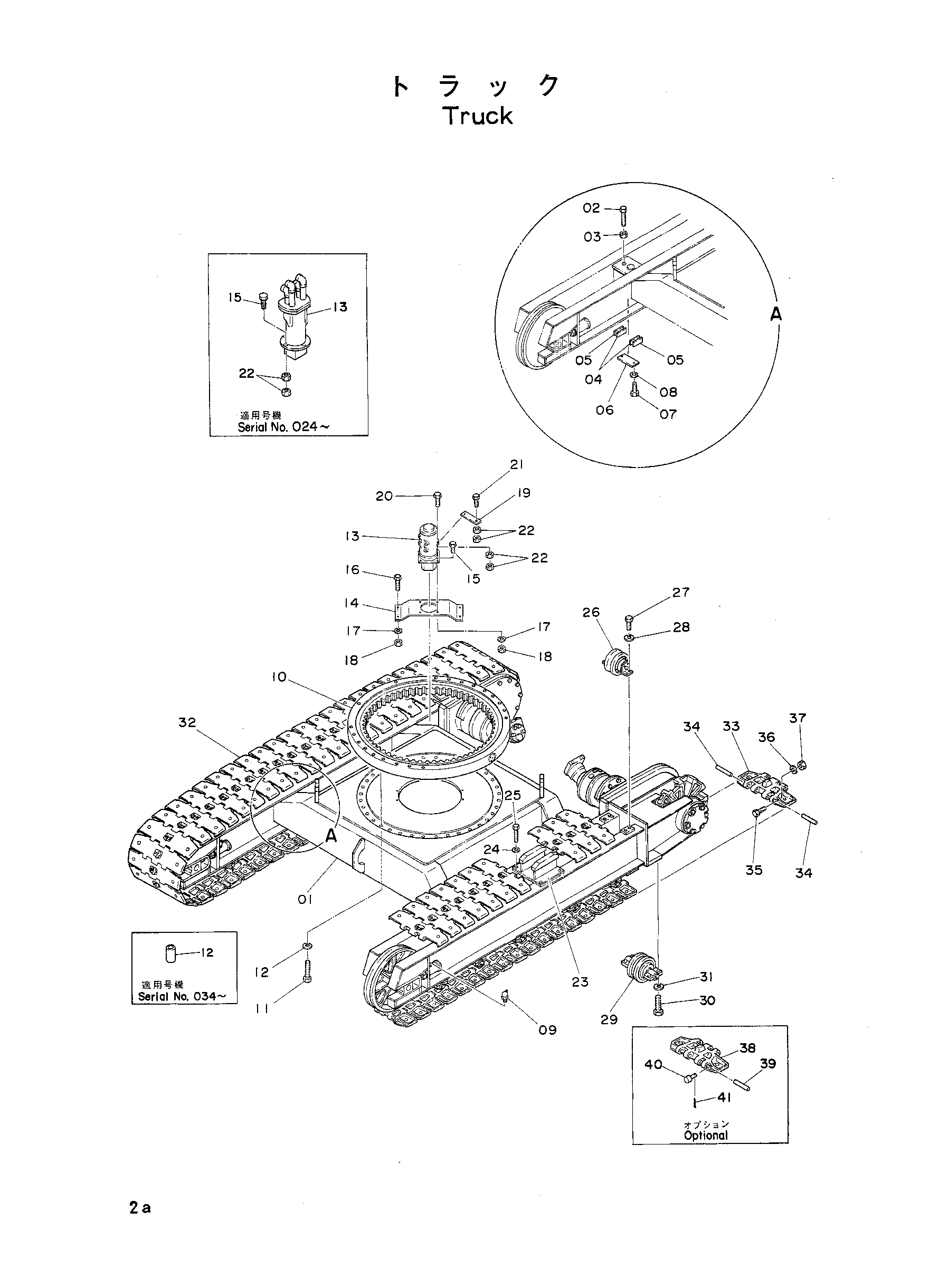

Заводская схема «Трукк» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9013956	Рама	1
01-08	9010941	Рама трукк	1
02	M162490	Болт	4
03	M502419	Гайка	4
04	4035427	Регулировочная шайба	8
05	4035428	Регулировочная шайба	8
06	4035429	Стопорная пластина	4
07	M111025	Болт	8
08	A590910	Пружинная шайба	8
09	J75581	Штуцер	4
10	4041945	Поворот киркле	1
11-01	M122056	Болт	36
11-02	M122080	Болт	36
12-01	A590920	Пружинная шайба	36
12-02	4072298	Проставка	36
13-01	4068237	Центральный коллектор	1
13-02	9004834	Центральный коллектор	1
14-01	3002515	Кронштейн	1
14-02	3008914	Кронштейн	1
15-01	M111236	Болт	4
15-02	M111250	Болт	4
16-01	M111250	Болт	4
16-02	M111256	Болт	4
17	A590912	Пружинная шайба	8
18	M501210	Гайка	8
19-01	4043041	Тяга	1
19-02	4058211	Тяга	1
20	M111480	Болт	1
21-01	M111436	Болт	1
21-02	M111445	Болт	1
22	M501411	Гайка	4
23	9702503	Направляющая	2
24	A590916	Пружинная шайба	8
25	M111625	Болт	8
26	9010944	Каток верхний	4
27-01	M111228	Болт	16
27-02	M111232	Болт	16
28	A590912	Пружинная шайба	16
29	9012916	Каток в сборе	12
30-01	M111663	Болт	48
30-02	M121663	Болт	48
31	A590916	Пружинная шайба	48
33-37	9005007	Трукк-линк в сборе	102
33-01	Z214968	Гусеничная цепь	102
33-02	2006605	Гусеница тяга	102
34	Z488781	Палец	204
35	M111040	Болт	204
36	A590910	Пружинная шайба	204
37	M501008	Гайка	204
38	1000340	Тяга гусеница	100
39	Z457170	Палец	200
40	Z42818	Палец	200
41	J410540	Шплинт	200

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
