Рама — HITACHI KH70

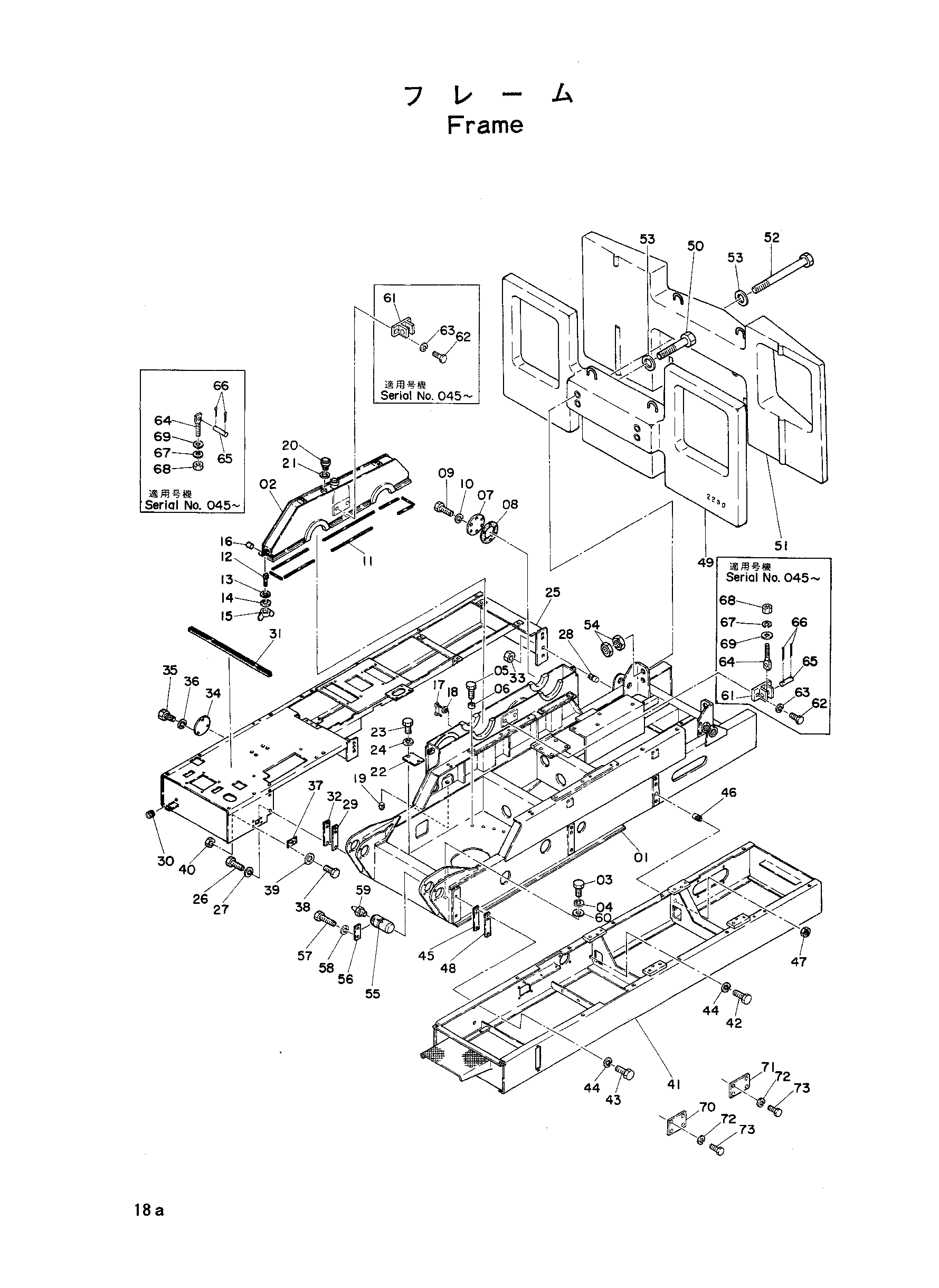

Заводская схема «Рама» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000224 | Рама основной | 1 |
| 02 | 6000991 | Корпус шестерня | 1 |
| 03-01 | M122002 | Болт | 3 |
| 03-02 | 4093741 | Болт | 3 |
| 04-01 | A590920 | Пружинная шайба | 3 |
| 04-02 | 4066746 | Шайба | 3 |
| 04-03 | 4072298 | Проставка | 3 |
| 05 | M122090 | Болт | 13 |
| 06-01 | 4043040 | Проставка | 13 |
| 06-02 | 4072298 | Проставка | 13 |
| 07 | 4016018 | Крышка | 1 |
| 08 | Z435676 | Манжета | 1 |
| 09 | M111020 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 6 |
| 11 | 4034407 | Уплотнение | 1 |
| 12 | 9702975 | Шток | 2 |
| 13 | A590112 | Шайба | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | M570012 | Гайка винг | 2 |
| 16 | Z42814 | Палец | 2 |
| 17 | Z445201 | Указатель | 1 |
| 18 | Z449558 | Уплотнительная шайба | 2 |
| 19 | J75210 | Пробка масляный | 3 |
| 20 | Z989058 | Сапун | 1 |
| 21 | D912218 | Манжета | 1 |
| 22 | 4044297 | Крышка | 1 |
| 23 | M111014 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | 6000992 | Платформа кабина | 1 |
| 26 | M111640 | Болт | 9 |
| 27 | A590916 | Пружинная шайба | 9 |
| 28 | 4023815 | Болт реамер | 1 |
| 29 | 4034408 | Регулировочная шайба | 3 |
| 30 | 4015518 | Резиновая прокладка | 1 |
| 31 | 4020968 | Резиновая прокладка | 1 |
| 32 | 4034409 | 2 | |
| 33 | M501613 | Гайка | 1 |
| 34 | 4030580 | Крышка | 1 |
| 35 | M200613 | Болт | 3 |
| 36 | A590906 | Пружинная шайба | 3 |
| 37 | 4048340 | Крышка резиновый | 1 |
| 38 | M200620 | Болт | 4 |
| 39 | A590106 | Пружинная шайба | 4 |
| 40 | M500605 | Гайка | 4 |
| 41-01 | 5000225 | Платформа двигатель | 1 |
| 41-02 | 6001918 | Платформа двигатель | 1 |
| 42 | M111640 | Болт | 6 |
| 43 | M111650 | Болт | 2 |
| 44 | A590916 | Пружинная шайба | 8 |
| 45 | 4034409 | 3 | |
| 46 | 4023815 | Болт реамер | 1 |
| 47 | M501613 | Гайка | 1 |
| 48 | 4034408 | Регулировочная шайба | 3 |
| 49 | 7002803 | Груз | 1 |
| 50 | 4034453 | Болт | 2 |
| 51 | 6001271 | Груз | 1 |
| 52 | 4037286 | Болт | 2 |
| 53 | Z411746 | Шайба | 8 |
| 54 | M502419 | Гайка | 4 |
| 55 | 4020945 | Мост | 2 |
| 56 | Z4248 | 2 | |
| 57 | M112038 | Болт | 4 |
| 58 | A590920 | Пружинная шайба | 4 |
| 59 | J75481 | Штуцер | 2 |
| 60 | A590120 | Шайба | 3 |
| 61 | 9704975 | Кронштейн | 4 |
| 62 | M111016 | Болт | 8 |
| 63 | A590910 | Пружинная шайба | 8 |
| 64 | 9701487 | Шток | 4 |
| 65 | A751240 | Палец | 4 |
| 66 | A764020 | Шплинт | 4 |
| 67 | A590912 | Пружинная шайба | 4 |
| 68 | M501210 | Гайка | 4 |
| 69 | A590112 | Шайба | 4 |
| 70 | 4047620 | Крышка | 1 |
| 71 | 4020697 | Крышка | 1 |
| 72 | M200610 | Болт | 8 |
| 73 | A590906 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
