Трубопроводы(поворот) — HITACHI KH70

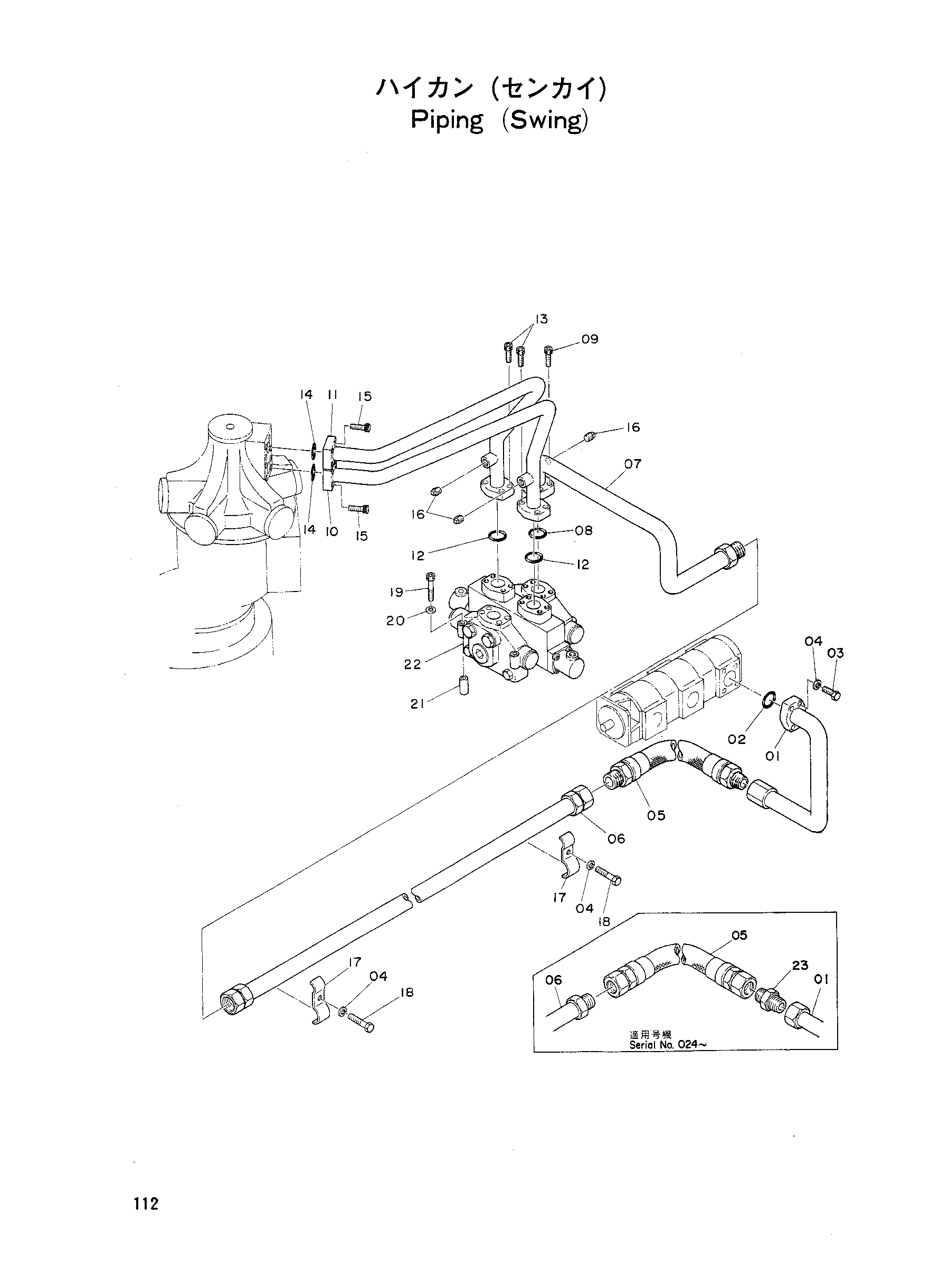

Заводская схема «Трубопроводы(поворот)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8003814 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 1 |
| 03 | 19H1800 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4000806 | Резиновый шланг | 1 |
| 06-01 | 9702957 | Трубка | 1 |
| 06-02 | 9704947 | Трубка DEL5 | 1 |
| 07-01 | 8003815 | Трубка | 1 |
| 07-02 | 8006085 | Трубка DE16 | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | M341236 | Болт с внутренним шестигранником | 4 |
| 10-01 | 8003816 | Трубка | 1 |
| 10-02 | 8006086 | Трубка S1 | 1 |
| 11-01 | 8003817 | Трубка | 1 |
| 11-02 | 8006084 | Трубка S2 | 1 |
| 12 | A811035 | Уплотнительное кольцо | 2 |
| 13 | M341036 | Болт с внутренним шестигранником | 8 |
| 14 | A811030 | Уплотнительное кольцо | 2 |
| 15 | 4023940 | Болт с внутренним шестигранником | 8 |
| 16 | 94-2023 | Пробка | 3 |
| 17 | 4020643 | Хомут трубки | 2 |
| 18 | M111036 | Болт | 2 |
| 19 | 4021364 | Болт с внутренним шестигранником | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | 4046686 | Проставка | 4 |
| 22 | 4032483 | Клапан: управление | 1 |
| 23 | 94-1305 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
