Основной стойка — HITACHI KH70

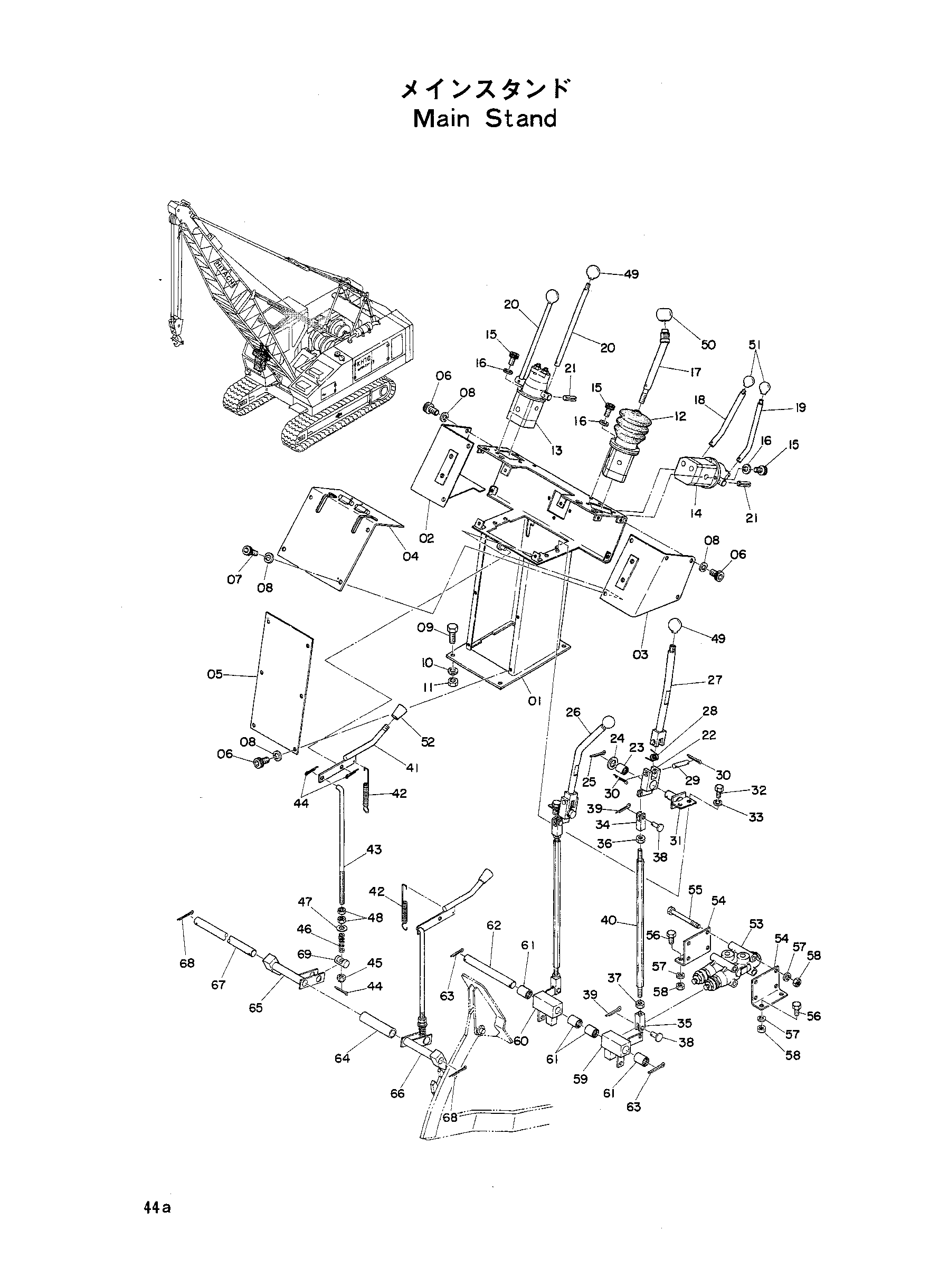

Заводская схема «Основной стойка» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001167	Стойка основной	1
01-08	9012375	Стойка основной в сборе	1
02	8004643	Крышка	1
03	8004644	Крышка (B)	1
04	8004645	Крышка (C)	1
05	4040106	Крышка	1
06	M340610	Болт с внутренним шестигранником	12
07	M340614	Болт	4
08	A590906	Пружинная шайба	16
09	M111025	Болт	4
10	A590910	Пружинная шайба	4
11	M501008	Гайка	4
12	4046090	Клапан давление	1
13	4046405	Клапан	1
14	4046406	Клапан	1
15	M340616	Болт с внутренним шестигранником	12
16	A590906	Пружинная шайба	12
17	9701997	Рычаг	1
18	4020844	Рычаг	1
19	4020845	Рычаг	1
20	4015384	Рычаг	2
21	4015383	Пружинный штифт	4
22	9701419	Рычаг	2
23	Z972267	Игольчатый подшипник	2
24	A590120	Шайба	2
25	A764032	Шплинт	2
26-01	9703349	Рычаг муфта	1
26-02	9704768	Рычаг клутх R	1
27-01	9703350	Рычаг	1
27-02	9704767	Рычаг клутх L	1
28	4027447	Пружина	2
29	Z499844	Палец	2
30	J412520	Шплинт	4
31	9703353	Палец	2
32	M211013	Болт	4
33	A590910	Пружинная шайба	4
34	M980844	Концевой вилка	2
35	M990844	Концевой вилка	2
36	M500807	Гайка	2
37	4015380	Гайка(левый)	2
38	A740821	Палец	4
39	A762013	Шплинт	4
40	4040103	Шток	2
41-01	9701932	Рычаг	2
41-02	9703943	Рычаг тормоз	2
42	Z429228	Пружина тентион	2
43	4040104	Шток	2
44	A762020	Шплинт	6
45	M530810	Корончатая гайка	2
46	Z494915	Пружина	2
47	A590108	Шайба	2
48	M500807	Гайка	4
49	Z499845	Рукоятка	4
50	4004656	Рукоятка	1
51	4014165	Рукоятка	2
52	Z442900	Рукоятка	2
53	4014493	Клапан прес.	1
54	4015398	Кронштейн	2
55	M200801	Болт	4
56	M200825	Болт	4
57	A590908	Пружинная шайба	8
58	M500807	Гайка	8
59	9701426	Рычаг	1
60	9701427	Рычаг	1
61	Z972267	Игольчатый подшипник	4
62	4015397	Палец	1
63	A764032	Шплинт	2
64	4015401	Проставка	1
65	9702248	Рычаг	1
66	9702247	Рычаг	1
67	4015399	Палец	1
68	A764032	Шплинт	2
69	4015400	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
