Механизм поворота — HITACHI KH70

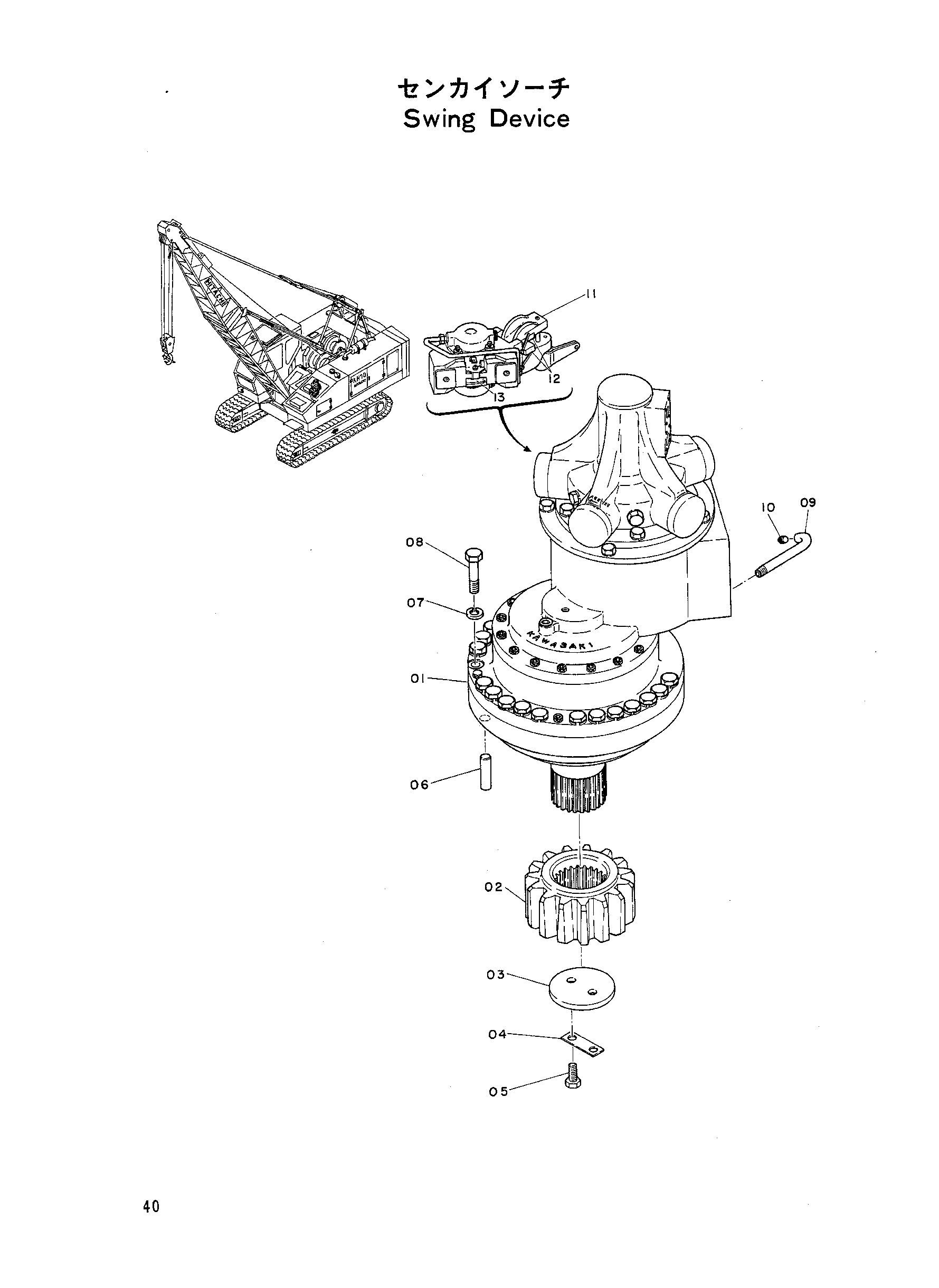

Заводская схема «Механизм поворота» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4033640 | Гидромотор | 1 |
| 02-01 | 3004803 | Ведущая шестерня | 1 |
| 02-02 | 3004828 | Ведущая шестерня | 1 |
| 03 | X4811 | Фиксатор | 1 |
| 04 | X4844 | Стопорная шайба | 1 |
| 05 | M121228 | Болт | 2 |
| 06 | 4023792 | Довел | 2 |
| 07 | A590916 | Пружинная шайба | 15 |
| 08 | M111604 | Болт | 15 |
| 09 | 4044102 | Трубка дренажный | 1 |
| 10 | J75282 | Пробка масляный | 1 |
| 11 | 4024824 | Тормоз дисковый | 1 |
| 12-01 | 4004910 | Накладка | 1 |
| 12-02 | 4004919 | Информационная табличка | 1 |
| 13 | 4004889 | Накладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
