Топливный устройство 2(024?) — HITACHI KH70

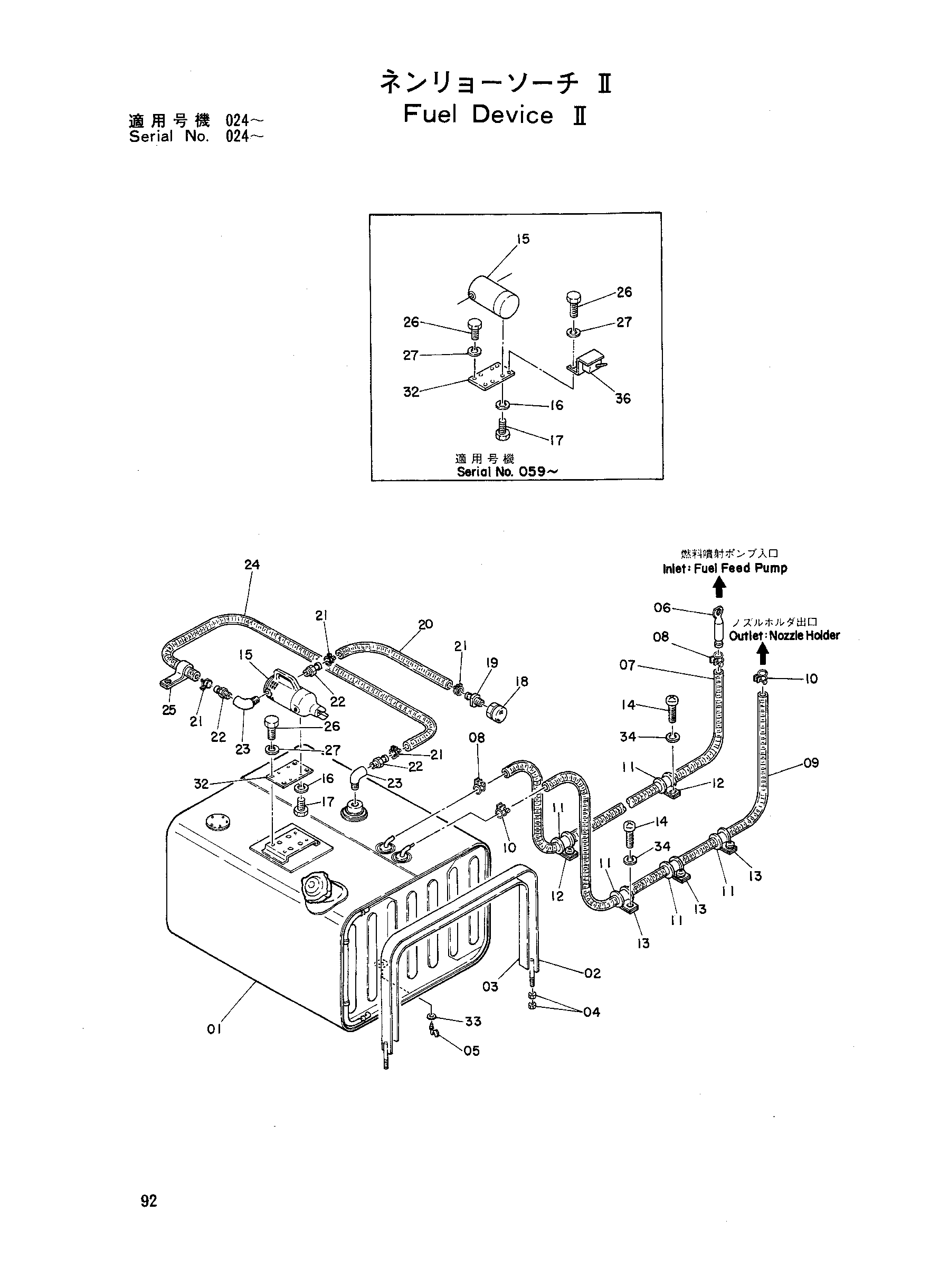

Заводская схема «Топливный устройство 2(024?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4045711 | Топливный бак | 1 |
| 02 | Z969297 | Лента | 2 |
| 03 | 4007622 | Фелт | 2 |
| 04 | M501006 | Гайка | 8 |
| 05-01 | M880020 | Пробка | 1 |
| 05-02 | 94-2601 | Кран | 1 |
| 06 | Z943161 | Трубка | 1 |
| 07 | 4048283 | Шланг | 1 |
| 08 | Z941468 | Зажим | 2 |
| 09 | 4048282 | Виниловый шланг | 1 |
| 10 | D913886 | Лента шланг | 2 |
| 11 | Z929040 | Пластина | 5 |
| 12 | Z499317 | Зажим | 2 |
| 13 | Z499318 | Зажим | 3 |
| 14 | M430610 | Винт | 5 |
| 15-01 | 3002546 | Насос масляный | 1 |
| 15-02 | 4089560 | Насос топливный | 1 |
| 16 | A590906 | Пружинная шайба | 4 |
| 17 | M200614 | Болт | 4 |
| 18 | Z936035 | Сетчатый фильтр | 1 |
| 19 | 4004587 | Соединение | 1 |
| 20 | Z499999 | Шланг | 1 |
| 21 | Z499948 | Хомут шланга | 4 |
| 22 | 4004589 | Соединение | 3 |
| 23 | 94-0632 | Угловой штуцер: S | 1 |
| 24 | 4022867 | Шланг | 1 |
| 25 | 4021697 | Хомут | 1 |
| 26-01 | M200814 | Болт | 4 |
| 26-02 | M200818 | Болт | 4 |
| 27 | A590908 | Пружинная шайба | 4 |
| 32 | 4020377 | Кронштейн | 1 |
| 33 | A890014 | Манжета | 1 |
| 34 | A590906 | Пружинная шайба | 5 |
| 35 | M11025 | 2 | |
| 36 | 4092098 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
