Бак устройство — HITACHI KH70

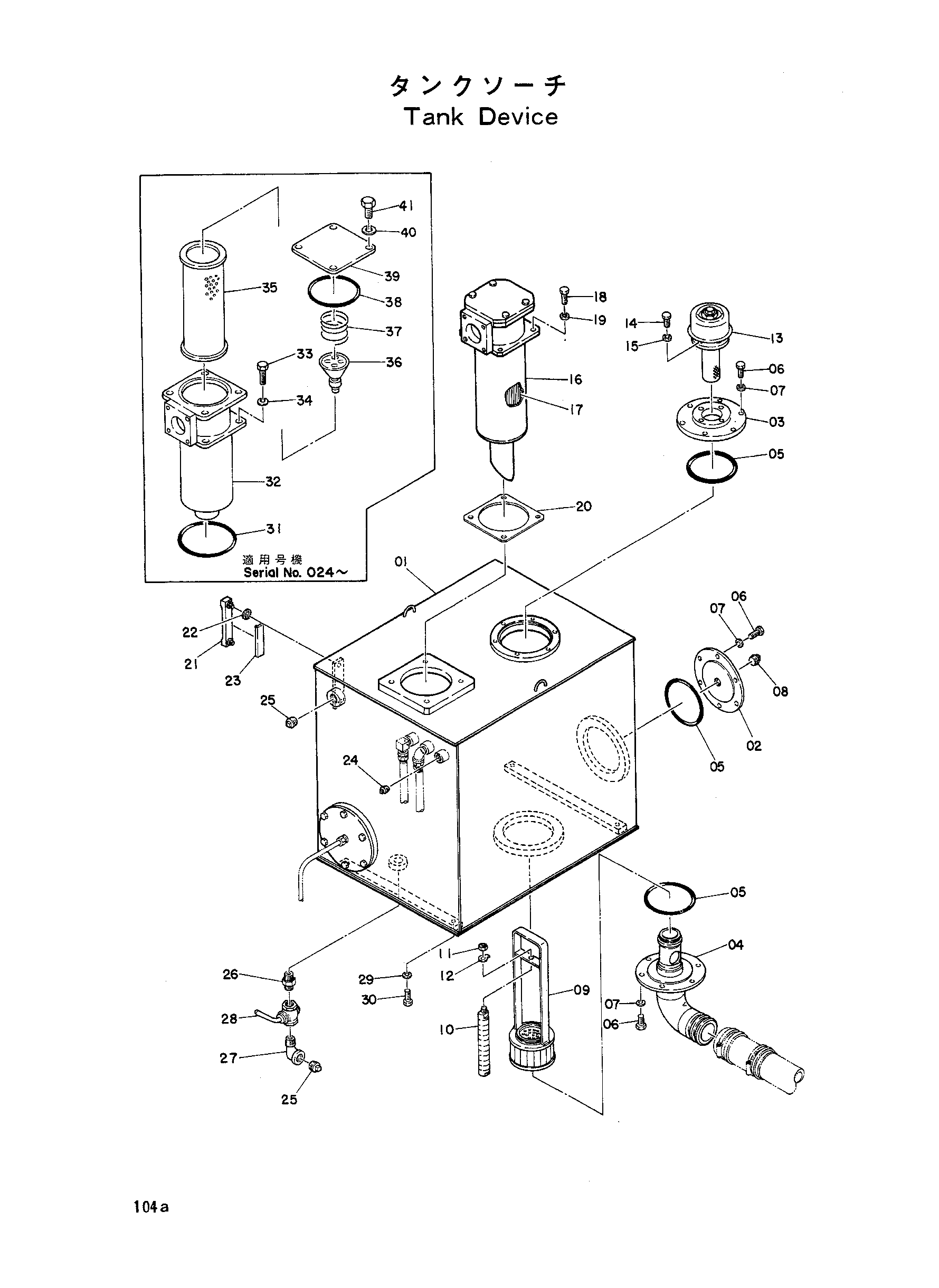

Заводская схема «Бак устройство» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000977 | Бак гидравлический | 1 |
| 02 | Z435519 | Крышка | 2 |
| 03 | Z435520 | Крышка | 1 |
| 04 | 8003798 | Держатель, фильтр | 1 |
| 05 | A810165 | Уплотнительное кольцо | 4 |
| 06 | M111020 | Болт | 24 |
| 07 | A590910 | Пружинная шайба | 24 |
| 08 | J75286 | Пробка масляный | 1 |
| 09 | Z328995 | Всасывающий фильтр | 1 |
| 10 | 4008329 | Магнето | 1 |
| 11 | M561210 | Гайка | 1 |
| 12 | A590412 | Шайба | 1 |
| 13 | 4023661 | Сапун | 1 |
| 14 | M200822 | Болт | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | 4014647 | Элемент масляный | 1 |
| 17 | 4024905 | Фильтр | 1 |
| 18 | M111232 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | 4040670 | Манжета | 1 |
| 21 | Z488375 | Указатель уровня | 1 |
| 22 | Z449558 | Уплотнительная шайба | 2 |
| 23 | 4042835 | Указатель | 1 |
| 24 | J75284 | Пробка масляный | 1 |
| 25 | J75210 | Пробка масляный | 1 |
| 26 | J70710 | Штуцер | 1 |
| 27 | 94-0650 | Угловой штуцер | 1 |
| 28-01 | 94-0730 | Кран | 1 |
| 28-02 | 94-4030 | Кран | 1 |
| 29 | M111628 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 31 | A810210 | Уплотнительное кольцо | 1 |
| 32 | 8005916 | Короб фильтр | 1 |
| 32,35-41 | 9014707 | Фильтр в сборе | 1 |
| 33 | M111228 | Болт | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | 4050731 | Фильтр | 1 |
| 36 | 4050733 | Клапан | 1 |
| 37 | 4050732 | Пружина | 1 |
| 38 | A810170 | Уплотнительное кольцо | 1 |
| 39 | 4049636 | Крышка | 1 |
| 40 | M111025 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
