Механизм поворота — HITACHI KH500-3

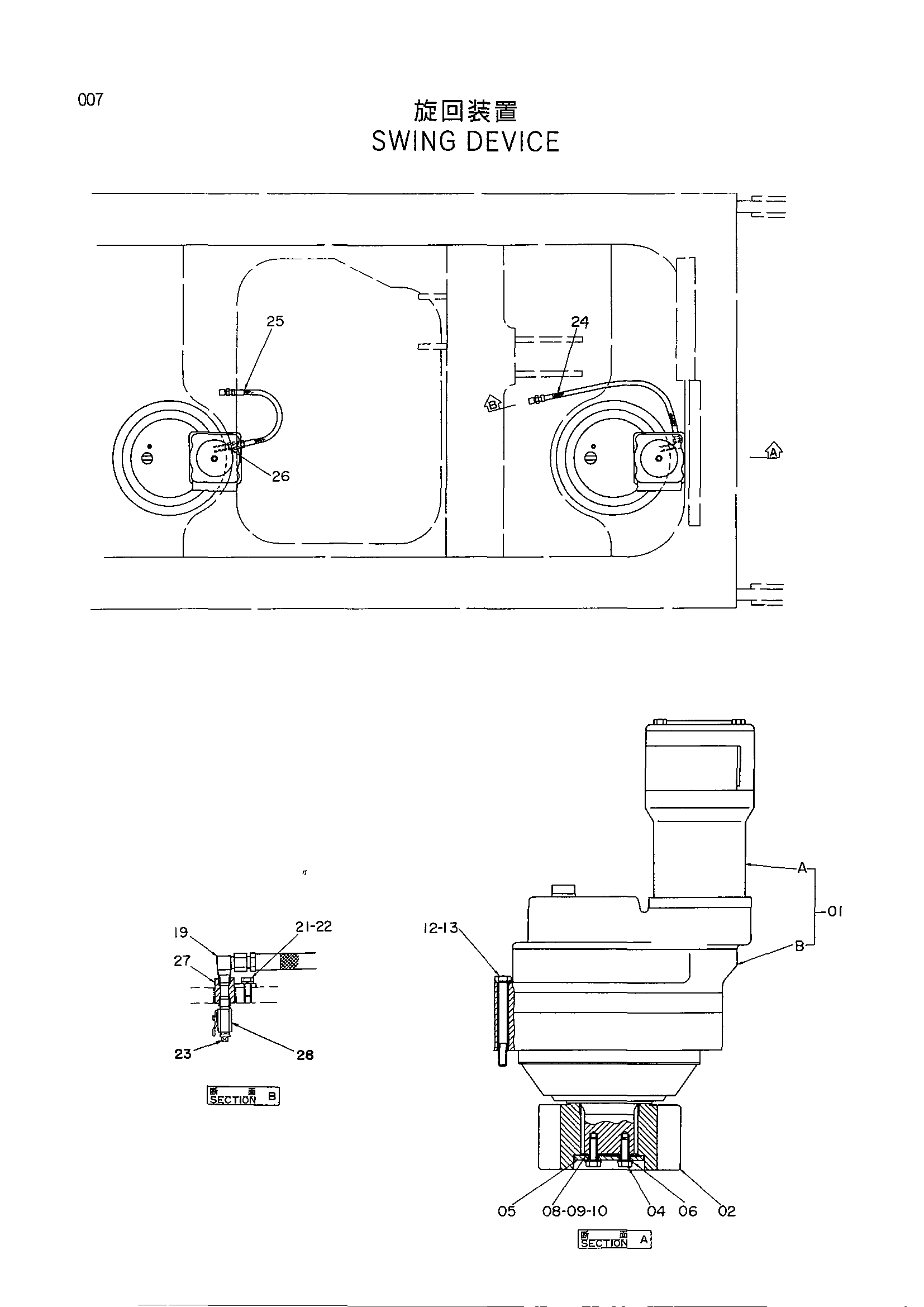

Заводская схема «Механизм поворота» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188759 | Гидромотор плунжер | 2 |
| 01A | 4167596 | Гидромотор плунжер | 1 |
| 01B | 4167595 | Трансмиссия | 1 |
| 02 | 3074718 | Ведущая шестерня | 2 |
| 04 | M111436 | Болт | 8 |
| 05 | 4100066 | Стопорная пластина | 2 |
| 06 | 4099129 | Стопорная шайба | 4 |
| 08 | 4102520 | Регулировочная шайба 0.1 | 6 |
| 09 | 4102519 | Регулировочная шайба 0.3 | 10 |
| 10 | 4134880 | Регулировочная шайба 0.5 | 2 |
| 12 | J901610 | Болт | 30 |
| 13 | A590916 | Пружинная шайба | 30 |
| 19 | 94-1403 | Угловой штуцер | 3 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | J901225 | Болт | 2 |
| 23 | 94-2024 | Пробка | 2 |
| 24 | 4054359 | Шланг | 1 |
| 25 | 4140926 | Шланг | 1 |
| 26 | 4266092 | Адаптер | 1 |
| 27 | 9741677 | Разъём | 2 |
| 28 | 4194712 | Кран | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
