Гидроцилиндр. масляный — HITACHI KH500-3

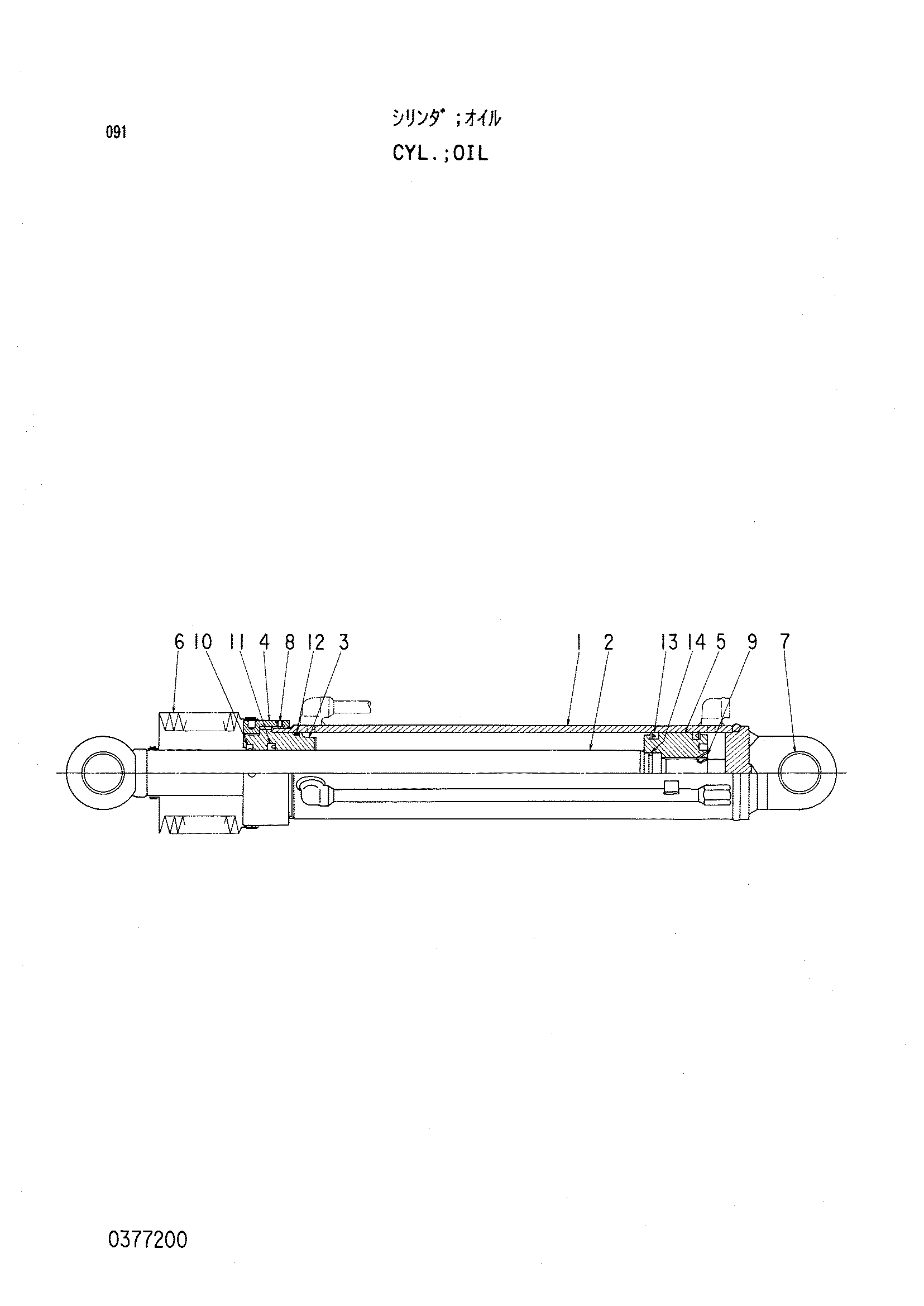

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4227332 | Гидроцилиндр. масляный | 1 | |
| 1 | 0377201 | Труба гидроцилиндра | 1 |
| 2 | 0377202 | Шток поршня | 1 |
| 3 | 0377203 | Крышка шток | 1 |
| 4 | 0218204 | Колпачок | 1 |
| 5 | 0172606 | Поршень | 1 |
| 6 | 0377204 | Крышка пыль | 1 |
| 7 | 0377205 | Втулка | 4 |
| 8 | 0377206 | Винт | 1 |
| 9 | 0377207 | Винт | 1 |
| 10 | 0377208 | Уплотнение | 1 |
| 11 | 0377209 | U-образная манжета | 1 |
| 12 | A811085 | Уплотнительное кольцо | 1 |
| 13 | 0377210 | U-образная манжета | 2 |
| 14 | 955612 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
