Гидромотор плунжер — HITACHI KH500-3

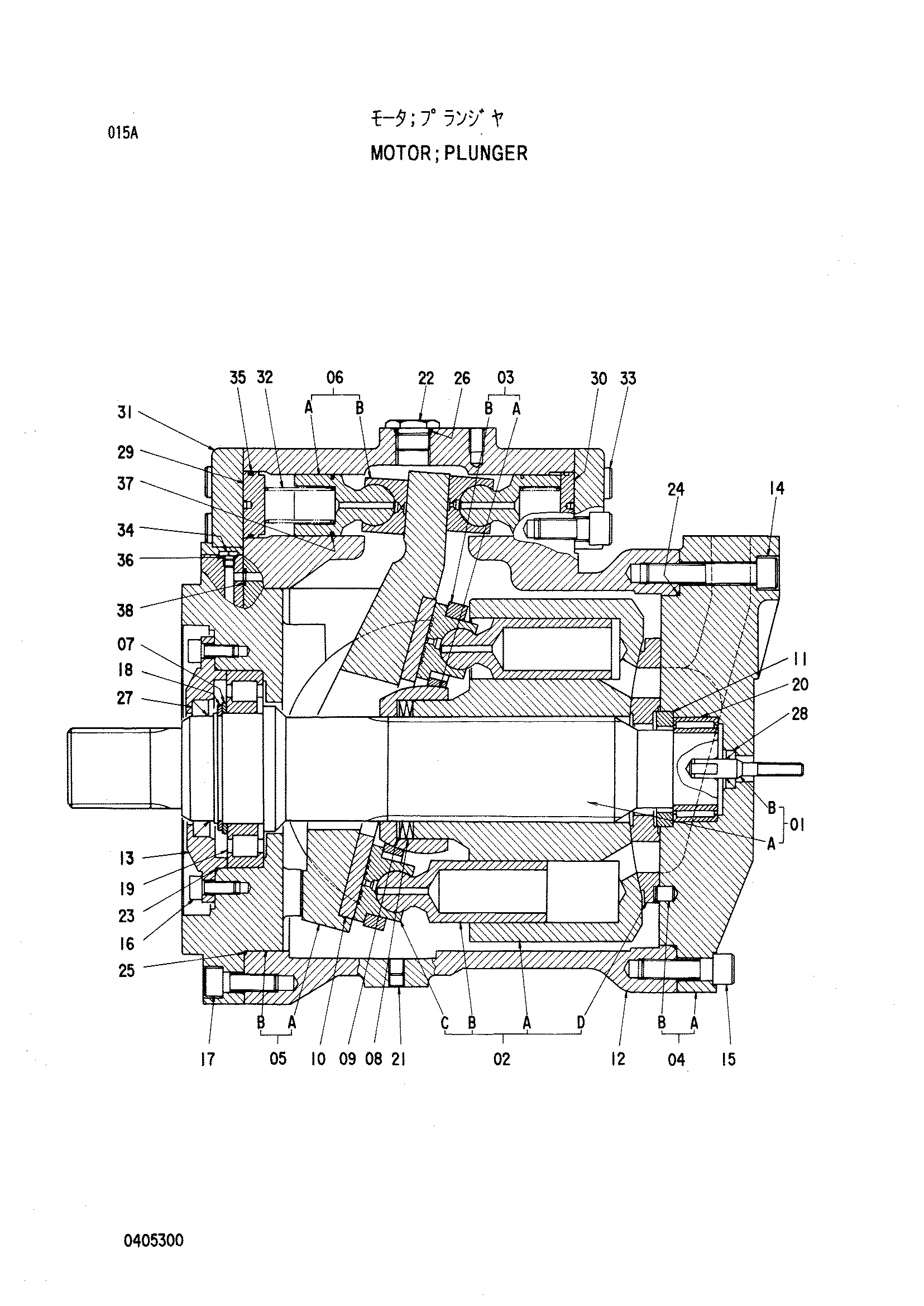

Заводская схема «Гидромотор плунжер» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4282879	Гидромотор плунжер	1
01	0405301	Вал дополнительный	1
01B	0405302	Палец	1
02	0405303	Гидроцилиндр. дополнительный	1
03	0217105	Пластина дополнительный	1
04	0405304	Крышка дополнительный	1
05	0405305	Пластина дополнительный	1
06	0405306	Поршень дополнительный	2
07	0217102	Проставка	1
08	0217106	Пружина	4
09	0217107	Регулировочная шайба	1
10	0217108	Пластина	1
11	0405307	Кольцо направляющая	1
12	0405308	Корпус	1
13	0217111	Крышка передний	1
14	0222814	Болт с внутренним шестигранником	3
15	M341656	Болт с внутренним шестигранником	9
16	M341025	Болт с внутренним шестигранником	6
17	M341440	Болт с внутренним шестигранником	14
18	991351	Стопорное кольцо	1
19	0313104	Подшипник	1
20	0313105	Подшипник	1
21	0102440	Пробка	1
22	0195165	Пробка	3
23	0217118	Уплотнительное кольцо	1
24	0217119	Уплотнительное кольцо	1
25	4261965	Уплотнительное кольцо	1
26	4506424	Уплотнительное кольцо	1
27	0217120	Сеал-оил	1
28	0405309	Сеал-оил	1
29	0405310	Ограничитель F	1
30	0405311	Ограничитель R	1
31	0405312	Крышка поршень	2
32	0405313	Пружина	2
33	M341636	Болт с внутренним шестигранником	8
34	0185107	Пробка	7
35	A811045	Уплотнительное кольцо	2
36	4506408	Уплотнительное кольцо	7
37	0222829	Опорное кольцо	2
38	4506408	Уплотнительное кольцо	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
