Боковой валк(левый) — HITACHI KH500-3

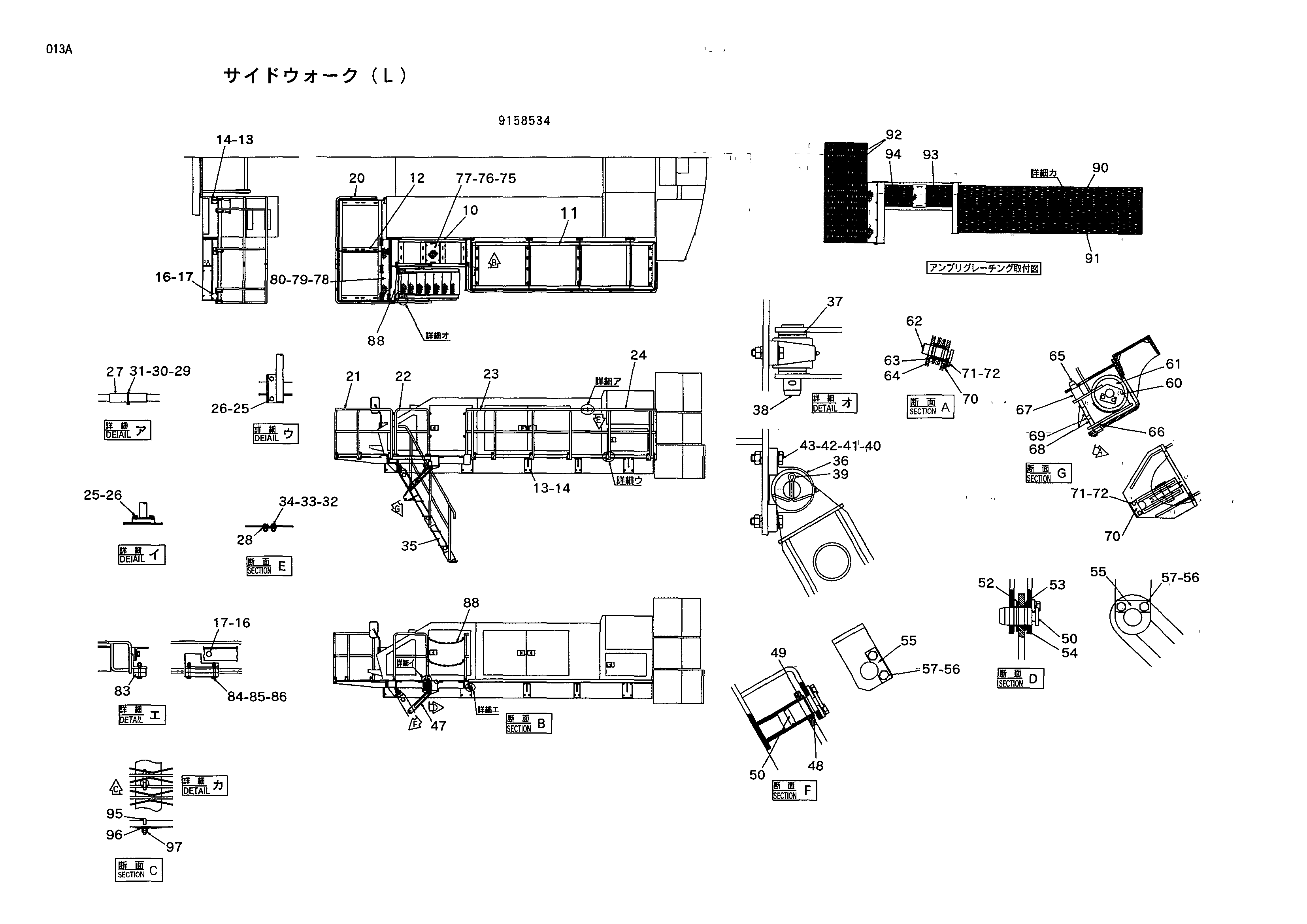

Заводская схема «Боковой валк(левый)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4380727	Седло винта	1
02	4380724	Седло винта	1
03	4380721	Седло винта	2
04	4380726	Седло винта	1
05	4380729	Седло винта	1
10	6016359	Ступень	1
11	6016347	Ступень	1
12	6016432	Ступень	1
13	4266110	Болт	28
14	A590916	Пружинная шайба	28
16	4254739	Болт	10
17	A590916	Пружинная шайба	10
20	8067877	Поручень	1
21	8067874	Поручень	1
22	8067862	Поручень	1
23	7032593	Поручень	1
24	8067855	Поручень	1
25	4350631	Болт	34
26	A590912	Пружинная шайба	34
27	4141515	Трубка	2
28	4141516	Пластина	2
29	4383210	Болт	2
30	M500605	Гайка	4
31	A590106	Плоская шайба	4
32	4350632	Болт	4
33	A590912	Пружинная шайба	4
34	J950012	Гайка	4
35	5005331	Лестница	1
36	4381157	Подшипник. блок	2
37	4381040	Проставка	4
38	4380831	Палец	2
39	A768080	Шплинт	2
40	4383206	Болт	4
41	A590114	Плоская шайба	4
42	A590914	Пружинная шайба	4
43	J950014	Гайка	4
47	4381510	Тяга	1
48	4381042	Проставка	1
49	4381168	Подшипник	1
50	4380829	Палец	2
52	4381039	Проставка	1
53	4381040	Проставка	1
54	4381166	Подшипник	1
55	X4245	Стопорная пластина	2
56	4350626	Болт	4
57	A590910	Пружинная шайба	4
60	8068380	Подвес	2
61	4382153	Канатный блок	2
62	4380833	Палец	2
63	413804	Проставка	4
64	413803	Втулка	2
65	4380838	Палец	2
66	4381044	Проставка	2
67	4381045	Проставка	2
68	4381794	Подшипник	6
69	4381795	Подшипник	2
70	X4454	Стопорная пластина	4
71	4383262	Болт	8
72	A590906	Пружинная шайба	8
75	8068094	Крышка	1
76	4351658	Болт	4
77	A590908	Пружинная шайба	4
78	3078344	Крышка	1
79	4350626	Болт	4
80	A590910	Пружинная шайба	4
83	4380843	Пластина	2
84	4383249	Болт	2
85	A590110	Плоская шайба	2
86	J950010	Гайка	4
88	4381145	Цепь	3
90	4381065	Катвалк	1
91	4381066	Катвалк	1
92	4381071	Катвалк	2
93	4381075	Катвалк	1
94	4381076	Катвалк	1
95	4346517	Крюк	36
96	J217083	Шайба	36
97	4298752	Гайка	72

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
