Гидрораспределитель — HITACHI KH500-3

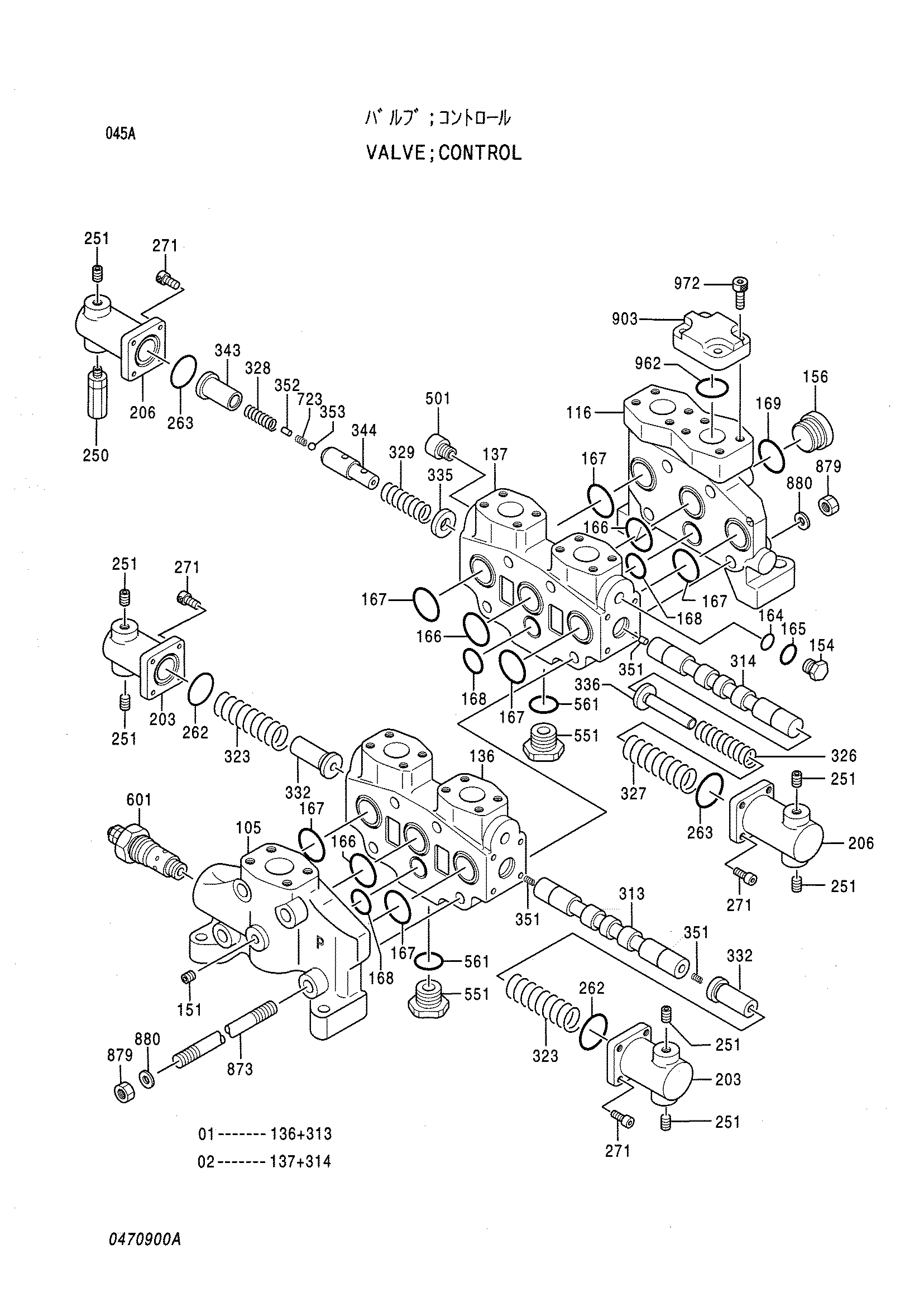

Заводская схема «Гидрораспределитель» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219217 | Гидрораспределитель | 1 | |
| 01 | 0470901 | Клапан секция | 1 |
| 02 | 0470902 | Клапан секция | 1 |
| 105 | 0470903 | Енд-сектион | 1 |
| 116 | 0470904 | Енд-сектион | 1 |
| 151 | 0102440 | Пробка | 1 |
| 154 | 0303604 | Пробка | 1 |
| 156 | 0229304 | Пробка | 1 |
| 164 | 4506416 | Уплотнительное кольцо | 1 |
| 165 | 4509181 | Уплотнительное кольцо | 1 |
| 166 | 970860 | Уплотнительное кольцо | 3 |
| 167 | 970860 | Уплотнительное кольцо | 6 |
| 168 | 4509182 | Уплотнительное кольцо | 3 |
| 169 | 984614 | Уплотнительное кольцо | 1 |
| 203 | 0470905 | Крышка концевой | 2 |
| 206 | 0470906 | Крышка концевой | 2 |
| 250 | 0470907 | Соединение | 1 |
| 251 | 0102440 | Пробка | 7 |
| 262 | A811035 | Уплотнительное кольцо | 2 |
| 263 | A811040 | Уплотнительное кольцо | 2 |
| 271 | 0173608 | Болт с внутренним шестигранником | 16 |
| 323 | 0470908 | Пружина | 2 |
| 326 | 0470909 | Пружина | 1 |
| 327 | 0470910 | Пружина | 1 |
| 328 | 0272505 | Пружина | 1 |
| 329 | 0470813 | Пружина | 1 |
| 332 | 0470911 | Седло пружины | 2 |
| 335 | 0272510 | Седло пружины | 1 |
| 336 | 0470815 | Седло пружины | 1 |
| 343 | 0470816 | Втулка | 1 |
| 344 | 0470817 | Шток | 1 |
| 351 | 94-2010 | Пробка | 3 |
| 352 | 0272513 | Тарельчатый клапан | 1 |
| 353 | 0185206 | Шарик | 1 |
| 501 | 0229307 | Обратный клапан | 1 |
| 551 | 0470912 | Колпачок | 2 |
| 561 | 4506430 | Уплотнительное кольцо | 2 |
| 601 | 0470819 | Предохранительный клапан | 1 |
| 723 | 0470820 | Пружина | 1 |
| 873 | 0470913 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | A590916 | Пружинная шайба | 8 |
| 903 | 0470914 | Фланец | 1 |
| 962 | A811040 | Уплотнительное кольцо | 1 |
| 972 | M341232 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
