Боковой валк(правый) — HITACHI KH500-3

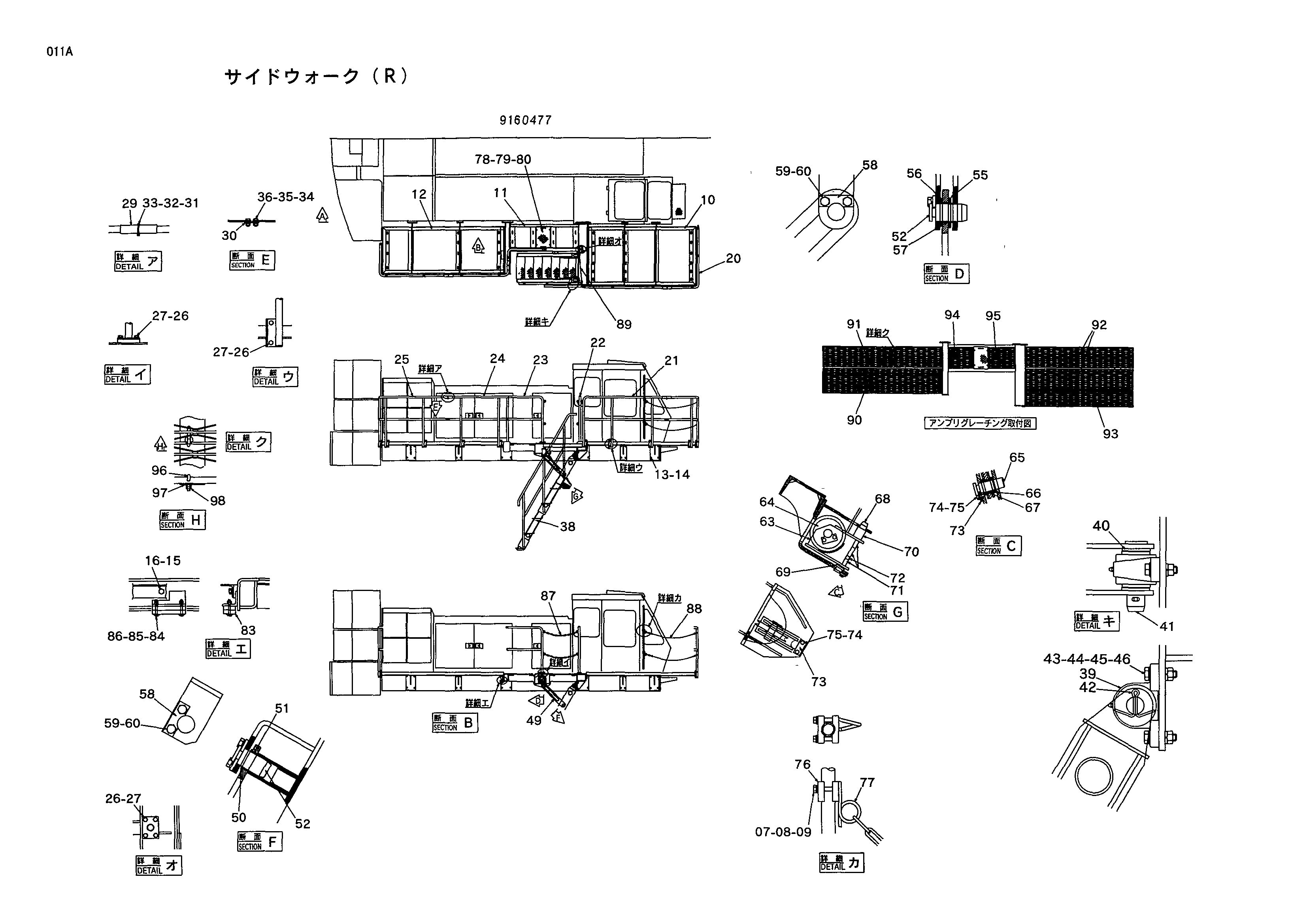

Заводская схема «Боковой валк(правый)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4381080	Ступень	1
01	4380831	Палец	4
02	4380838	Палец	4
03	4380829	Палец	2
04	4001834	Палец кольцо	4
07	X4454	Стопорная пластина	8
08	X4245	Стопорная пластина	4
09	4381795	Подшипник	4
10	4381794	Подшипник	12
11	413804	Проставка	8
12	413803	Втулка	4
13	4209294	Резиновая втулка	6
14	A590916	Пружинная шайба	24
15	4254739	Болт	12
16	4381157	Подшипник. блок	4
17	4381166	Подшипник	2
18	4381168	Подшипник	2
20	4381404	Канат провод	2
21	4381153	Серьга	2
22	4381152	Тхимбле	2
23	4381171	Зажим провод	6
24	4195689	Седло винта	20
25	8067777	Поручень	1
26	4381145	Цепь	2
27	4381146	Цепь	2
28	4381147	Цепь	2
29	4141515	Трубка	3
30	4141516	Пластина	3
31	4381084	Катвалк	1
32	M500605	Гайка	6
33	4381110	Болт	1
34	4381106	Гайка	1
35	4201441	Хомут	2
36	9745213	Крюк	2
37	4380843	Пластина	4
38	5005325	Лестница	1
39	4381157	Подшипник. блок	2
40	J217083	Шайба	74
41	A590114	Плоская шайба	8
42	A590910	Пружинная шайба	20
43	A590912	Пружинная шайба	64
44	A590914	Пружинная шайба	8
45	A590916	Пружинная шайба	74
46	4190276	Зажим	10
47	4190282	Зажим	5
48	4190273	Зажим	5
49	4190261	Зажим	10
50	413802	Канатный блок	4
51	4381168	Подшипник	1
52	4380829	Палец	2
55	4381039	Проставка	1
56	4381040	Проставка	1
57	4381166	Подшипник	1
58	X4245	Стопорная пластина	2
59	4350626	Болт	4
60	A590910	Пружинная шайба	4
63	8068380	Подвес	2
64	4382153	Канатный блок	2
65	4380833	Палец	2
66	413804	Проставка	4
67	413803	Втулка	2
68	4380838	Палец	2
69	4381044	Проставка	2
70	4381045	Проставка	2
71	4381794	Подшипник	6
72	4381795	Подшипник	2
73	X4454	Стопорная пластина	4
74	4383262	Болт	8
75	A590906	Пружинная шайба	8
76	4201441	Хомут	2
77	9745213	Крюк	2
78	8068094	Крышка	1
79	4351658	Болт	4
80	A590908	Пружинная шайба	4
83	4380843	Пластина	2
84	4383249	Болт	2
85	A590110	Плоская шайба	2
86	J950010	Гайка	4
87	4381146	Цепь	2
88	4381147	Цепь	2
89	4381141	Цепь	1
90	4381067	Катвалк	1
91	4381069	Катвалк	1
92	4381072	Катвалк	2
93	4381074	Катвалк	1
94	4381075	Катвалк	1
95	4381076	Катвалк	1
96	4346517	Крюк	38
97	J217083	Шайба	38
98	4298752	Гайка	76

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
