Стрела подъёмный механизм трубопроводы — HITACHI KH500-3

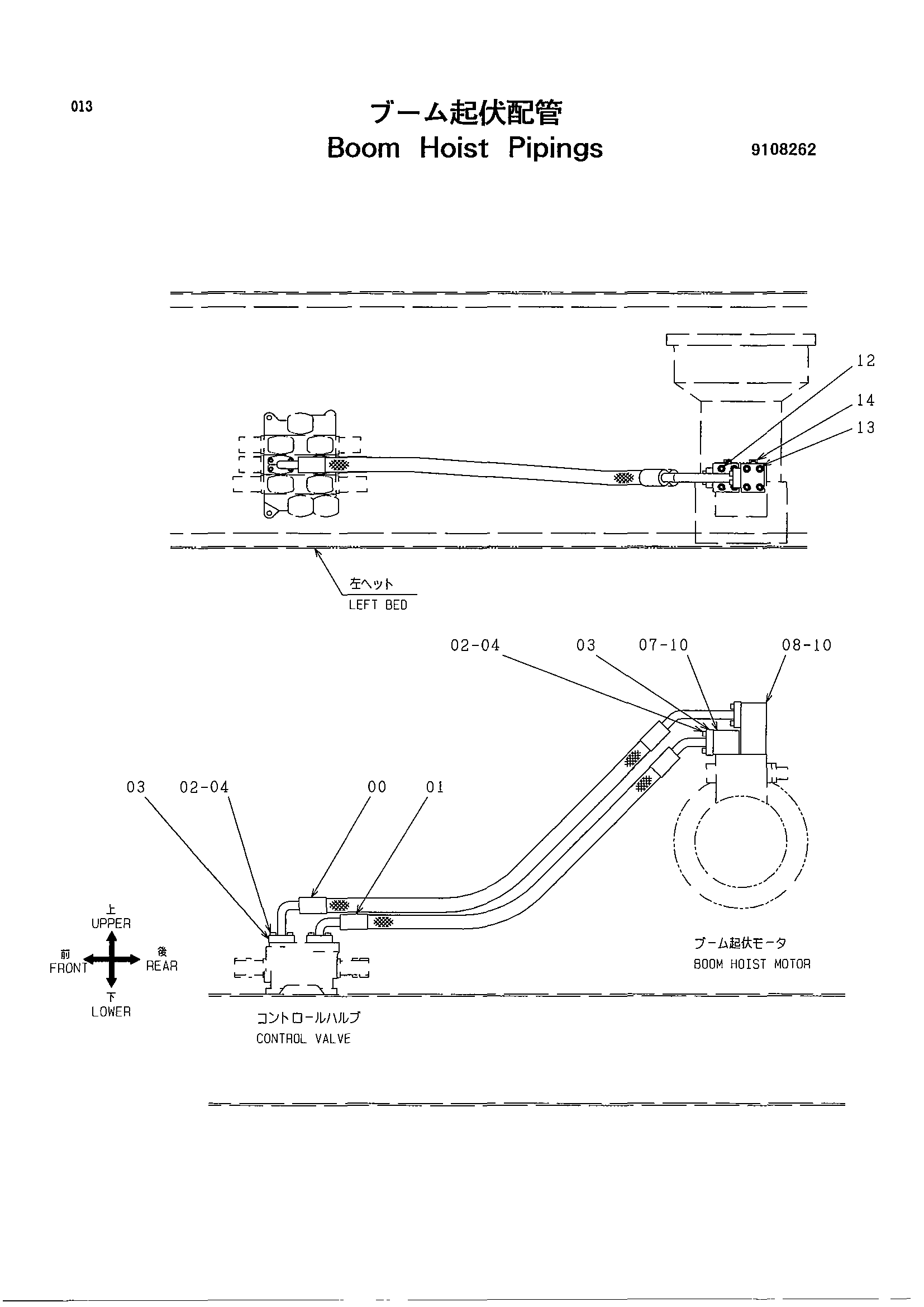

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4288793 | Шланг | 1 |
| 01 | 4288792 | Шланг | 1 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | 962453 | Разъёмный фланец | 8 |
| 04 | M341032 | Болт с внутренним шестигранником | 16 |
| 07 | 4278039 | Фланец | 1 |
| 08 | 3057671 | Фланец | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 12 | M351271 | Болт с внутренним шестигранником | 4 |
| 13 | M351204 | Болт с внутренним шестигранником | 4 |
| 14 | 447483 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
