Пилотный трубопроводы (6-2) — HITACHI KH500-3

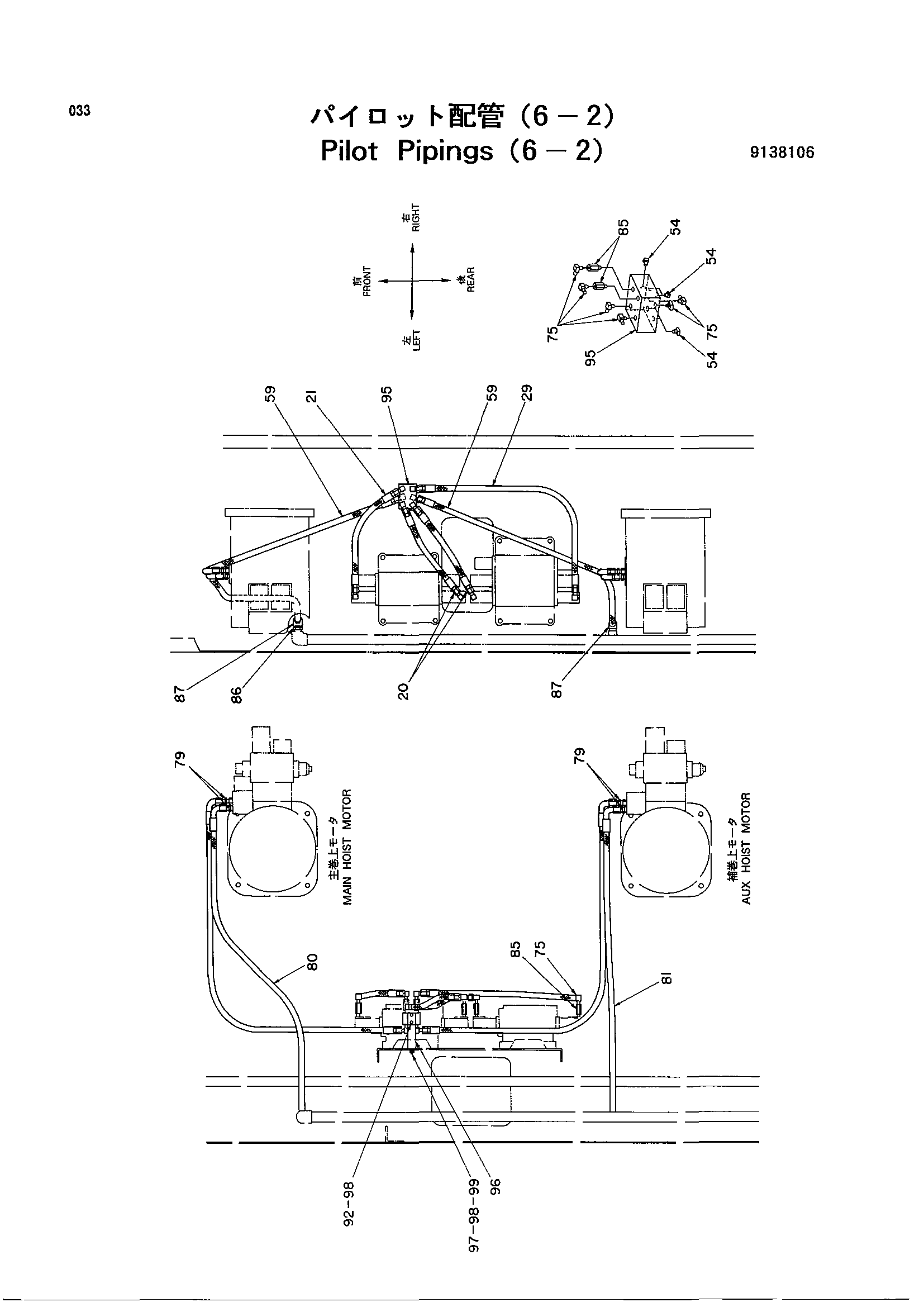

Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4124815 | Нейлоновый шланг | 2 |
| 21 | 4124806 | Нейлоновый шланг | 1 |
| 29 | 4125572 | Нейлоновый шланг | 1 |
| 54 | 446536 | Пробка | 5 |
| 59 | 4197716 | Шланг | 2 |
| 75 | 4118999 | Угловой штуцер | 10 |
| 79 | 4160641 | Адаптер | 4 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4187393 | Шланг | 1 |
| 81 | 4193841 | Шланг | 1 |
| 85 | 485382 | Адаптер | 6 |
| 86 | 94-1609 | Втулка | 1 |
| 87 | 94-1502 | Угловой штуцер | 2 |
| 92 | J901020 | Болт | 2 |
| 95 | 4154724 | Челночный клапан | 1 |
| 96 | 4251079 | Кронштейн | 1 |
| 97 | J901025 | Болт | 2 |
| 98 | A590910 | Пружинная шайба | 4 |
| 99 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
