Пилотный трубопроводы (3) — HITACHI KH500-3

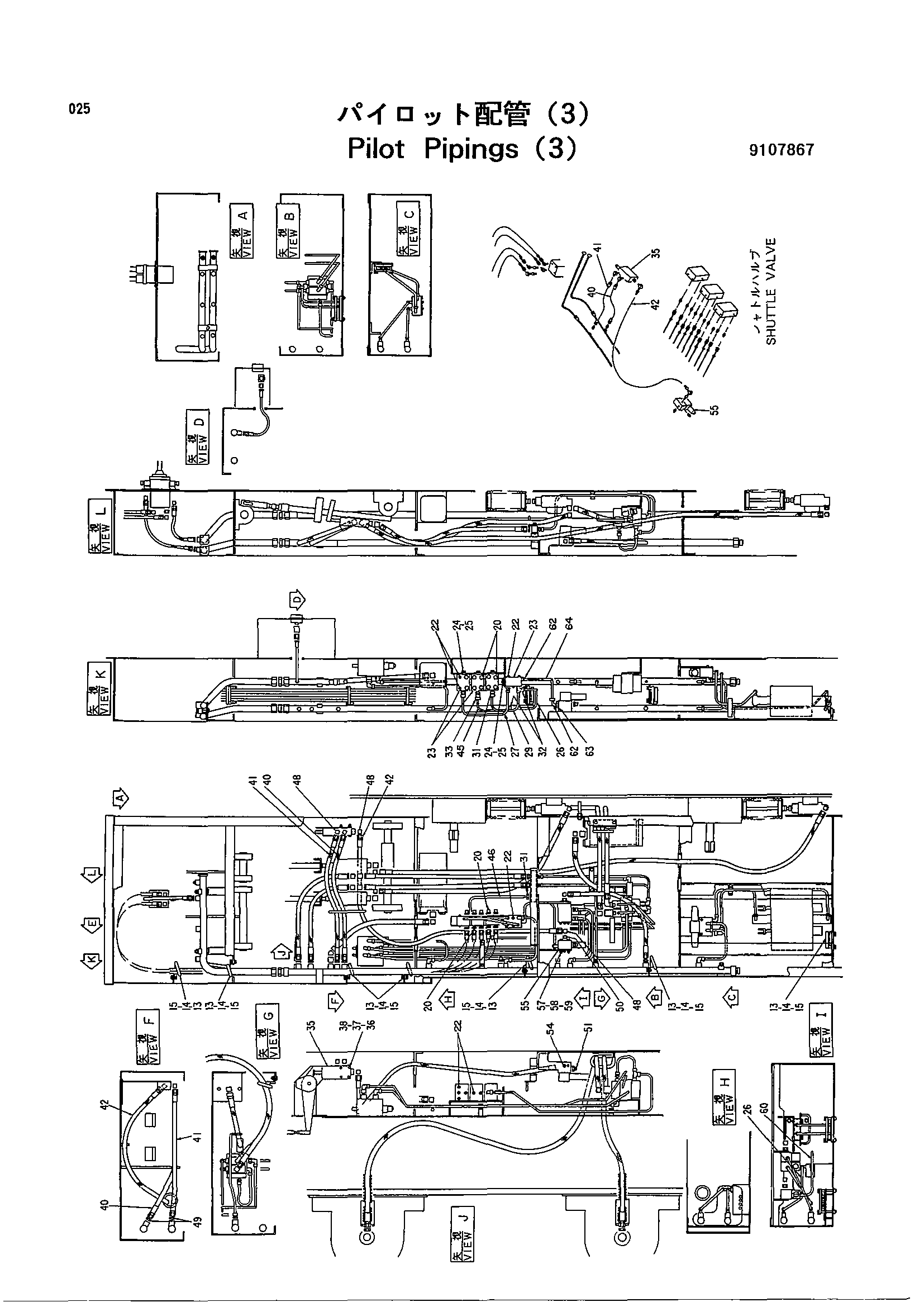

Заводская схема «Пилотный трубопроводы (3)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 8029454 | Опора | 7 |
| 14 | J901020 | Болт | 14 |
| 15 | A590910 | Пружинная шайба | 14 |
| 20 | 4144089 | Адаптер | 20 |
| 22 | 446536 | Пробка | 14 |
| 23 | 4154724 | Челночный клапан | 4 |
| 24 | J901020 | Болт | 8 |
| 25 | A590910 | Пружинная шайба | 8 |
| 26 | 4193639 | Трубка | 1 |
| 27 | 4156950 | Трубка | 1 |
| 29 | 4225909 | Трубка | 1 |
| 31 | 4130170 | Штуцер трубки | 6 |
| 32 | 4130176 | Штуцер трубки | 2 |
| 33 | 4130188 | Штуцер трубки | 1 |
| 35 | 4155361 | Пилотный клапан | 1 |
| 36 | J900860 | Болт | 4 |
| 37 | M500807 | Гайка | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 40 | 4158049 | Шланг | 1 |
| 41 | 4055161 | Шланг | 1 |
| 42 | 4054367 | Шланг | 1 |
| 44 | 4055311 | Ленточный зажим | 3 |
| 45 | 4249530 | Трубка | 1 |
| 46 | 4265409 | Трубка | 1 |
| 48 | 94-1402 | Угловой штуцер | 4 |
| 49 | 94-1302 | Адаптер | 2 |
| 50 | 4184799 | Адаптер | 1 |
| 51 | 4144089 | Адаптер | 1 |
| 54 | 447483 | Пробка | 1 |
| 55 | 4155364 | Электромагнитный клапан | 1 |
| 57 | J900870 | Болт | 2 |
| 58 | M500807 | Гайка | 2 |
| 59 | A590908 | Пружинная шайба | 2 |
| 62 | 4130176 | Штуцер трубки | 2 |
| 63 | 4015427 | Адаптер | 1 |
| 64 | 4285610 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
