Тормоз (третий) — HITACHI KH500-3

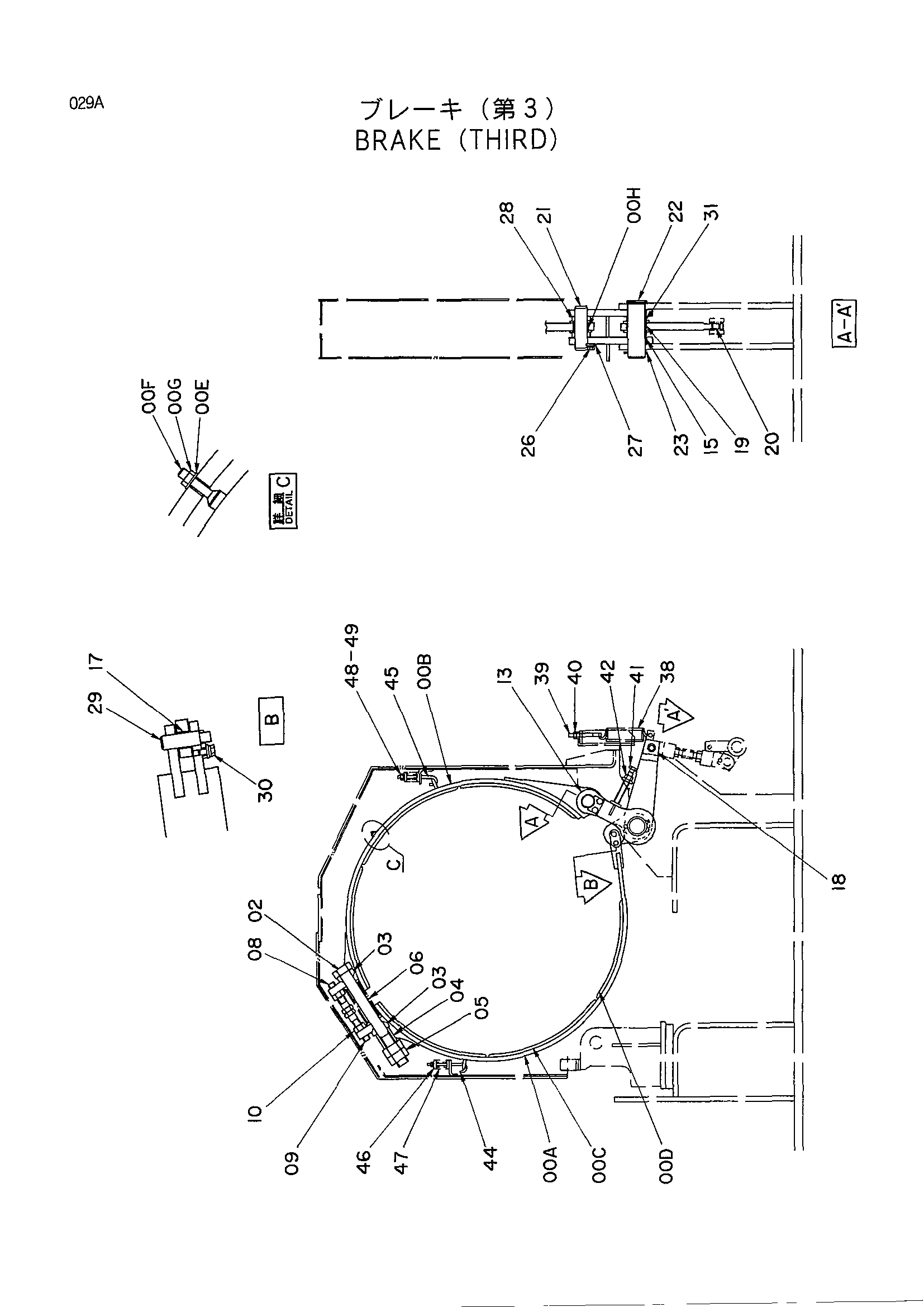

Заводская схема «Тормоз (третий)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9148089 | Тормоз лента в сборе | 1 |
| 00A | 7029339 | Лента ливе | 1 |
| 00B | 7029338 | Лента деад | 1 |
| 00C | 4343175 | Накладка | 5 |
| 00D | 4343176 | Накладка | 1 |
| 00E | A590906 | Пружинная шайба | 56 |
| 00F | M480630 | Винт | 56 |
| 00G | M500605 | Гайка | 56 |
| 00H | 4142235 | Втулка | 1 |
| 02 | J833028 | Болт | 1 |
| 03 | 4339082 | Сиденье | 2 |
| 04 | 4339080 | Проставка | 1 |
| 05 | J953030 | Гайка | 2 |
| 06 | 4339092 | Пружина | 1 |
| 08 | 4024204 | Болт | 1 |
| 09 | 4024205 | Болт | 1 |
| 10 | J953024 | Гайка | 2 |
| 13 | 8061109 | Тяга | 1 |
| 15 | 4341839 | Втулка | 2 |
| 17 | 4312540 | Втулка | 1 |
| 18 | 9743599 | Рычаг | 1 |
| 19 | 4312542 | Втулка | 1 |
| 20 | 4142241 | Втулка | 1 |
| 21 | 4341886 | Палец | 1 |
| 22 | 4341540 | Палец | 1 |
| 23 | A768080 | Шплинт | 1 |
| 26 | J011030 | Болт с шайбой | 2 |
| 27 | 4339088 | Стопорная пластина | 1 |
| 28 | 4294932 | Проставка | 2 |
| 29 | 9743604 | Палец | 1 |
| 30 | J021225 | Болт с шайбой | 1 |
| 31 | 4339070 | Проставка | 2 |
| 38 | 425562 | Пружина | 1 |
| 39 | 4142240 | Шток | 1 |
| 40 | J950012 | Гайка | 2 |
| 41 | M261602 | Болт | 1 |
| 42 | J951016 | Гайка | 1 |
| 44 | 4341862 | Шток | 1 |
| 45 | 4080919 | Шток | 1 |
| 46 | 411108 | Седло пружины | 4 |
| 47 | 4319988 | Пружина | 2 |
| 48 | A590108 | Плоская шайба | 2 |
| 49 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
