Стойка левый — HITACHI KH500-3

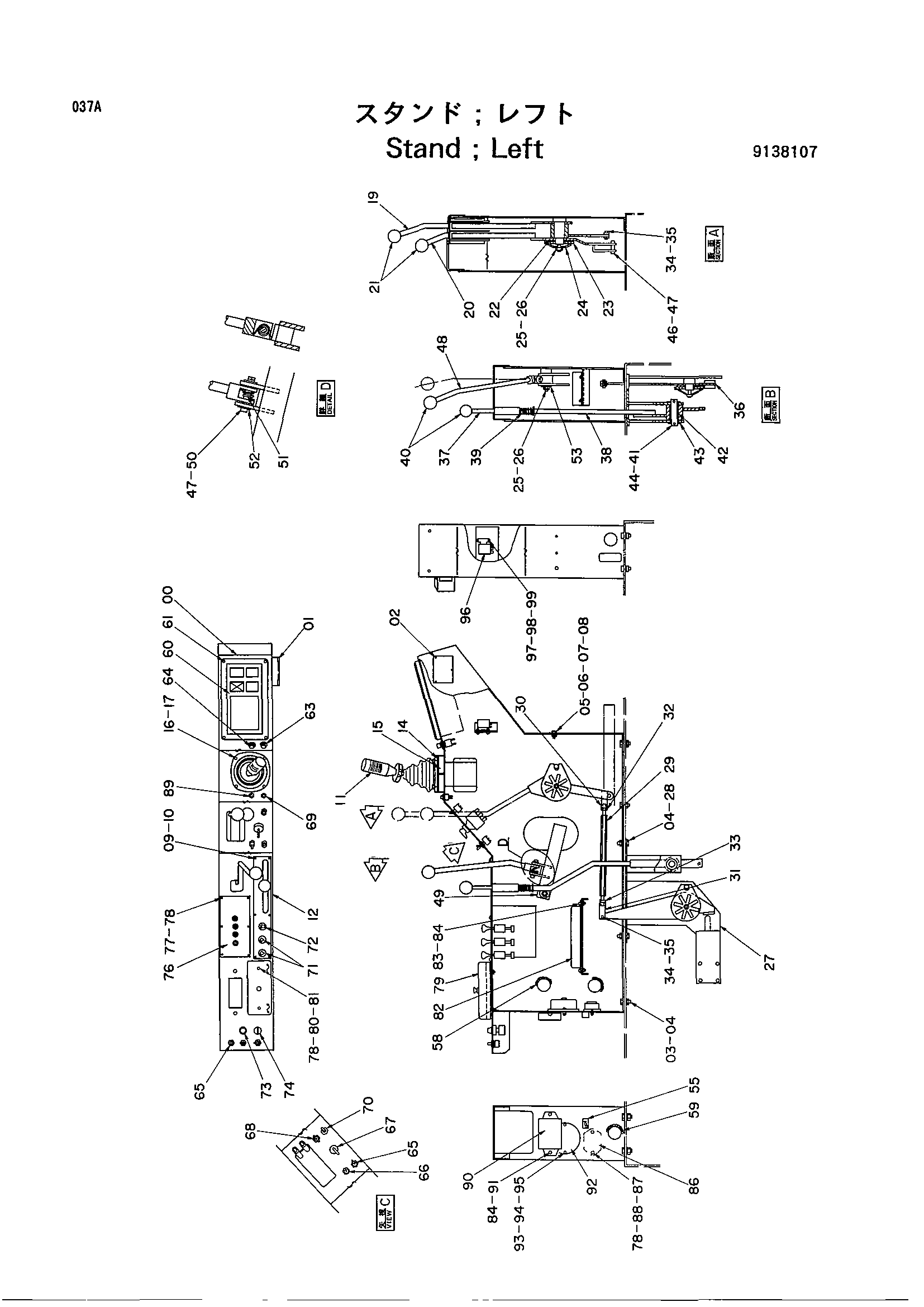

Заводская схема «Стойка левый» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7025199	Стойка	1
01	3014211	Асхтрай	1
02	M470406	Винт	3
03	J901020	Болт	6
04	A590910	Пружинная шайба	10
05	J900616	Болт	1
06	A590906	Пружинная шайба	1
07	A590106	Плоская шайба	1
08	M500605	Гайка	1
09	J850410	Винт	6
10	A590904	Пружинная шайба	6
11	4315433	Пилотный клапан	1
12	4210933	Крышка	1
14	4177186	Пластина резиновый	1
15	4176777	Проставка	1
16	M340636	Болт с внутренним шестигранником	4
17	A590906	Пружинная шайба	4
19	8039506	Рычаг	1
20	8039507	Рычаг	1
21	4117705	Рукоятка	2
22	428770	Дисковый	2
23	4053155	Пластина	2
24	48569	Пружина флусх	2
25	M531008	Корончатая гайка	3
26	A762025	Шплинт	3
27	8035792	Кронштейн	1
28	J901025	Болт	4
29	4189935	Шток	1
30	M990844	Концевой вилка	1
31	M980844	Концевой вилка	1
32	M580008	Гайка (левый)	1
33	M500807	Гайка	1
34	A740821	Палец	2
35	A762013	Шплинт	2
36	9728385	Рычаг	1
37	4207738	Рычаг	1
38	8039482	Рычаг	1
39	4189934	Пружина	1
40	499845	Рукоятка	2
41	4053587	Палец	1
42	4075781	Втулка	3
43	A590120	Плоская шайба	2
44	A764036	Шплинт	2
46	445333	Палец	1
47	A762520	Шплинт	4
48	8039483	Рычаг	1
49	9728386	Рычаг	1
50	499844	Палец	1
51	4027447	Пружина	1
52	A590110	Плоская шайба	2
53	J217083	Шайба	1
55	4237914	Зуммер	1
58	4286878	Защитный кожух	2
59	4190000	Защитный кожух	1
60	4142229	Панель указатель	1
61	J660620	Винт	4
63	4142230	Выключатель пусхбут.	1
64	4129271	Выключатель пусхбут.	1
65	4155590	Выключатель	4
66	4190433	Выключатель	1
67	4186743	Замок зажигания	1
67A	4187757	Шпонка запуск	1
68	D910776	Фонарь пилотный	1
69	4165911	Фонарь пилотный	1
70	4269582	Выключатель	1
71	4009556	Выключатель	2
72	4110106	Выключатель	1
73	4184395	Лигхтер	1
74	4110100	Выключатель поворотный	1
76	9124762	Контроллер	1
77	J850410	Винт	6
78	J251004	Пружинная шайба	10
79	4189447	Короб предохранитель	1
79A	4129484	Предохранитель	4
79B	4177709	Предохранитель	3
79C	4127781	Предохранитель	6
79D	4286118	Предохранитель	2
80	M430430	Винт	2
81	A590104	Плоская шайба	2
82	4129244	Блок управление	1
83	J850610	Винт	4
84	A590906	Пружинная шайба	6
86	950703	Зуммер	1
87	M430413	Винт	2
88	M500403	Гайка	2
89	4177142	Фонарь пилотный	1
90	4185885	Реле	1
91	M430620	Винт	2
92	947457	Белл	1
93	J850310	Винт	4
94	M500303	Гайка	4
95	A590903	Пружинная шайба	4
96	4038459	Реле хоурметер	1
97	M430516	Винт	2
98	A590905	Пружинная шайба	2
99	M500504	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
