Регулятор — HITACHI KH500-3

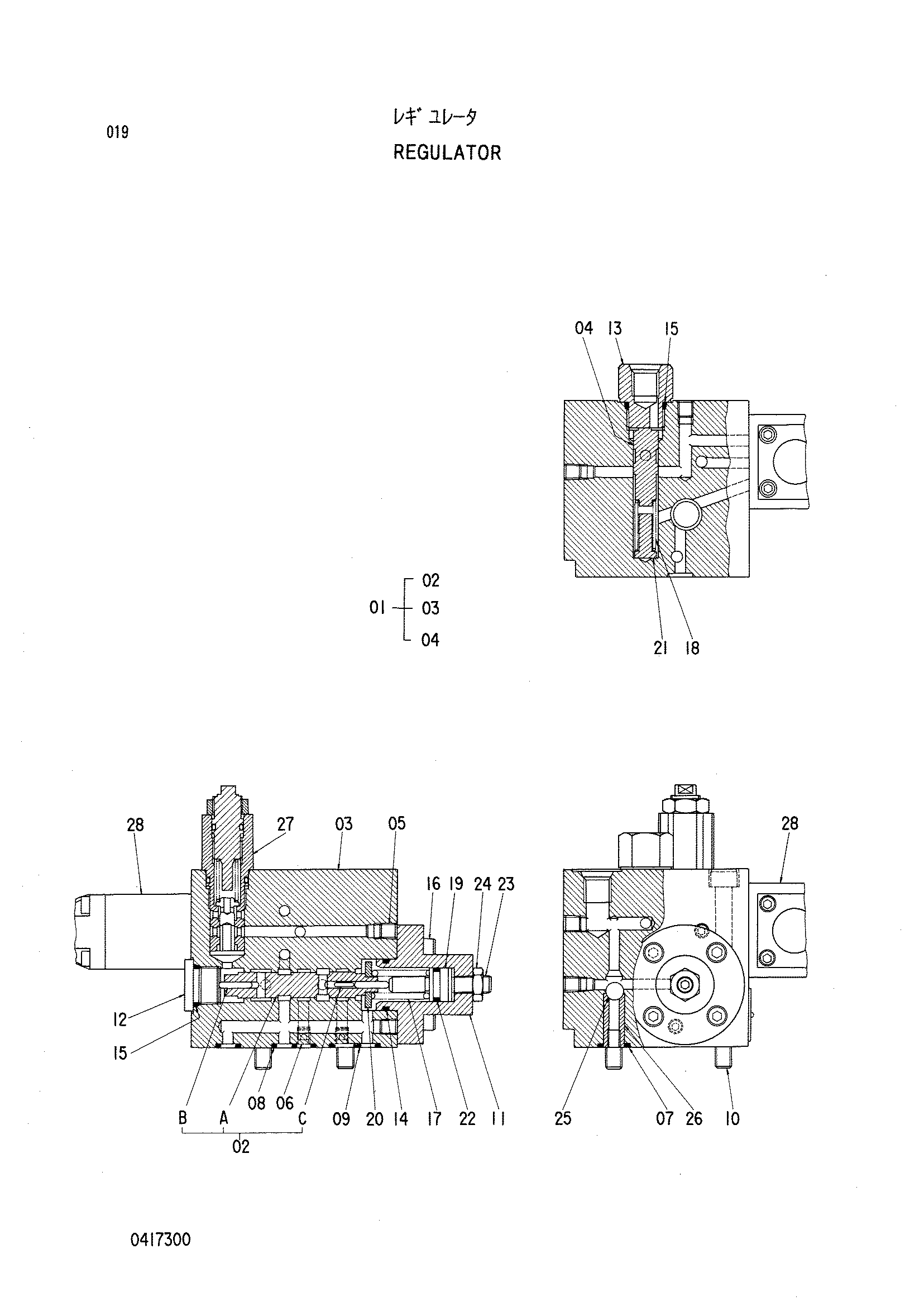

Заводская схема «Регулятор» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4282877 | Регулятор | 1 | |
| 01 | 0417301 | Корпус дополнительный | 1 |
| 02 | 0417302 | Золотник дополнительный | 1 |
| 05 | 0175235 | Пробка | 9 |
| 06 | 0417303 | Тхроттле | 2 |
| 07 | 0417304 | Уплотнительное кольцо | 1 |
| 08 | 0417305 | Уплотнительное кольцо | 7 |
| 09 | 0134440 | Уплотнительное кольцо | 1 |
| 10 | 0150810 | Болт с внутренним шестигранником | 4 |
| 11 | 0417306 | Крышка | 1 |
| 12 | 0417307 | Пробка | 1 |
| 13 | 0417308 | Пробка | 1 |
| 14 | 0339840 | Уплотнительное кольцо | 1 |
| 15 | 0125433 | Уплотнительное кольцо | 2 |
| 16 | 0195127 | Болт с внутренним шестигранником | 4 |
| 17 | 0417309 | Пружина | 1 |
| 18 | 0417310 | Пружина | 1 |
| 19 | 0417311 | Думпер | 1 |
| 20 | 0417312 | Шайба | 1 |
| 21 | 0417313 | Думпер | 1 |
| 22 | 0417304 | Уплотнительное кольцо | 1 |
| 23 | 0417314 | Установочный винт | 1 |
| 24 | 0124811 | Гайка | 1 |
| 25 | 0103528 | Шарик | 1 |
| 26 | 0417315 | Сиденье | 1 |
| 27 | 0417316 | Предохранительный клапан | 1 |
| 28 | 0417317 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
