Слип кольцо — HITACHI KH500-3

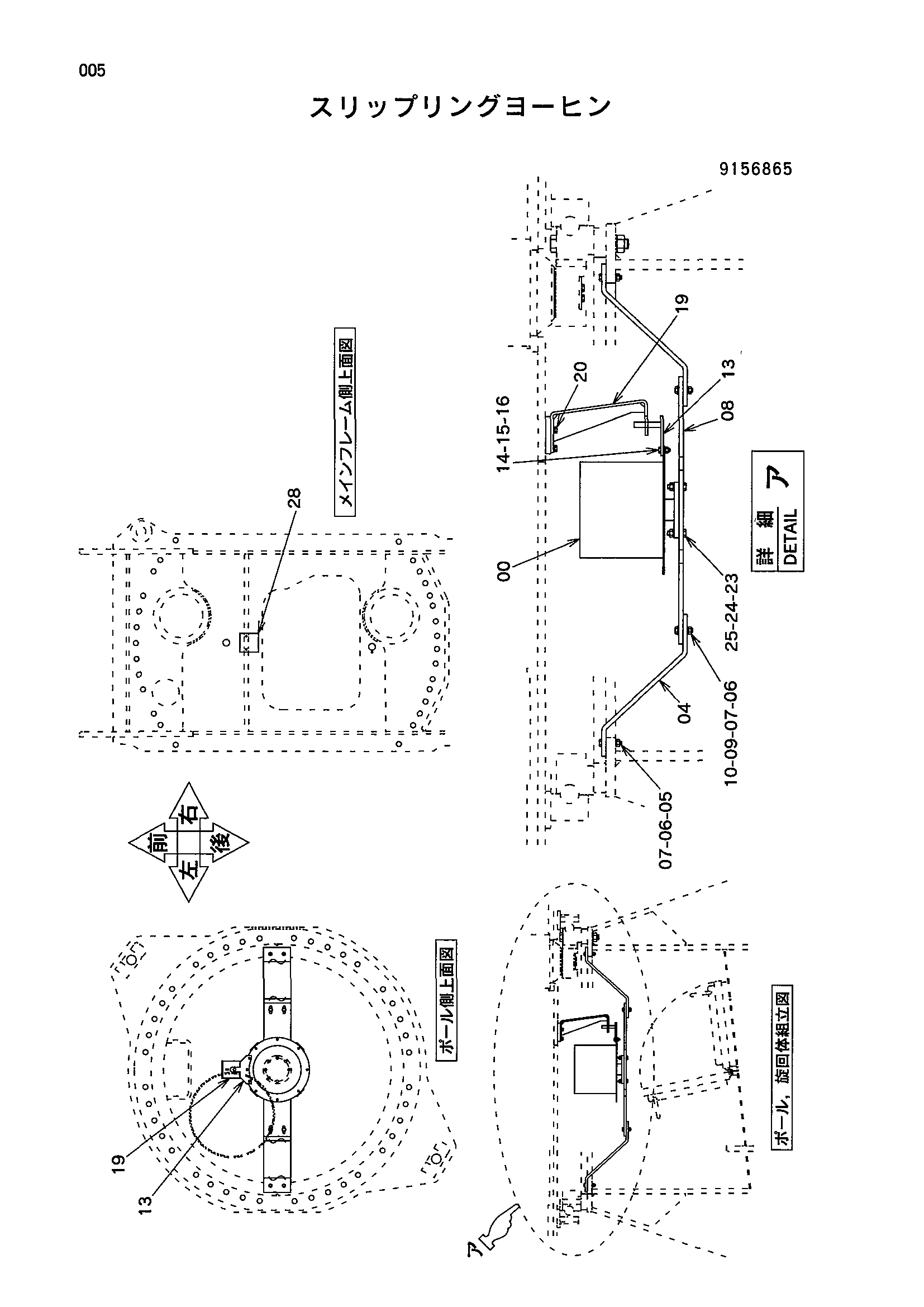

Заводская схема «Слип кольцо» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377883 | Кольцо слип | 1 |
| 04 | 4379152 | Кронштейн | 2 |
| 05 | J901475 | Болт | 4 |
| 06 | A590914 | Пружинная шайба | 8 |
| 07 | J950014 | Гайка | 8 |
| 08 | 4379151 | Кронштейн | 1 |
| 09 | J901455 | Болт | 4 |
| 10 | A590114 | Плоская шайба | 4 |
| 13 | 9747666 | Кронштейн | 1 |
| 14 | J901235 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | J950012 | Гайка | 2 |
| 19 | 8067823 | Кронштейн | 1 |
| 20 | J011230 | Болт с шайбой | 4 |
| 23 | J901660 | Болт | 8 |
| 24 | A590916 | Пружинная шайба | 8 |
| 25 | J950016 | Гайка | 8 |
| 28 | 4379264 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
