Управление короб — HITACHI KH500-3

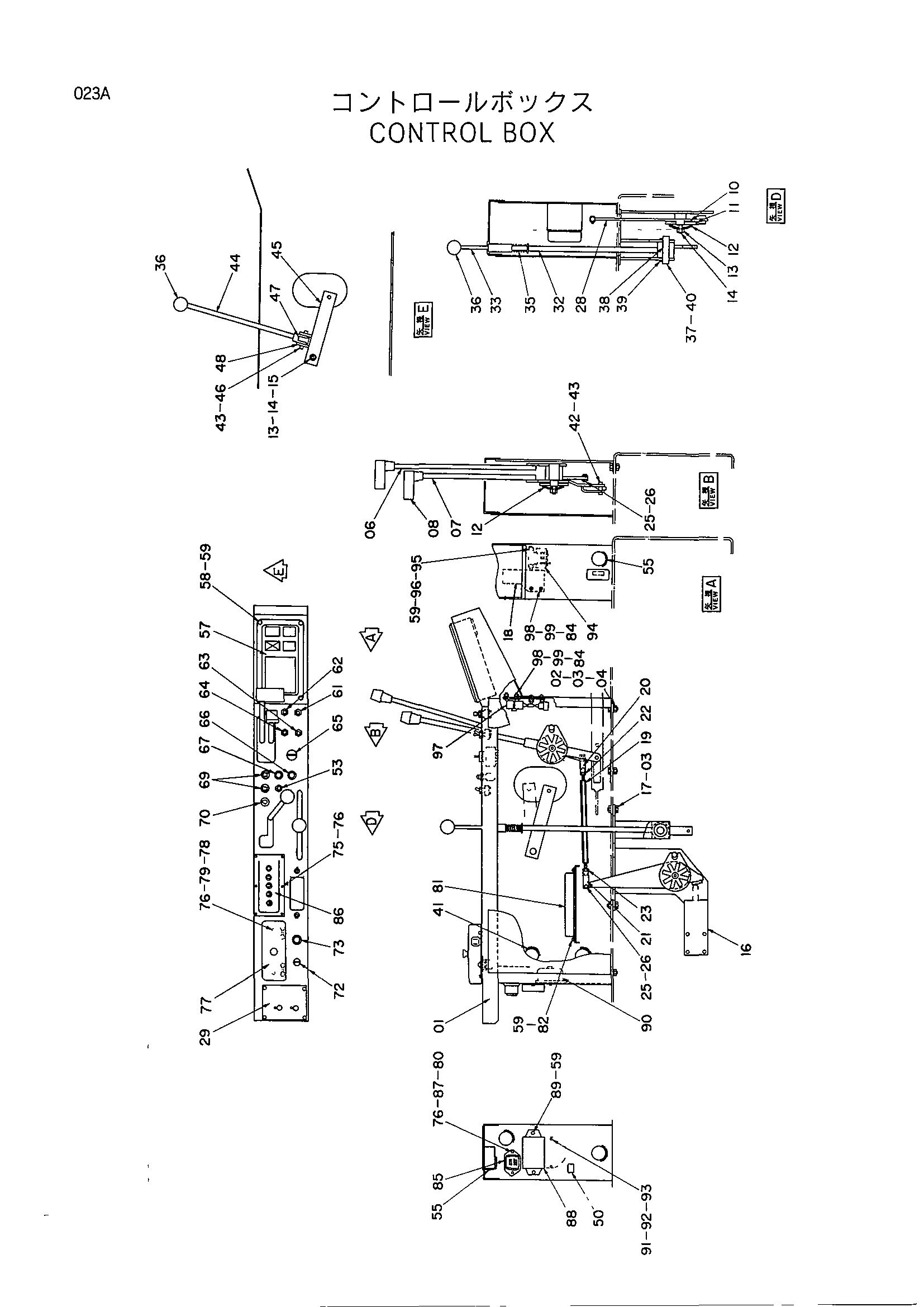

Заводская схема «Управление короб» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7027988	Измеритель боад	1
02	J901020	Болт	6
03	A590910	Пружинная шайба	10
04	J950010	Гайка	6
06	8035793	Рычаг	1
07	8035794	Рычаг	1
08	4122423	Рукоятка	2
10	428770	Дисковый	2
11	4053155	Пластина	2
12	48569	Пружина флусх	4
13	M531008	Корончатая гайка	3
14	A762025	Шплинт	3
15	J217083	Шайба	1
16	8035792	Кронштейн	1
17	J901025	Болт	4
18	4333894	Пластина	1
19	4189935	Шток	1
20	M990844	Концевой вилка	1
21	M980844	Концевой вилка	1
22	M580008	Гайка (левый)	1
23	M500807	Гайка	1
25	A740821	Палец	2
26	A762013	Шплинт	2
28	9725474	Рычаг	1
29	3070868	Информационная табличка	1
32	9741661	Рычаг	1
33	4189937	Рычаг	1
35	4189934	Пружина	1
36	499845	Рукоятка	2
37	4053587	Палец	1
38	4075781	Втулка	2
39	A590120	Плоская шайба	2
40	A764036	Шплинт	2
41	4286878	Защитный кожух	2
42	445333	Палец	1
43	A762520	Шплинт	4
44	9725476	Рычаг	1
45	9725477	Рычаг	1
46	499844	Палец	1
47	4027447	Пружина	1
48	A590110	Плоская шайба	3
50	4237914	Зуммер	1
53	4269582	Выключатель	1
55	4190000	Защитный кожух	4
57	4142229	Панель указатель	1
58	J660620	Винт	4
59	A590906	Пружинная шайба	12
61	4142230	Выключатель пусхбут.	1
62	4129271	Выключатель пусхбут.	1
63	4155590	Выключатель	1
64	4190433	Выключатель	1
65	4186743	Замок зажигания	1
65A	4187757	Шпонка запуск	1
66	D910776	Фонарь пилотный	1
67	4165911	Фонарь пилотный	1
69	4009556	Выключатель	2
70	4110106	Выключатель	1
72	4110100	Выключатель поворотный	1
73	4357862	Лигхтер	1
75	J850410	Винт	6
76	A590904	Пружинная шайба	10
77	4189447	Короб предохранитель	1
77A	4129484	Предохранитель	4
77B	4177709	Предохранитель	3
77C	4127781	Предохранитель	6
77D	4286118	Предохранитель	2
78	M430430	Винт	2
79	A590104	Плоская шайба	2
80	M430413	Винт	2
81	4129244	Блок управление	1
82	J850610	Винт	4
84	A590905	Пружинная шайба	4
85	950703	Зуммер	1
86	9124762	Контроллер	1
87	M500403	Гайка	2
88	4185885	Реле	1
89	M430620	Винт	2
90	947457	Белл	1
91	J850310	Винт	4
92	M500303	Гайка	4
93	A590903	Пружинная шайба	4
94	4505392	Реле	1
95	M430613	Винт	2
96	M500605	Гайка	2
97	4357037	Реле хоурметер	1
98	M430516	Винт	4
99	M500504	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
