Гидроцилиндр. масляный — HITACHI KH500-3

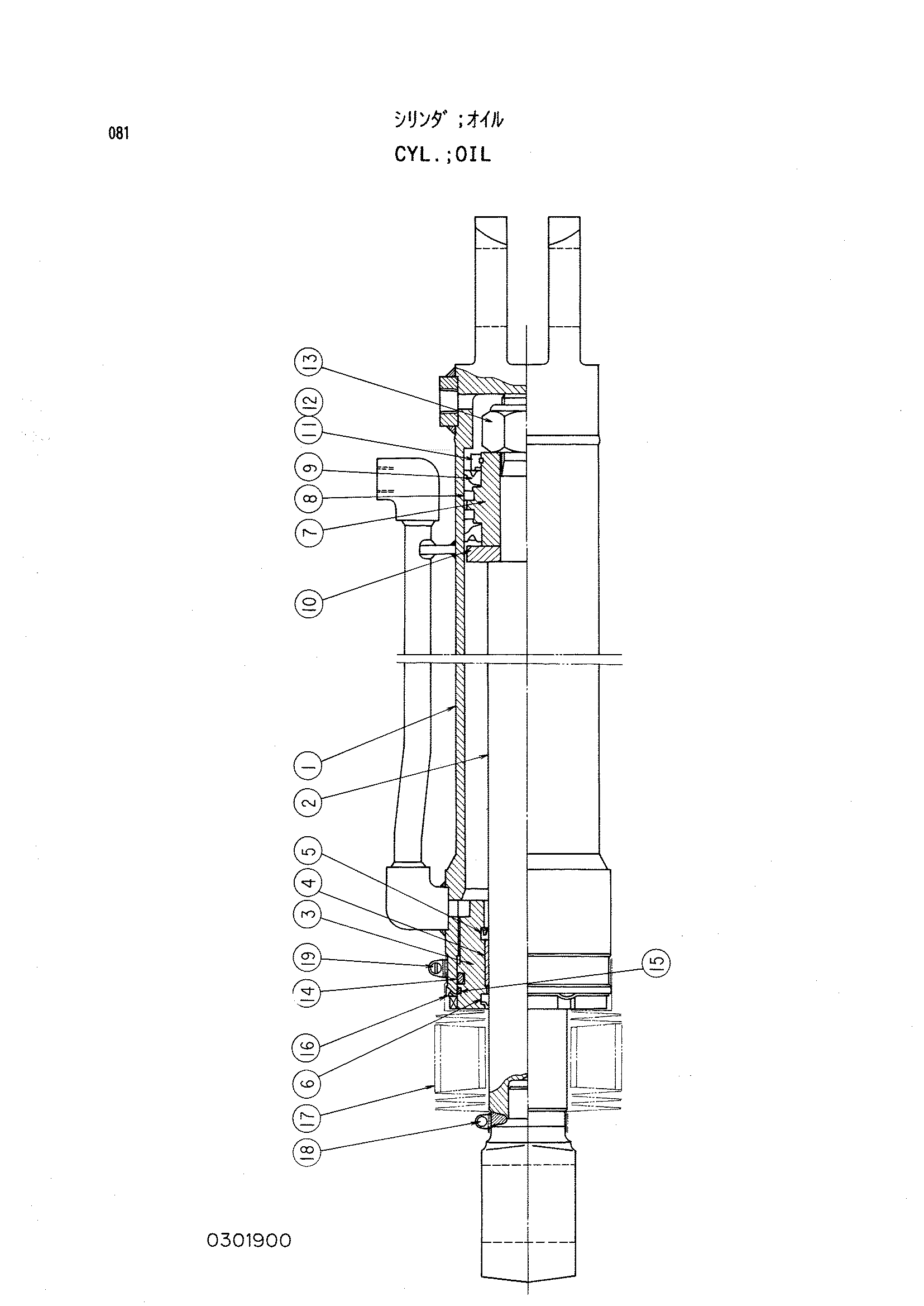

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4158225 | Гидроцилиндр. масляный | 1 | |
| 1 | 0301901 | Тубу гидроцилиндр. | 1 |
| 2 | 0301902 | Шток ристон | 1 |
| 3 | 0109603 | Головка гидроцилиндра | 1 |
| 4 | 0301903 | Головка шток | 1 |
| 5 | 4038869 | У-ринг | 1 |
| 6 | 0109604 | Кольцо | 1 |
| 7 | 0301904 | Поршень | 1 |
| 8 | 955118 | Поршневое кольцо | 2 |
| 9 | 0301905 | У-ринг в сборе | 2 |
| 10 | 0301906 | Держатель у-ринг | 1 |
| 11 | 4000068 | Держатель у-ринг | 1 |
| 12 | 992697 | Ограничитель | 1 |
| 13 | 0109607 | Гайка | 1 |
| 14 | 4000074 | Уплотнительное кольцо | 1 |
| 15 | 0159408 | Уплотнительное кольцо | 1 |
| 16 | 4058995 | Стопорная шайба | 1 |
| 17 | 0301907 | Защитный чехол | 1 |
| 18 | 0286411 | Лента боот | 1 |
| 19 | 0286412 | Лента боот | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
