Руддер(левый) — HITACHI KH500-3

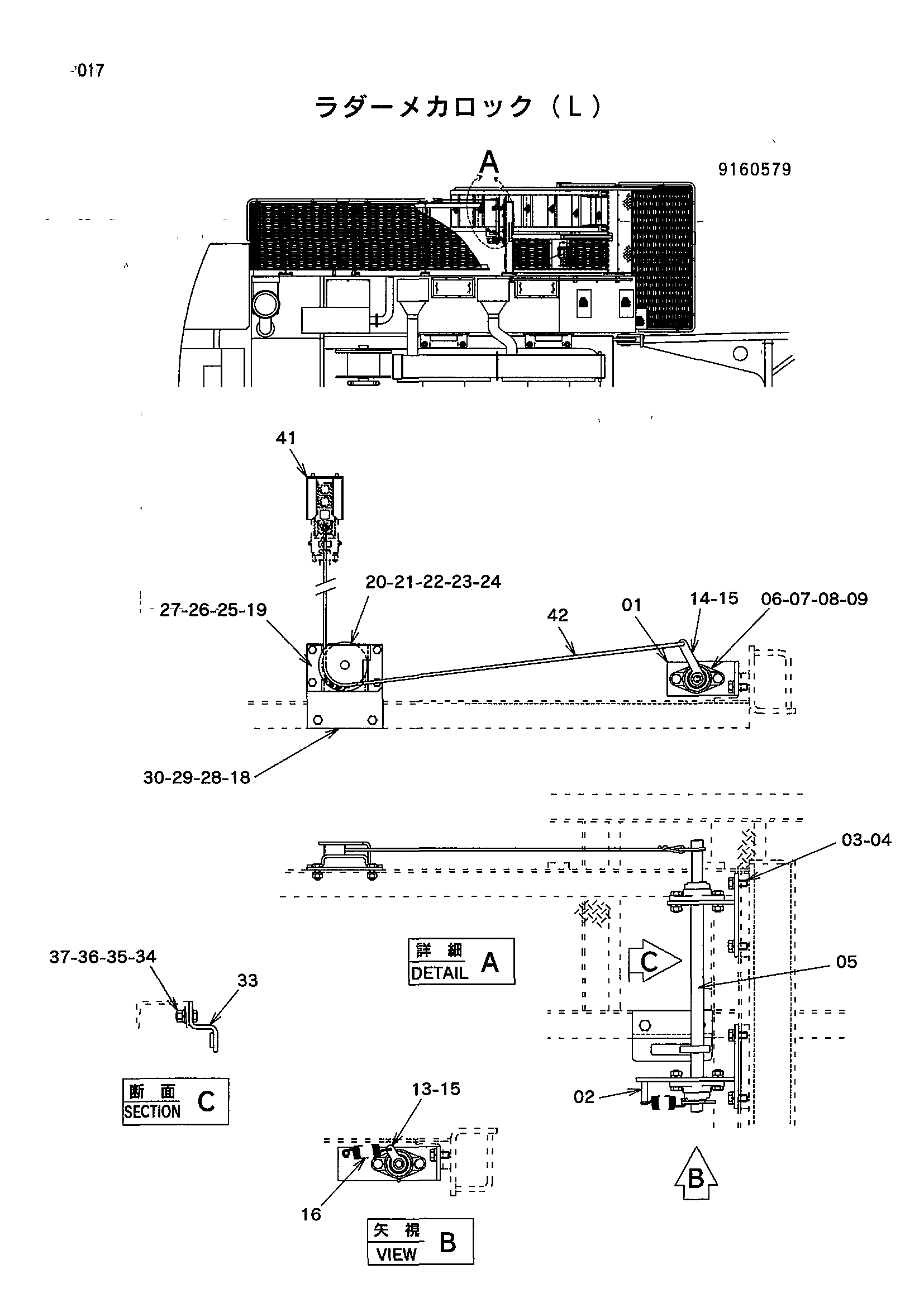

Заводская схема «Руддер(левый)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9748089 | Кронштейн | 1 |
| 02 | 9748103 | Кронштейн | 1 |
| 03 | 4266110 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | 8068702 | Мост | 1 |
| 06 | 4383929 | Подшипник. блок | 2 |
| 07 | 4383205 | Болт | 4 |
| 08 | A590914 | Пружинная шайба | 4 |
| 09 | J950014 | Гайка | 4 |
| 13 | 9748102 | Тяга | 1 |
| 14 | 9738059 | Ринк | 1 |
| 15 | 4027427 | Пружинный штифт | 2 |
| 16 | 3069497 | Пружина растяжения | 1 |
| 18 | 4383927 | Пластина | 1 |
| 19 | 8068384 | Кронштейн канатный блок | 1 |
| 20 | 4382153 | Канатный блок | 1 |
| 21 | 4380830 | Палец | 1 |
| 22 | A765032 | Шплинт | 1 |
| 23 | 413804 | Проставка | 2 |
| 24 | 413803 | Втулка | 1 |
| 25 | 4383956 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 4350632 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | J950012 | Гайка | 2 |
| 33 | 9748250 | Кронштейн | 1 |
| 34 | 4383236 | Болт | 2 |
| 35 | J21685 | Шайба уклон | 2 |
| 36 | A590916 | Пружинная шайба | 2 |
| 37 | J950016 | Гайка | 2 |
| 41 | 9748270 | Кронштейн | 1 |
| 42 | 4385169 | Канат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
