Верхний стрела — HITACHI KH500-3

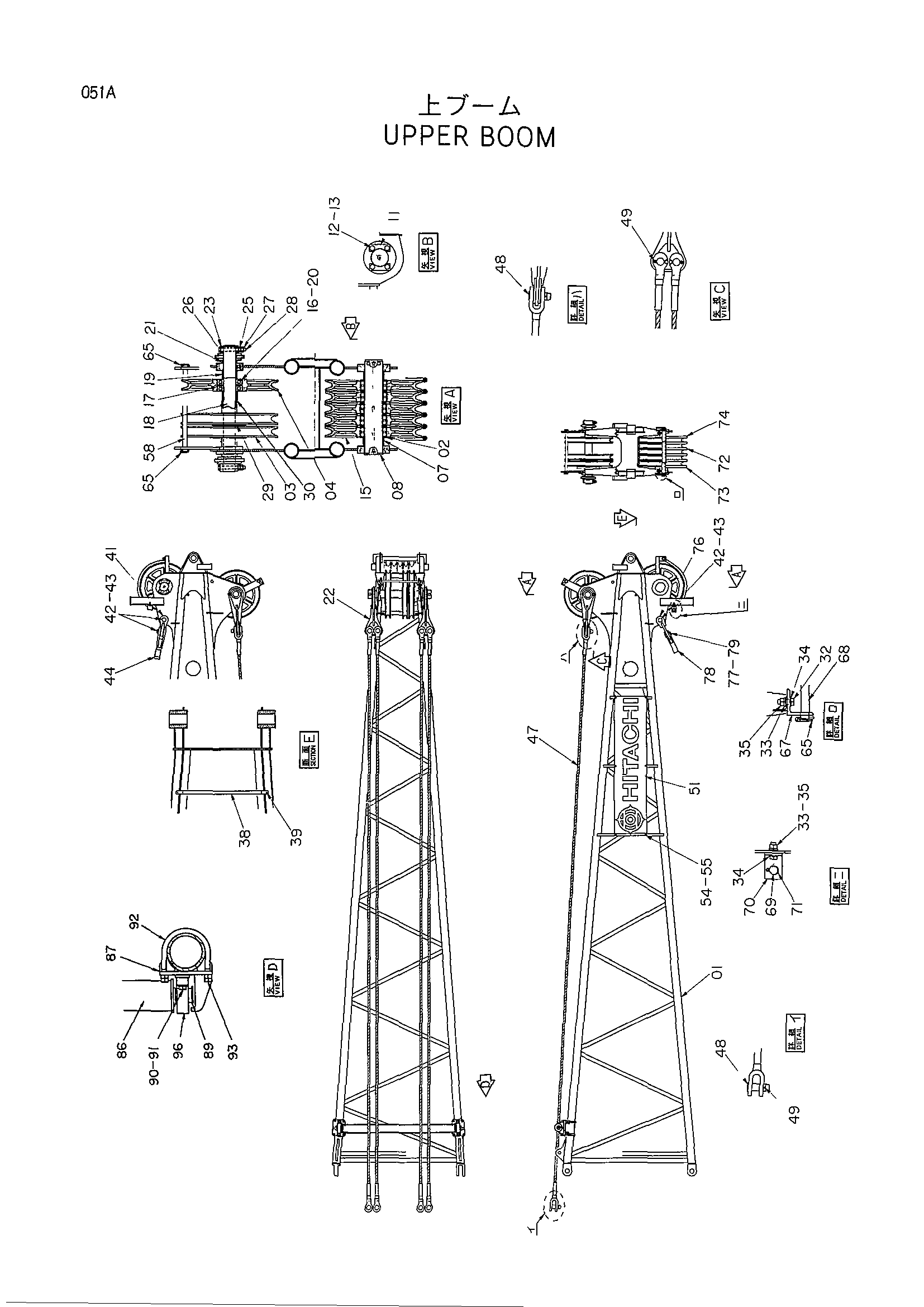

Заводская схема «Верхний стрела» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004840 | Стрела верхний | 1 |
| 02 | 4044616 | Роликовый подшипник | 5 |
| 03 | 3074719 | Канатный блок | 1 |
| 04 | 3074720 | Канатный блок | 2 |
| 07 | 4232166 | Проставка | 2 |
| 08 | 3068662 | Мост | 1 |
| 09 | J75482 | Пресс-маслёнка | 2 |
| 11 | X4248 | Стопорная пластина | 2 |
| 12 | J932035 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 4 |
| 15 | 3042941 | Канатный блок | 5 |
| 16 | 4162528 | Шариковый подшипник | 6 |
| 17 | J75481 | Пресс-маслёнка | 3 |
| 18 | 4327680 | Мост | 1 |
| 19 | 4327339 | Проставка | 2 |
| 21 | 4327338 | Проставка | 2 |
| 22 | 8064848 | Тяга | 2 |
| 23 | 4337650 | Втулка | 2 |
| 25 | J953020 | Гайка | 2 |
| 26 | 4328228 | Болт | 2 |
| 27 | M642022 | Корончатая гайка | 2 |
| 28 | A764040 | Шплинт | 2 |
| 29 | 4362610 | Проставка | 1 |
| 30 | 4362609 | Проставка | 1 |
| 32 | J901645 | Болт | 4 |
| 33 | A590916 | Пружинная шайба | 4 |
| 34 | A590116 | Плоская шайба | 8 |
| 35 | J950016 | Гайка | 4 |
| 38 | 4232002 | Направляющая каната | 1 |
| 39 | A765040 | Шплинт | 2 |
| 41 | 8016217 | Концевой вилка | 1 |
| 42 | 4106850 | Палец | 3 |
| 43 | A761080 | Шплинт | 3 |
| 44 | 2011693 | Разъём канат | 1 |
| 47 | 8064559 | Канат подвесной | 4 |
| 48 | 431756 | Палец | 8 |
| 49 | A761080 | Шплинт | 8 |
| 51 | 4190884 | Информационная табличка | 2 |
| 54 | J950010 | Гайка | 24 |
| 55 | J901030 | Болт | 12 |
| 58 | 4346608 | Направляющая каната | 1 |
| 65 | 4001834 | Палец кольцо | 4 |
| 67 | 4286585 | Кронштейн | 2 |
| 68 | 4340804 | Палец | 1 |
| 69 | 4340805 | Палец | 1 |
| 70 | 4340913 | Кронштейн | 2 |
| 71 | A766045 | Шплинт | 2 |
| 72 | 8060909 | Направляющая каната | 1 |
| 73 | 8060912 | Направляющая каната | 1 |
| 74 | 8060911 | Направляющая каната | 1 |
| 76 | 8060553 | Тяга | 1 |
| 77 | 4116567 | Палец | 1 |
| 78 | 34217 | Разъём канат | 1 |
| 79 | A768071 | Шплинт | 1 |
| 86 | 9731443 | Ролик | 1 |
| 87 | 9731444 | Кронштейн | 2 |
| 89 | 929231 | Кольцо | 2 |
| 90 | J901235 | Болт | 4 |
| 91 | A590912 | Пружинная шайба | 4 |
| 92 | 4170580 | U-образный болт | 4 |
| 93 | J950012 | Гайка | 16 |
| 96 | 942014 | Блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
