Гидрораспределитель — HITACHI KH500-3

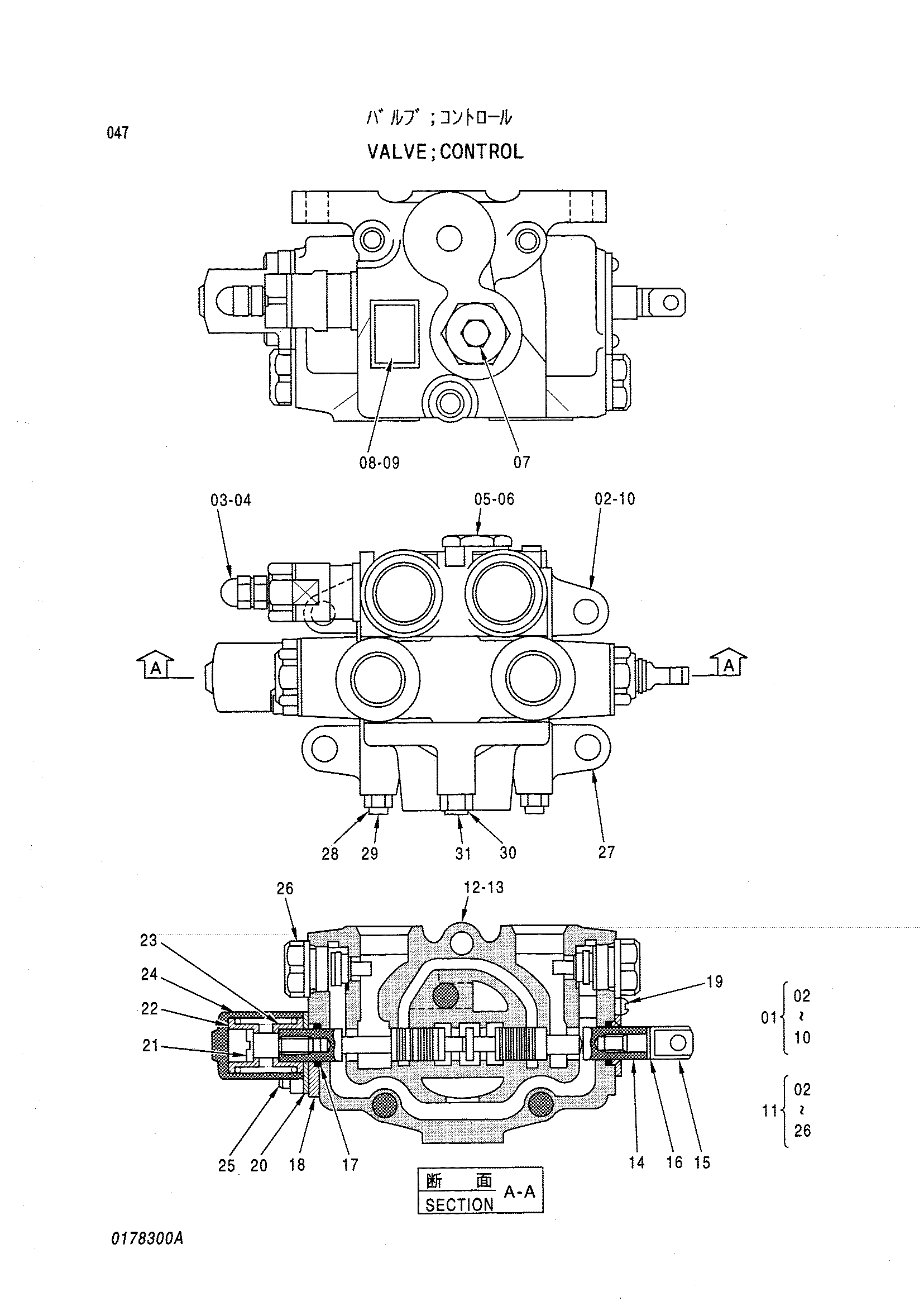

Заводская схема «Гидрораспределитель» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4102422 | Гидрораспределитель | 1 | |
| 01 | 0178301 | Инриде секция | 1 |
| 03 | 0178302 | Предохранительный клапан | 1 |
| 04 | 0111809 | Уплотнительное кольцо | 1 |
| 05 | 0178303 | Пробка | 1 |
| 06 | 0178304 | Уплотнительное кольцо | 1 |
| 07 | 0108767 | Пробка | 1 |
| 10 | 4081833 | Уплотнительное кольцо | 1 |
| 11 | 0178305 | Клапан секция | 1 |
| 12 | 0178306 | Корпус клапан | 1 |
| 13 | 4081833 | Уплотнительное кольцо | 1 |
| 14 | 0178307 | Плунжер | 1 |
| 15 | 0125205 | Головка плунжер | 1 |
| 16 | 0125207 | Пружинная шайба | 1 |
| 17 | 4081834 | Уплотнительное кольцо | 2 |
| 18 | 0125208 | Стеклоочиститель | 2 |
| 19 | 0125209 | Винт | 2 |
| 20 | 0125210 | Пластина уплотнение | 2 |
| 21 | 0125211 | Колпачок винт | 1 |
| 22 | 0125212 | Седло пружины | 2 |
| 23 | 0125213 | Пружина | 1 |
| 24 | 0125214 | Колпачок | 1 |
| 25 | 0111918 | Болт с внутренним шестигранником | 2 |
| 26 | 0125215 | Клапан | 1 |
| 27 | 0125204 | Оутриде | 1 |
| 28 | 0111912 | Гайка | 4 |
| 29 | 0125216 | Тиерод | 2 |
| 30 | 0111914 | Гайка | 2 |
| 31 | 0125217 | Тиерод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
