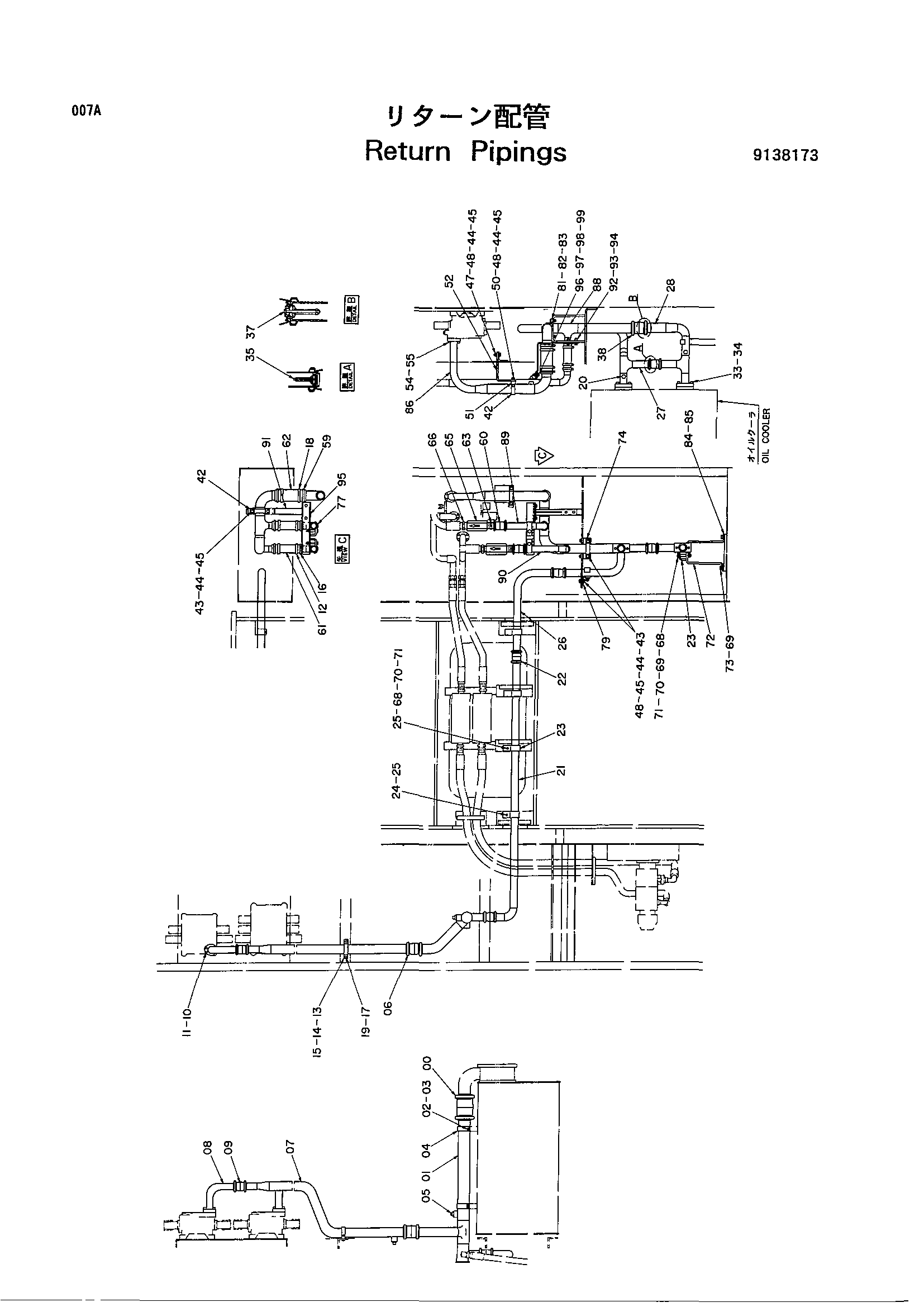

Обратный трубопроводы — HITACHI KH500-3

Заводская схема «Обратный трубопроводы» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4071215	Муфта	1
01	8042350	Трубка R1	1
02	J901025	Болт	4
03	A590910	Пружинная шайба	4
04	4000909	Хомут трубки	2
05	94-2025	Пробка	2
06	4067833	Муфта	1
07	8042351	Трубка	1
08	9717803	Трубка	1
09	4069801	Муфта	1
10	A811040	Уплотнительное кольцо	2
11	M341236	Болт с внутренним шестигранником	8
12	4282474	Хомут шланга	4
13	4053865	Хомут трубки	1
14	4177672	Регулировочная шайба	1
15	4177671	Регулировочная шайба	2
16	4505385	Хомут шланга	4
17	A590910	Пружинная шайба	2
18	4263764	Хомут шланга	2
19	J901030	Болт	2
20	447483	Пробка	2
21	9730548	Трубка	1
22	4067834	Муфта	4
23	4053697	Хомут трубки	6
24	J901265	Болт	2
25	A590912	Пружинная шайба	4
26	4266095	Трубка	1
27	8049477	Трубка	1
28	8049476	Трубка	1
33	A811050	Уплотнительное кольцо	2
34	M341236	Болт с внутренним шестигранником	4
35	4252129	Клапан	1
37	4156841	Клапан	1
38	4067833	Муфта	1
42	4053865	Хомут трубки	3
43	J901030	Болт	8
44	A590910	Пружинная шайба	12
45	J950010	Гайка	12
47	J901035	Болт	2
48	A590110	Плоская шайба	10
50	J901050	Болт	2
51	4344437	Резиновая прокладка	1
52	4344430	Кронштейн	1
54	A811040	Уплотнительное кольцо	1
55	M341236	Болт с внутренним шестигранником	4
59	4504491	Хомут шланга	2
60	4069801	Муфта	2
61	4080206	Резиновый шланг	2
62	4094001	Резиновый шланг	1
63	4081255	Адаптер	2
65	4087983	Обратный клапан	2
66	94-1706	Адаптер	2
68	J901275	Болт	6
69	A590912	Пружинная шайба	6
70	A590112	Плоская шайба	6
71	J950012	Гайка	6
72	4266091	Кронштейн	1
73	J901225	Болт	2
74	4261363	Кронштейн	1
77	4053698	Хомут трубки	2
79	4275206	Кронштейн	1
81	4276744	Регулировочная шайба 2.3	1
82	4276745	Регулировочная шайба 3.0	1
83	4276746	Регулировочная шайба 4.5	1
84	4278895	Регулировочная шайба 4.5	2
85	4278896	Регулировочная шайба 2.3	1
86	8052059	Трубка	1
88	8050011	Трубка	1
89	9736830	Трубка	1
90	9736411	Трубка	1
91	8052342	Кронштейн	1
92	J901235	Болт	2
93	A590912	Пружинная шайба	2
94	J950012	Гайка	2
95	4286035	Кронштейн	1
96	J901235	Болт	2
97	4086891	Шайба	2
98	A590912	Пружинная шайба	2
99	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
