Подъёмный механизм трубопроводы — HITACHI KH500-3

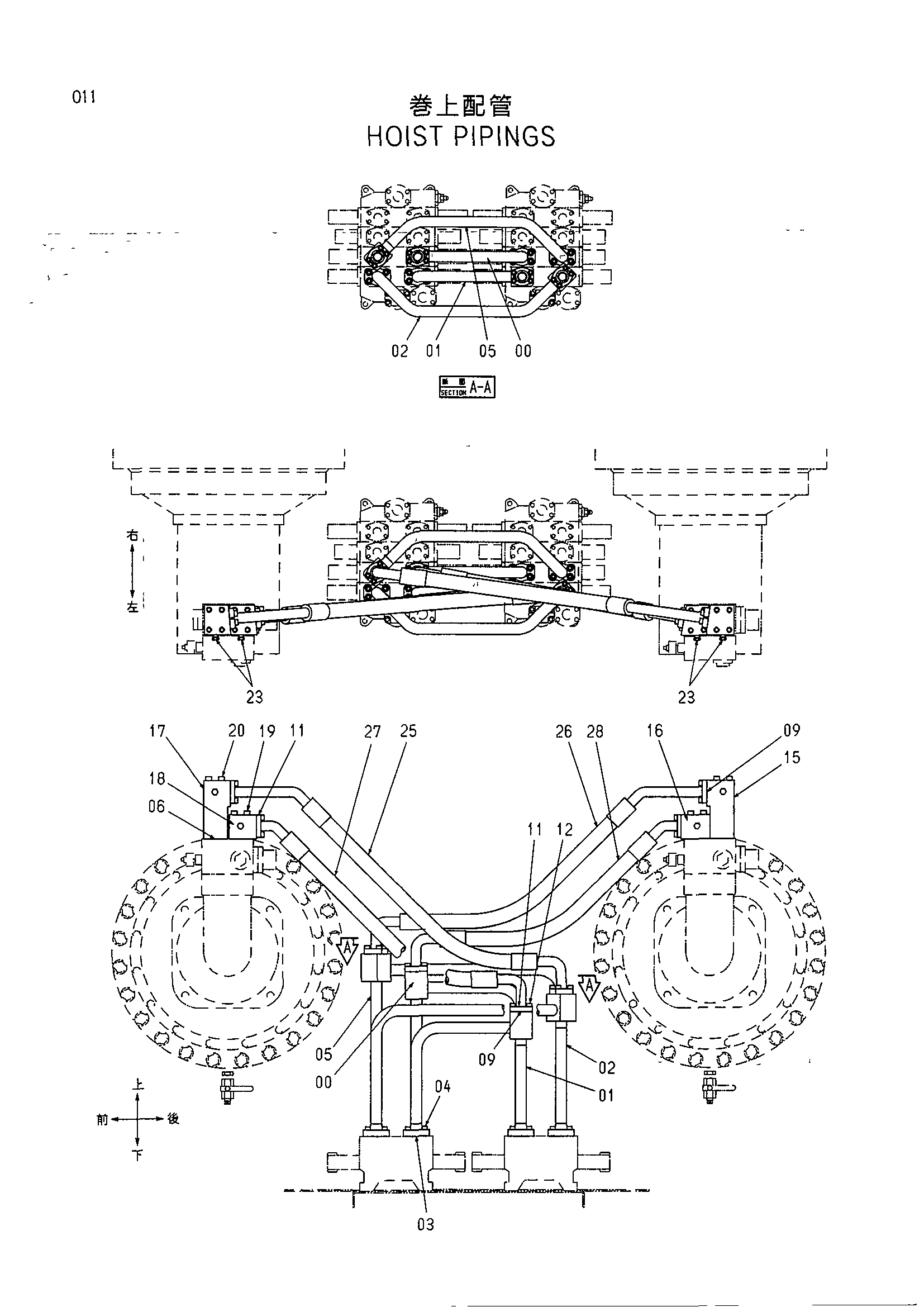

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062186 | Трубка | 1 |
| 01 | 8062234 | Трубка | 1 |
| 02 | 8062316 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 8 |
| 04 | M341032 | Болт с внутренним шестигранником | 32 |
| 05 | 8062987 | Трубка | 1 |
| 06 | A811040 | Уплотнительное кольцо | 4 |
| 09 | 966993 | Уплотнительное кольцо | 8 |
| 11 | 962453 | Разъёмный фланец | 16 |
| 12 | M341032 | Болт с внутренним шестигранником | 32 |
| 15 | 3074831 | Фланец | 1 |
| 16 | 3074832 | Фланец | 1 |
| 17 | 3074829 | Фланец | 1 |
| 18 | 3074830 | Фланец | 1 |
| 19 | M351290 | Болт с внутренним шестигранником | 8 |
| 20 | 4363277 | Болт с внутренним шестигранником | 8 |
| 23 | 447483 | Пробка | 4 |
| 25 | 4363422 | Шланг | 1 |
| 26 | 4363423 | Шланг | 1 |
| 27 | 4363424 | Шланг | 1 |
| 28 | 4363425 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
