Пилотный трубопроводы (1) — HITACHI KH500-3

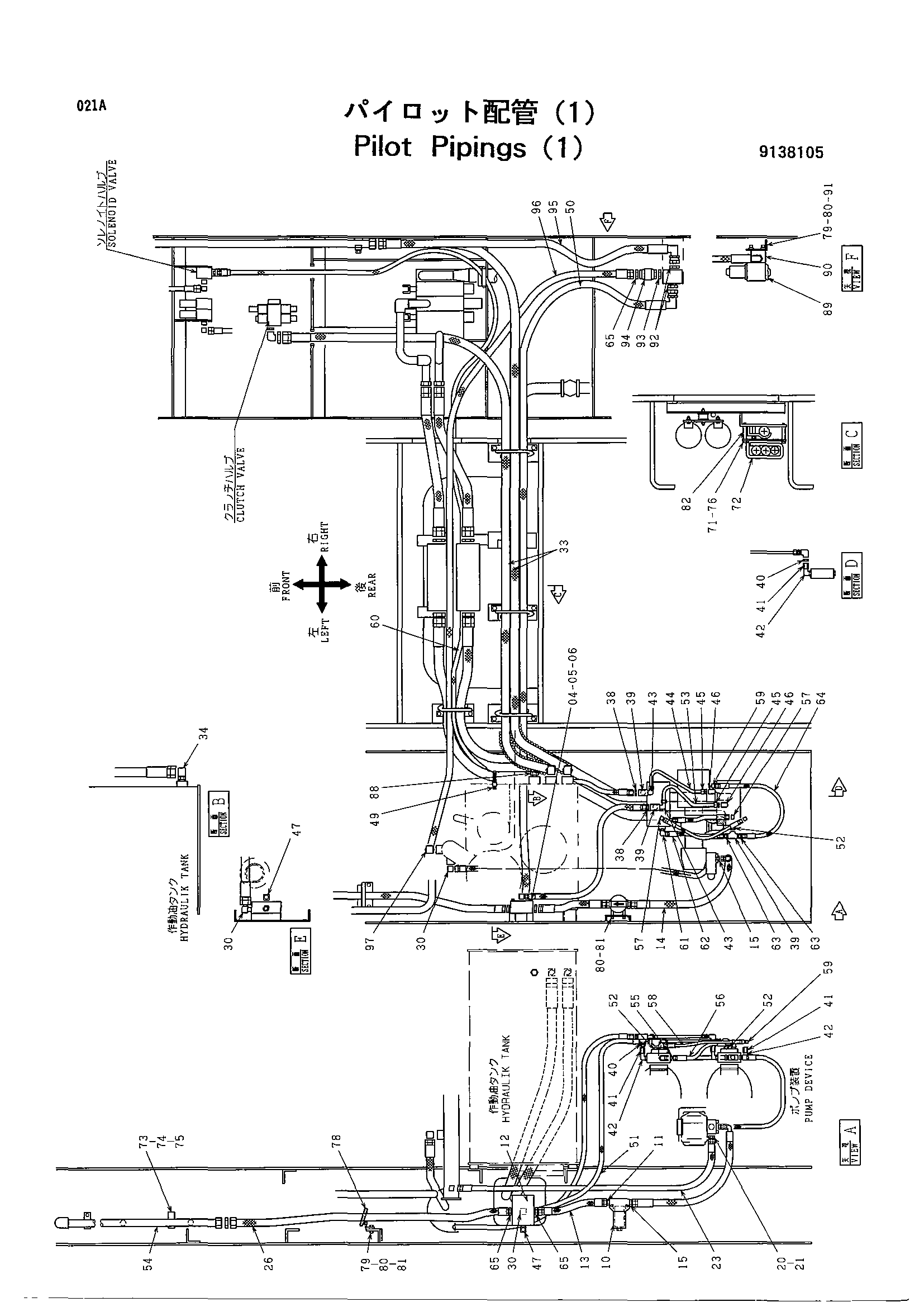

Заводская схема «Пилотный трубопроводы (1)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J900880 | Болт | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 10 | 4141319 | Фильтр линия | 1 |
| 10A | 4141381 | Болт | 2 |
| 10B | 4157882 | Фильтрующий элемент | 1 |
| 10C | A590906 | Пружинная шайба | 2 |
| 10D | M500605 | Гайка | 2 |
| 11 | 4042032 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 3069221 | Коллектор | 1 |
| 13 | 4085957 | Шланг | 1 |
| 14 | 4184890 | Шланг | 1 |
| 15 | 4042032 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4117470 | Адаптер | 1 |
| 21 | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4157686 | Шланг | 1 |
| 26 | 4120078 | Шланг | 1 |
| 30 | 94-1404 | Угловой штуцер | 2 |
| 33 | 4277464 | Шланг | 2 |
| 34 | 94-1405 | Угловой штуцер | 2 |
| 38 | 4144089 | Адаптер | 2 |
| 39 | 94-0660 | Тройник | 3 |
| 40 | 94-1701 | Адаптер | 2 |
| 41 | 94-0675 | Разъём S | 3 |
| 42 | 4174585 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4130176 | Штуцер трубки | 2 |
| 44 | 4225912 | Трубка | 1 |
| 45 | 4130170 | Штуцер трубки | 2 |
| 46 | 94-0615 | Угловой штуцер | 2 |
| 47 | 94-1402 | Угловой штуцер | 1 |
| 49 | 4055312 | Ленточный зажим | 1 |
| 50 | 4287555 | Шланг | 1 |
| 51 | 4071344 | Шланг | 1 |
| 52 | 4152200 | Адаптер | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4225911 | Трубка | 1 |
| 54 | 9732525 | Трубка | 1 |
| 55 | 4042030 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4225430 | Шланг | 1 |
| 57 | 4112300 | Угловой штуцер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4218457 | Шланг | 1 |
| 59 | 94-1401 | Угловой штуцер | 2 |
| 60 | 4197778 | Шланг | 1 |
| 61 | 4152090 | Штуцер трубки | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4098517 | Шланг | 1 |
| 63 | 94-1301 | Адаптер | 2 |
| 64 | 4055219 | Шланг | 1 |
| 65 | 94-1303 | Адаптер | 3 |
| 71 | A590912 | Пружинная шайба | 6 |
| 72 | 8042824 | Опора | 3 |
| 73 | 4053595 | Хомут трубки | 2 |
| 74 | J901255 | Болт | 2 |
| 75 | A590912 | Пружинная шайба | 2 |
| 76 | J901280 | Болт | 6 |
| 78 | 8030483 | Опора | 1 |
| 79 | J901025 | Болт | 4 |
| 80 | A590910 | Пружинная шайба | 6 |
| 81 | J950010 | Гайка | 4 |
| 82 | 4285611 | Проставка | 6 |
| 88 | 4187323 | Пробка | 1 |
| 89 | 4202490 | Электромагнитный клапан | 1 |
| 90 | 3058798 | Блок | 1 |
| 91 | A590110 | Плоская шайба | 2 |
| 92 | 4131885 | Адаптер | 2 |
| 93 | 94-1703 | Адаптер | 1 |
| 94 | 4189471 | Клапан тхроттле | 1 |
| 95 | 4287556 | Шланг | 1 |
| 96 | 4157671 | Шланг | 1 |
| 97 | 4229846 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
