Портал (высокий) — HITACHI KH500-3

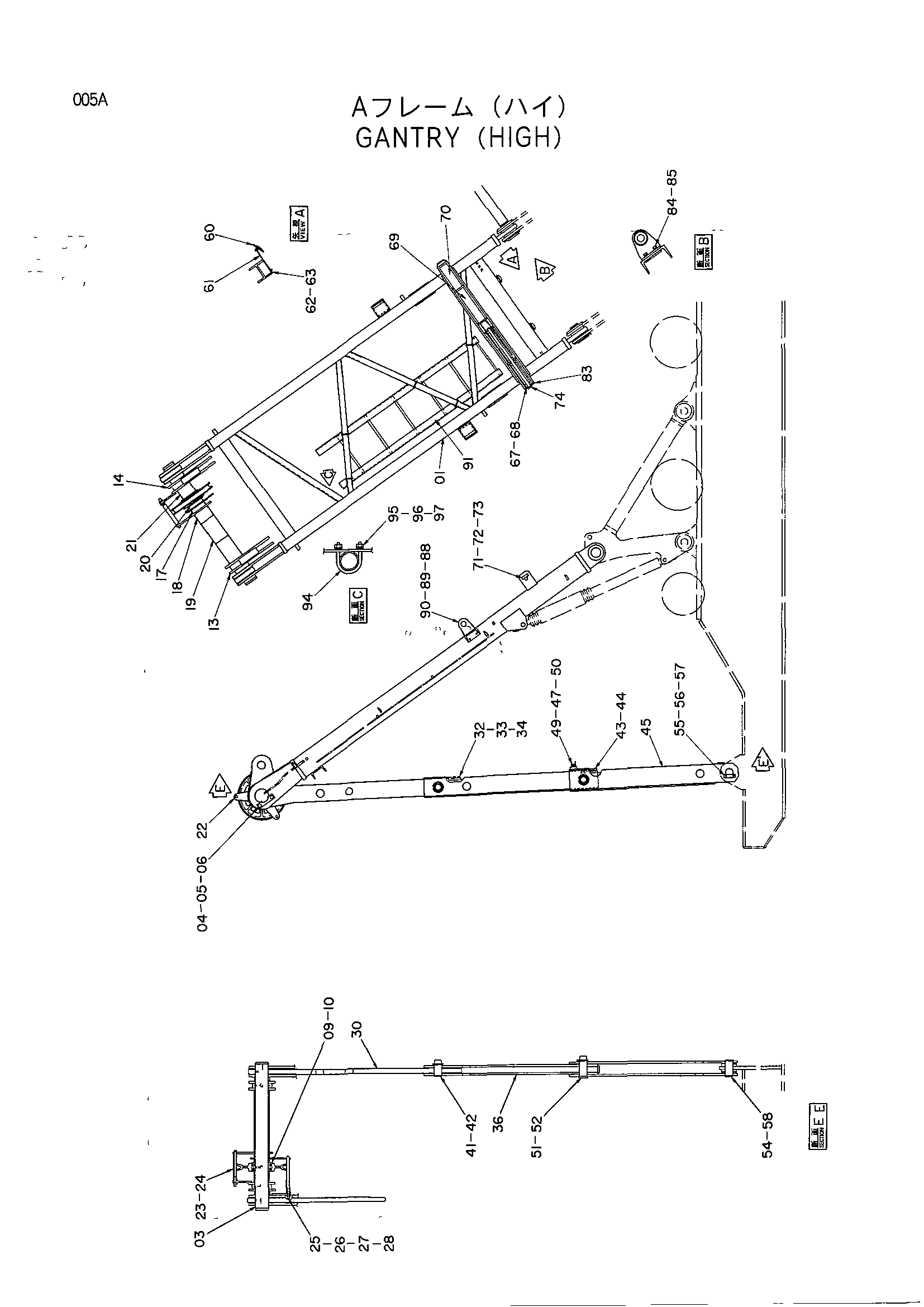

Заводская схема «Портал (высокий)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6014631	LEG передний	1
03	3068761	Мост	1
04	X4250	Стопорная пластина	2
05	J932040	Болт	4
06	A590920	Пружинная шайба	4
09	3074553	Канатный блок	1
10	4226360	Роликовый подшипник	1
13	8042799	Тяга	1
14	8042800	Тяга	1
17	4227841	Проставка	3
18	4227842	Проставка	1
19	4227843	Проставка	2
20	4334664	Проставка	1
21	4334665	Проставка	1
22	4227840	Тяга	2
23	4227844	Палец	1
24	4278302	Проставка	1
25	A765050	Шплинт	2
26	4176665	Палец	1
27	4206837	Проставка	1
28	J951024	Гайка	4
30	3043064	LEG задний	2
32	4098052	Ограничитель	2
33	J901640	Болт	4
34	A590916	Пружинная шайба	4
36	7031073	LEG задний	2
41	4362288	Палец	2
42	4135031	Палец кольцо	2
43	4324412	Ограничитель	2
44	M341640	Болт с внутренним шестигранником	4
45	7031074	LEG задний	2
47	4227951	Стойка	1
49	A590916	Пружинная шайба	4
50	J901632	Болт	4
51	4362289	Палец	2
52	4135031	Палец кольцо	2
54	4362290	Палец	2
55	X4247	Стопорная пластина	2
56	J901635	Болт	4
57	A590916	Пружинная шайба	4
58	J75581	Пресс-маслёнка	1
60	4513415	Зеркало	2
61	4145992	Стойка	2
62	J900614	Болт	4
63	A590906	Пружинная шайба	4
67	971195	Шариковый подшипник	8
68	940144	Стопорное кольцо	8
69	4201775	Ролик	2
70	4228111	Ролик	2
71	X4245	Стопорная пластина	2
72	J901016	Болт	4
73	A590910	Пружинная шайба	4
74	4227953	Палец	2
78	4226125	Палец	2
79	A761001	Шплинт	2
83	8042821	Кронштейн	1
84	J901230	Болт	10
85	A590912	Пружинная шайба	10
88	9730900	Кронштейн	2
89	J901225	Болт	4
90	A590912	Пружинная шайба	4
91	8058095	Лестница	1
94	4190523	U-образный болт	5
95	J950010	Гайка	10
96	A590910	Пружинная шайба	10
97	A590110	Плоская шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
