Тормозной клапан — HITACHI KH500-3

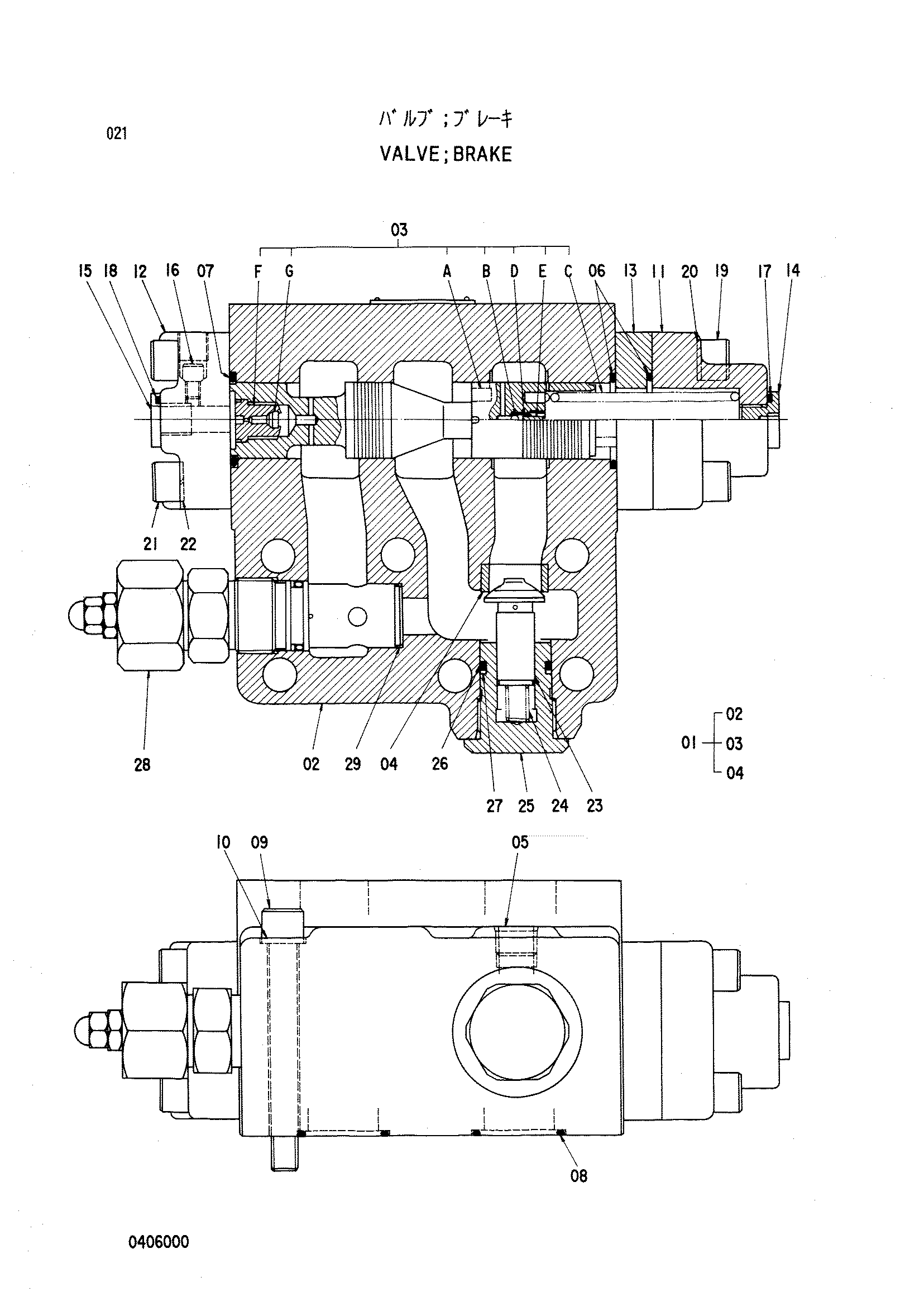

Заводская схема «Тормозной клапан» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4282878 | Тормозной клапан | 1 | |
| 01 | 0406001 | Корпус дополнительный | 1 |
| 05 | 0111537 | Пробка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | A811035 | Уплотнительное кольцо | 1 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 09 | M341200 | Болт с внутренним шестигранником | 6 |
| 10 | 495841 | Пружинная шайба | 6 |
| 11 | 0102103 | Крышка | 1 |
| 12 | 0406002 | Крышка | 1 |
| 13 | 0406003 | Проставка | 1 |
| 14 | 0125804 | Пробка | 1 |
| 15 | 0125804 | Пробка | 1 |
| 16 | 0406005 | Пробка | 1 |
| 17 | 4506416 | Уплотнительное кольцо | 1 |
| 18 | 4506416 | Уплотнительное кольцо | 1 |
| 19 | M341250 | Болт с внутренним шестигранником | 4 |
| 20 | 495841 | Пружинная шайба | 4 |
| 21 | M341236 | Болт с внутренним шестигранником | 4 |
| 22 | 495841 | Пружинная шайба | 4 |
| 23 | 0406006 | Плунжер | 1 |
| 24 | 0406007 | Пружина | 1 |
| 25 | 0406008 | Пробка | 1 |
| 26 | 0313418 | Уплотнительное кольцо | 1 |
| 27 | 0177007 | Опорное кольцо | 1 |
| 28 | 0406009 | Клапан ретиеф | 1 |
| 29 | 0406010 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
