Рычаг управления (1) — HITACHI KH500-3

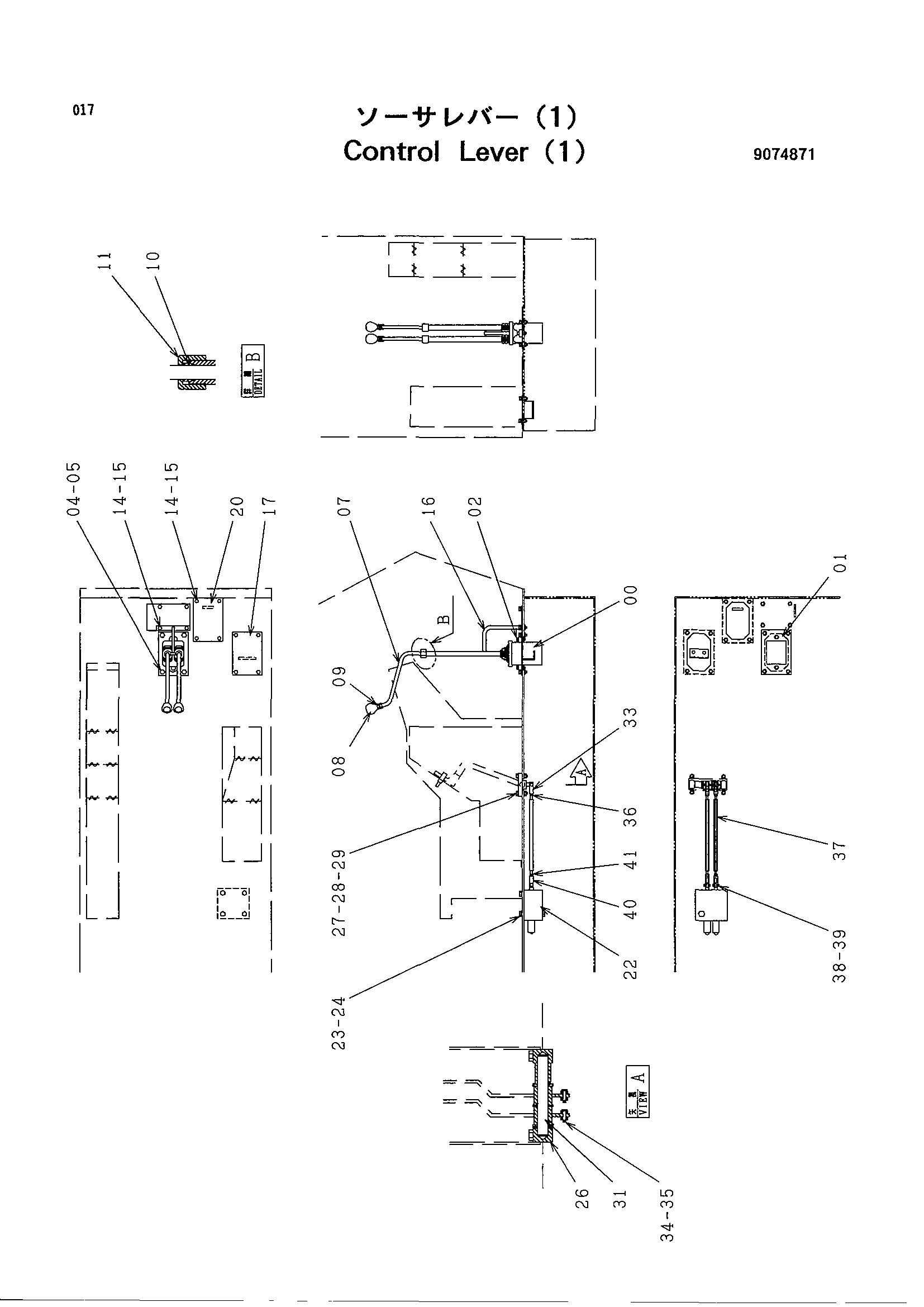

Заводская схема «Рычаг управления (1)» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4150694 | Пилотный клапан | 1 |
| 01 | 9719885 | Крышка | 1 |
| 03 | M341028 | Болт с внутренним шестигранником | 2 |
| 04 | J901025 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 07 | 8029280 | Рычаг | 2 |
| 08 | 4154737 | Рукоятка | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | 4157731 | Ограничитель | 2 |
| 11 | 4157732 | Рукоятка блокировка | 2 |
| 14 | J901020 | Болт | 12 |
| 15 | A590910 | Пружинная шайба | 12 |
| 16 | 8049772 | Кронштейн | 1 |
| 17 | 9722473 | Крышка | 1 |
| 20 | 9728287 | Крышка | 1 |
| 22 | 4151646 | Гидрораспределитель | 1 |
| 23 | M111020 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 26 | 4156612 | Педестал | 2 |
| 27 | J901035 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | J950010 | Гайка | 4 |
| 31 | 4156611 | Палец | 1 |
| 33 | M990844 | Концевой вилка | 2 |
| 34 | A740821 | Палец | 2 |
| 35 | A762013 | Шплинт | 2 |
| 36 | M580008 | Гайка (левый) | 2 |
| 37 | 4156609 | Шток | 2 |
| 38 | 485445 | Палец | 2 |
| 39 | A761610 | Шплинт | 4 |
| 40 | 4156610 | Концевой вилка(правый) | 2 |
| 41 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
