Кондиционер — HITACHI KH500-3

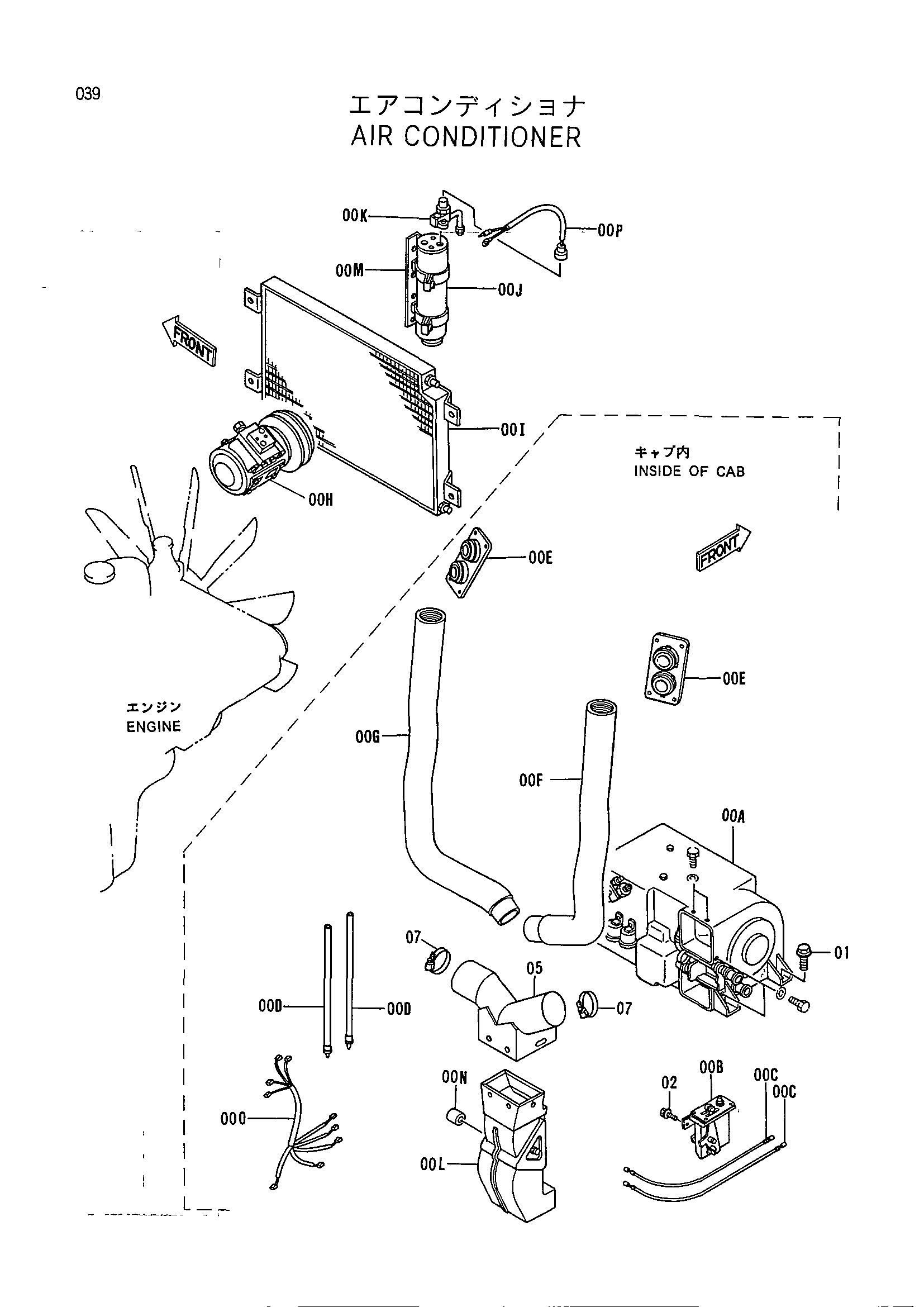

Заводская схема «Кондиционер» для HITACHI KH500-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A- | 4355697 | Кондиционер в сборе | 1 |
| 00A | 4369724 | Блок | 1 |
| 00B | 4281181 | Контроллер | 1 |
| 00C | 4251898 | Трос управления | 2 |
| 00D | 4278437 | Шланг | 2 |
| 00E | 4341339 | Решётка | 2 |
| 00F | 4355695 | Шланг | 1 |
| 00G | 4355696 | Шланг | 1 |
| 00H | 4333459 | Компрессор | 1 |
| 00I | 4333460 | Конденсатор | 1 |
| 00J | 4333461 | Рекеивер | 1 |
| 00K | 4339727 | Трубка | 1 |
| 00L | 4281179 | Воздуховод воздушный | 1 |
| 00M | 4333462 | Держатель | 1 |
| 00N | 4293151 | Пробка | 1 |
| 00O | 4281186 | Провод жгут проводов | 1 |
| 00P | 4333463 | Провод жгут проводов | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 02 | J010820 | Болт с шайбой | 2 |
| 05 | 8060040 | Воздуховод | 1 |
| 07 | 4507512 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH500-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
